剖析捷豹/路虎汽车远程通信系统(InControl)(四)
来源:汽车维修技师  作者:佚名  2017-02-22 09:10:16

   10.后座娱乐
    后座娱乐控制系统拓扑图如图31所示。信息娱乐从控制器(ISC)与IMC一起控制后座椅娱乐(RSE)系统。IMC数据存储容量被扩充至160GB,其中110GB的媒体存储空间可供用户使用。ISC如图32所示,ISC与以下部件相连接:



    ·IMC
    ·后显示屏
    ·后便携式媒体接口面板
    ·后Bluetooth(蓝牙)天线
    来自ISC的视频输出通过APIX2连接传输至后显示屏。视频源如下:
    ·后便携式媒体接口面板、连接的装置、数据通过APIX2和USB连接传输
    ·IMC-SSD和连接的设备、数据通过两个模块之间的以太网连接传输至ISC
    来自ISC的视频输出通过以太网连接传输至IMC。 IMC对数据加以处理,然后将音频信号传输至音频放大器模块(AAM )。音频的来源方式与视频源相同。音频通过两种方式从AAM输出:
    ·通过硬接线的扬声器连接输出至车辆扬声器系统
    ·至耳机:通过低压差分信号
(LVDS)数据连接由AAM传输至耳机发送器;通过红外连接由耳机发送器传输至耳机    有一个Bluetooth(蓝牙)天线直接与ISC连接。该天线通过Bluetooth)(蓝牙)连接接收手持RSE遥控器发出的控制信号。
    与IMC类似,为了确保最佳性能,ISC有温度控制。来白IMC冷却风扇总成的风道被引至ISC,以实现所需的温度控制。
    11.后便携式媒体接曰而板

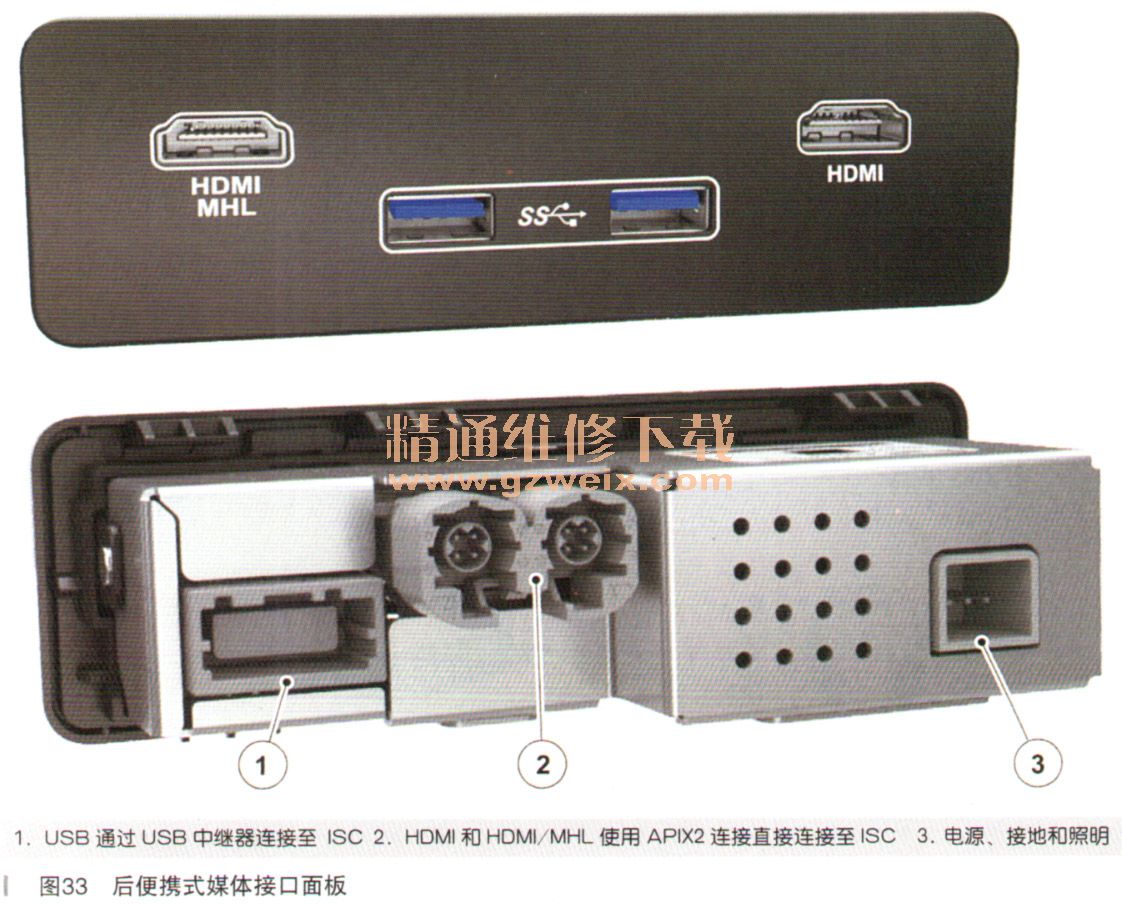

    后便携式媒体接口面板如图33所示,后便携式媒体接口面板由以下连接端口组成:

    ·2个USB 3.0端口
    ·1个HDMI端口
    ·1个HDMI/MHL端口
    USB和HDMI/MHL端口提供5V设备充电功能。所提供的最大充电电流如下所示:
    ·USB端口1.5A
    ·HDMI/MHL端口900mA,仅为所支持的装置充电(有时所连接的装置,例如Apple装置可能仅需更低的电流)
    两个USB 3.0端口(也支持USB2.0)通过USB中继器连接至ISc。来自HDMI和HDMI/MHL端口的数据直接通过APIX2高速数据串行链路传输至isc。
