FSI是英文“Fuel Stratified Injection”的缩写,意指燃油分层喷射,是直喷式汽油发动机领域的一项创新性技术。FSI发动机就是“缸内直喷发动机”,采用的是燃油分层燃烧技术。FSI发动机在中低速时采用分层注油模式,此时的节气门为半开状态,当压缩行程接近尾声的时候,少量燃油直接喷射到气缸中,空燃比可达30左右,属于稀薄燃烧。FSI发动机的优点是:燃油消耗量低,HC和CO的排放大大降低,但是NO二的排放量增加,因此奥迪设计出了NOx存储式催化器来降低其在尾气中的含量。本文以奥迪3.0L FSI发动机和3.0LV6TDI发动机为例,比较了NOx存储式催化净化器与微粒采集器的特点,分析了其工作原理。
1 奥迪FSI发动机的NOx存储式催化净化器
奥迪FSI发动机的NOx存储式催化净化器位置如图1所示。它位于传统的三元催化转化器的后方,其结构与三元催化转化器相似,只是其中混合了氧化钡,当温度处于250℃~500℃时,可以通过形成硝酸盐而存储氮氧化物。
FSI发动机有3种充气模式:分层充气模式(空燃比约为30左右)、均质稀混合气模式(空燃比约为20左右)、均质模式(空燃比约为14左右)。在分层充气模式下,由于是稀薄燃烧,高温富氧,氮氧化物(NOx)含量较高,普通的三元催化转化器只能将一小部分N Ox转化成氮气和氧气。而有了NOx存储式催化净化器后,就可以将大部分的氮氧化物以硝酸盐的形式加以存储。如果存储饱和了,发动机控制单元会通过该催化器后方的NOx传感器识别到这种情况,并切换到再生模式。
1.1再生模式
如果存储式催化净化器后方的氮氧化物浓度超过一个固定值,发动机控制单元就识别到尾气催化净化器不能再存储氮氧化物,其存储能力已经用尽,·就会启动再生模式,此时由稀薄分层充气模式切换到均质运行模式(图2),均质模式的混合气较浓(过量空气系数小于1),就会使废气中碳氢化合物和一氧化碳的比例升高。在存储式催化净化器中,它们二者与硝酸盐发生化学反应,将其中的氮元素、氧元素还原成氮气和氧气,使NOx存储式催化净化器得以再生。

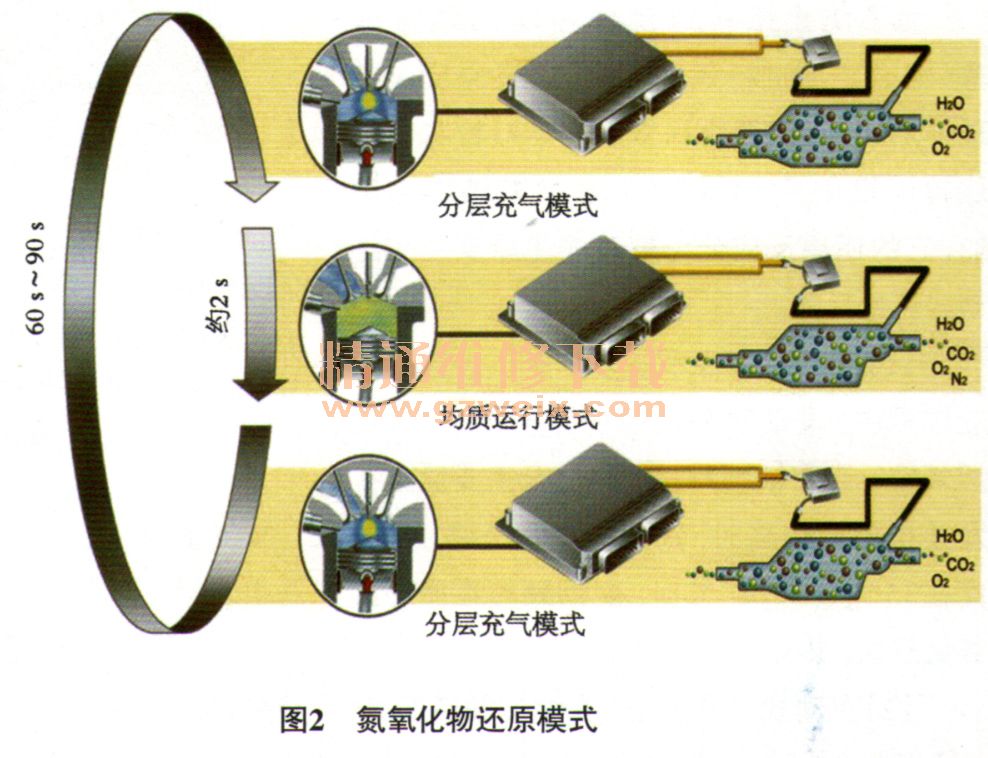

如图2所示,再生模式每隔60s~90S启动一次,均质模式持续时间约为2s。
