英菲尼迪QX80车身尺寸图
来源:汽车维修与保养  作者:佚名  2017-04-16 08:36:36

    车身尺寸图是英菲尼迪QX80事故车维修中的技术规范。本文图中标明的尺寸均为实际尺寸,尺寸单位为毫米(英寸)。注意使用跟踪量规时,调整两指针,使其长度相等;然后检查指针和量规,确保没有间隙。使用卷尺时,确保没有延长、扭曲或弯曲,应从安装孔的中心进行测量。数值旁有星号(*)的测量点表示另一侧的测量点也具有相对称的相同数值。Z向虚拟基线低于基准线300mm。

    一、发动机舱

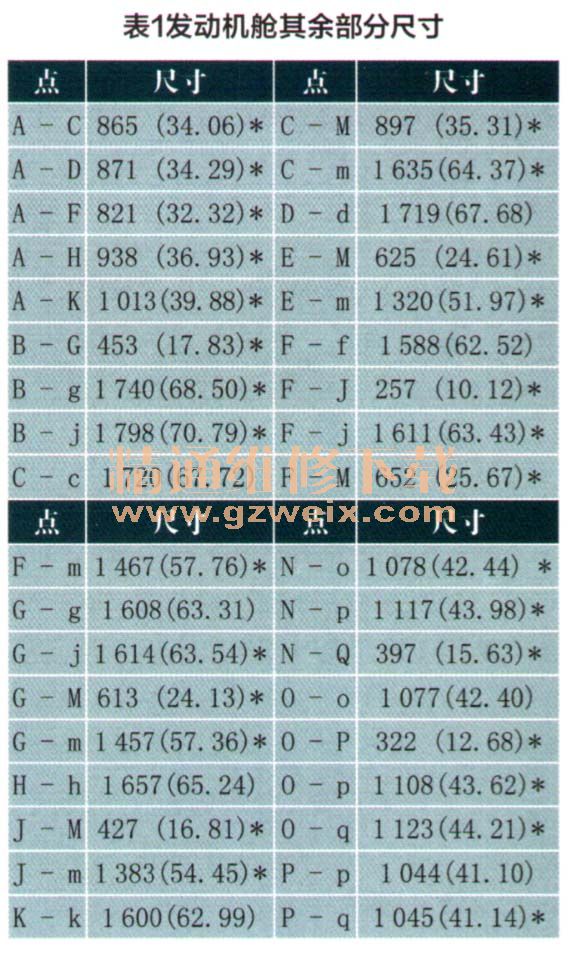

    发动机舱尺寸如图1和表1所示。



    二、乘客舱

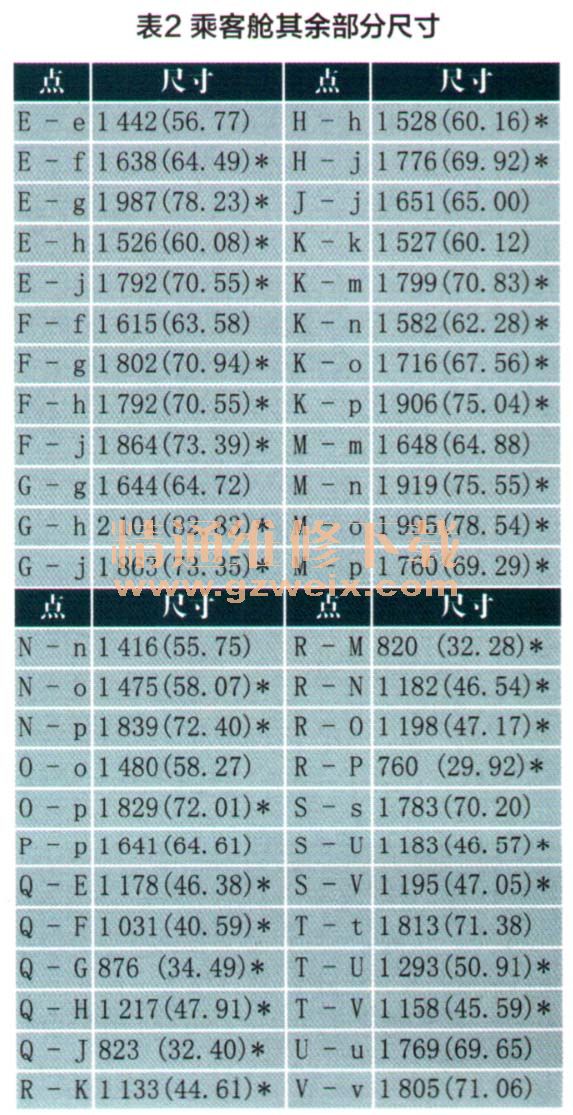

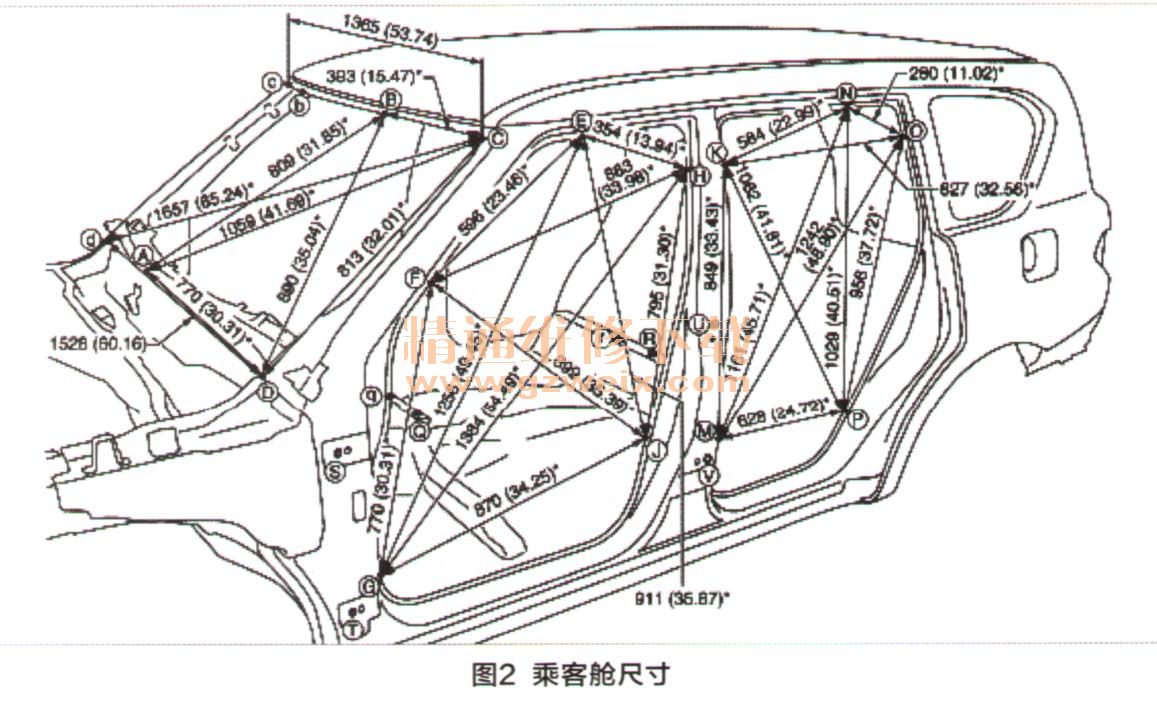

    乘客舱尺寸如图2和表2所示。



    三、车身底板
    车身底板尺寸如图3所示,包括车辆的底部视图和侧视图,箭头分别指向车头方向和车辆左侧。

    四、后车身
    后车身尺寸如图4所示。

关键词:英菲尼迪QX80
