剖析路虎揽胜运动版混合动力新技术(三)
来源:汽车维修与保养  作者:佚名  2017-07-10 14:39:40



(3)解析器

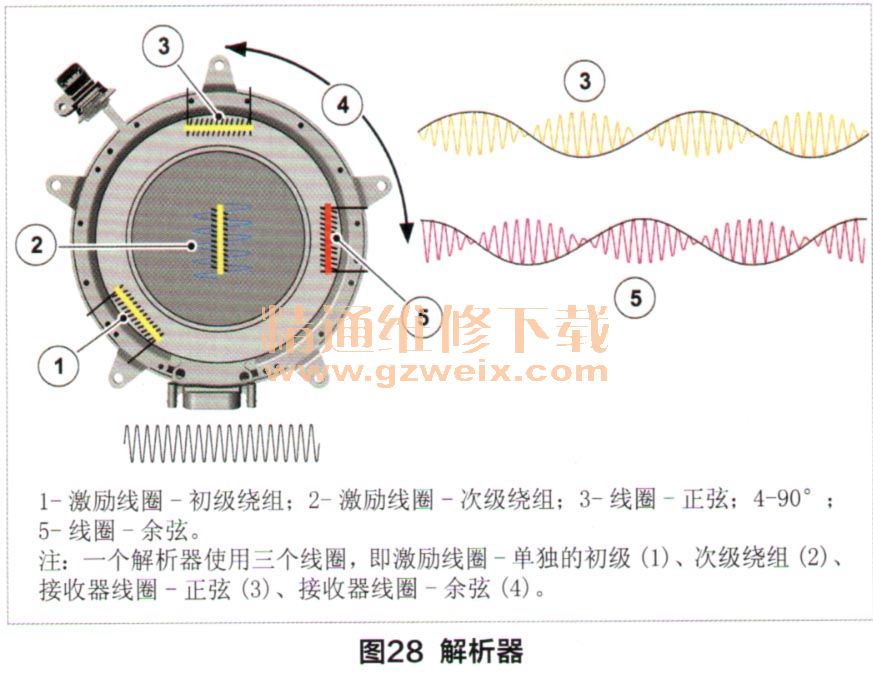

    解析器输出的信号能让EPIC在定子线圈上施加正确的频率和电压,以确保电机的扭矩输出能匹配vsc发出的扭矩请求。同时确保转子始终与旋转磁场保持同步。如图28所示,转子的位置用“解析器”测量。图28演示了一个极其简单的包含三个线圈的解析器电路,实际上,MG装有28个线圈,分为两组,每组的线圈用导线串联。这能让EPICM精确测量转子的位置。

    激励器初级绕组和两个接收器线圈均固定在定子上,激励器次级绕组固定在转子上。激励器初级绕组的输入电压为低压门2VAC电,频率恒定。初级绕组将电流导入转子中的次级绕组,由于输入恒定,次级绕组不论处于哪个位置,其输出保持恒定电流。转子旋转时,电流导入两个接收器线圈(线圈之间为90°间隔)。转子每旋转一圈,在每一接收器线圈上产生两个正弦曲线波形。接收器线圈直接输出到EPIC,监测两个信号的相对电压幅值,以确定转子的机械角度,从而得出电角或转子位置。(余弦波与正弦波相同,但滞后90°)注意:为确保位置传感器的精确度,必须考虑部件偏差。如果更换MG或EPIC,必须执行校准例行程序,让EPIC储存位置传感器的补偿值。

    3.分离离合器K0
    分离离合器如图29所示,它是湿式四板液压离合器组件。通过应用变速箱阀块提供的液压机油压力,可关闭离合器。离合器关闭时,转子藕合到内燃机,离合器打开时,内燃机与转子分开。离合器组件的热容量受操作方法及其位置的限制,因此须小心操作离合器,以防打滑。开关离合器的命令由vsC生成,通过混合动力CAN总线传到TCM。TCM负责调整分离离合器的液压压力,以接合/分离离合器驱动。

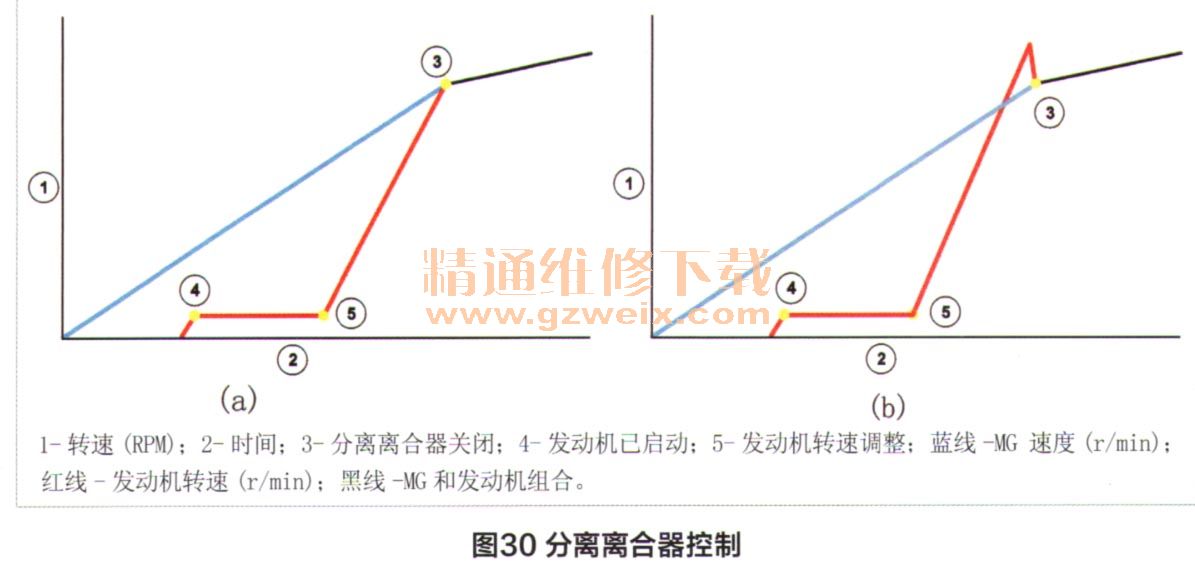

    离合器关闭前,调整发动机转速,这样一来,离合器关闭时,分离离合器打滑的几率将减到最小,动力输入可实现无缝传输。vsC与TCM一同计算与车辆当前状况相一致所需的发动机转速。如图30(a)所示,如果从静止状态缓慢加速,MG将提供从静止状态启动的动力,因此离合器将打开。所需的扭矩超过MG的性能时,发动机就会启动,vsc将发动机的转速设置为符合MG的转速,使其速度同步。随着离合器关闭,这两种驱动力实现无缝结合。如图30(b)所示,从静止状态急加速,MG的负载增加。如果离合器关闭时发动机和MG的速度同步,这种负载将减缓发动机的速度,驾驶员会注意到这一现象。为进行补偿,vsC计算发动机转速时会将负载考虑入内。离合器关闭时,增加的转速补偿预计的减缓,实现驱动的无缝过渡。

    4.变速器集成启动离合器(ILC)和电动油泵

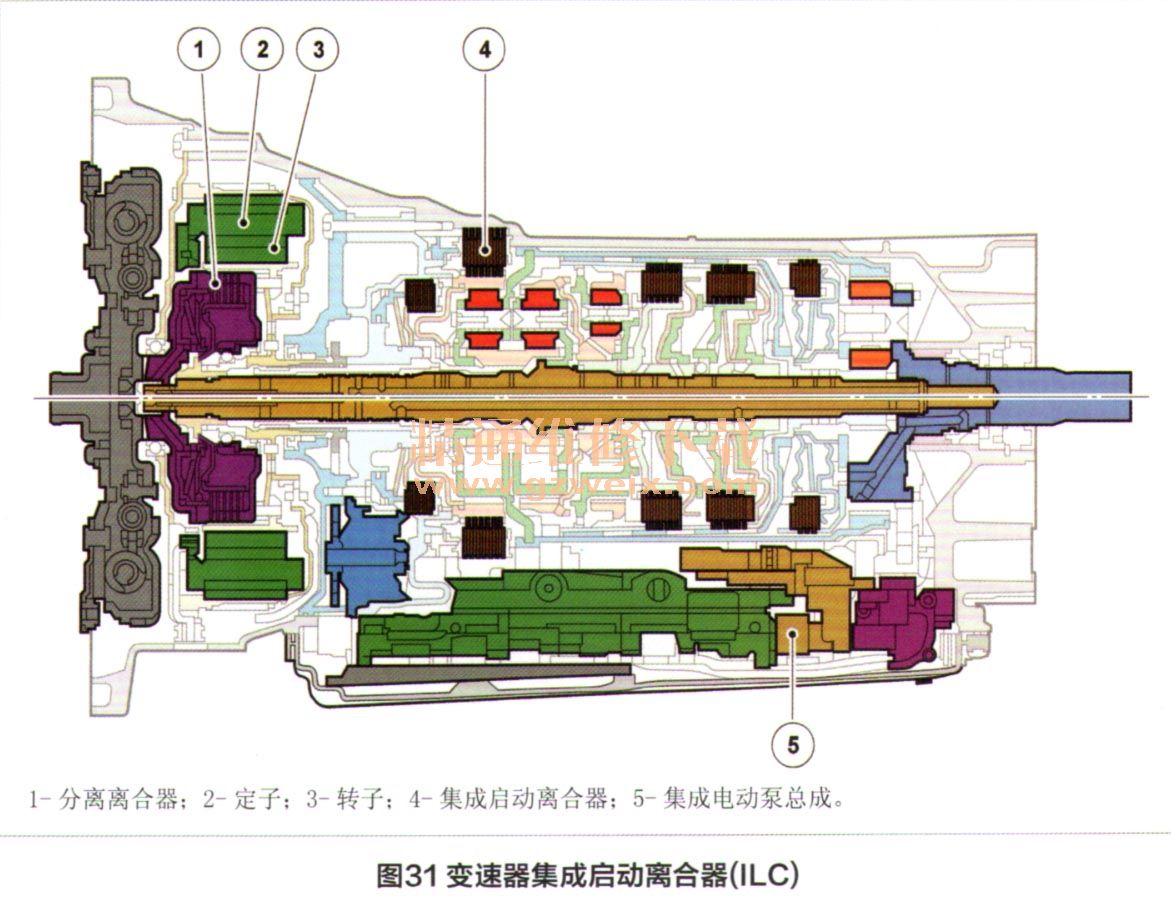

    集成启动离合器(ILC)组件取代标准8HP变速器的“B”制动离合器组件。ILC能让离合器滑动的时间延长,高达7s,从而调节驱动输入和传动系统之间的扭矩变化。这能消除传动系统的震动或抖动。实际上,ILC接管了正常情况下属于变矩器的功能。TCM操作的ILC,驱动由MG提供时,离合器也会逐渐增加转子的负载,过多的负载将减慢转子的速度,导致其过度滞后于旋转磁场,最后转子会停止。图31所示为集成启动离合器(ILC)。
