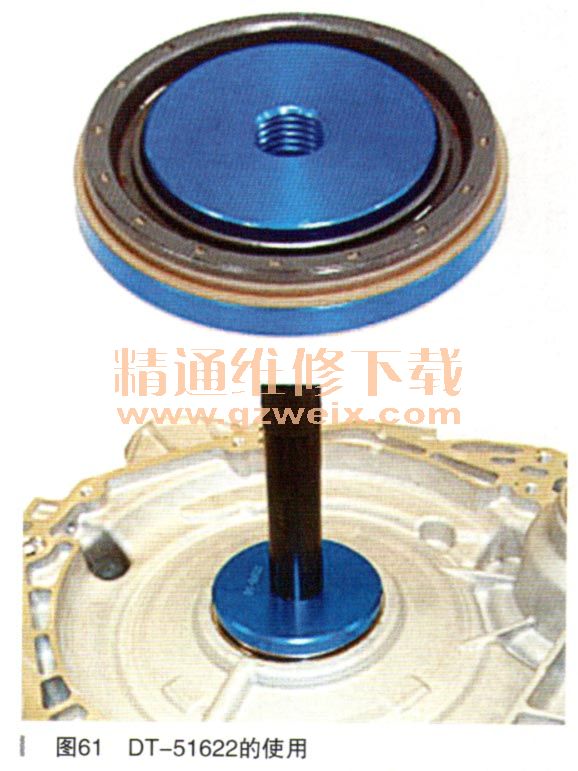

专用工具DT-51622用于安装变速器输入轴油封，使用方法为：将新油封涂干净的变速器油，套装在DT-51622上；配合J-8092，将油封平稳压入（如图61所示）。

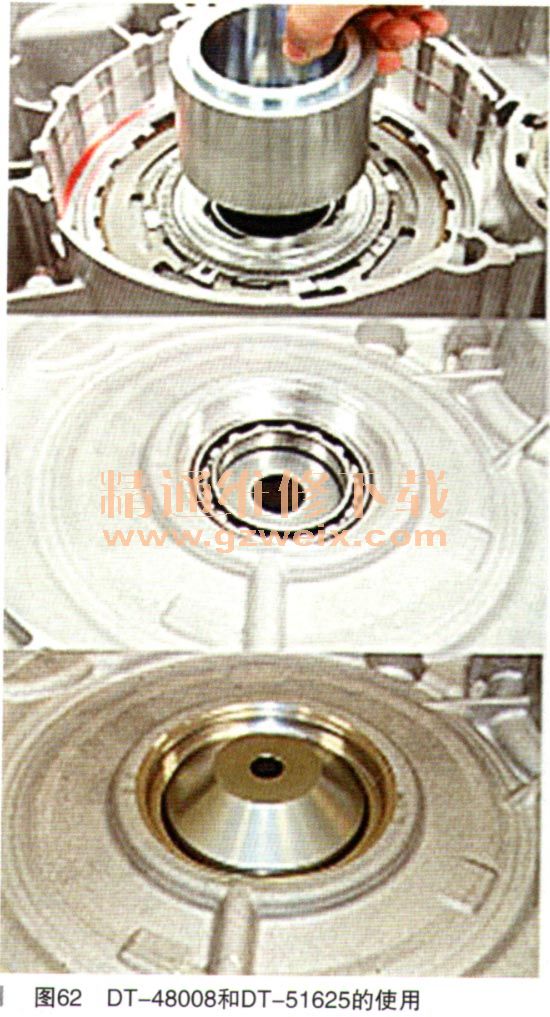

    专用工具DT48008和DT-51625配合使用，用于安装变速器输入轴承，其使用方法为：
    1．将DT-48008安装在输入轴轴承座处，作为新轴承的支撑面。
    2．将新轴承安装在DT-51625上，使用压力机将轴承压入（如图62所示）。

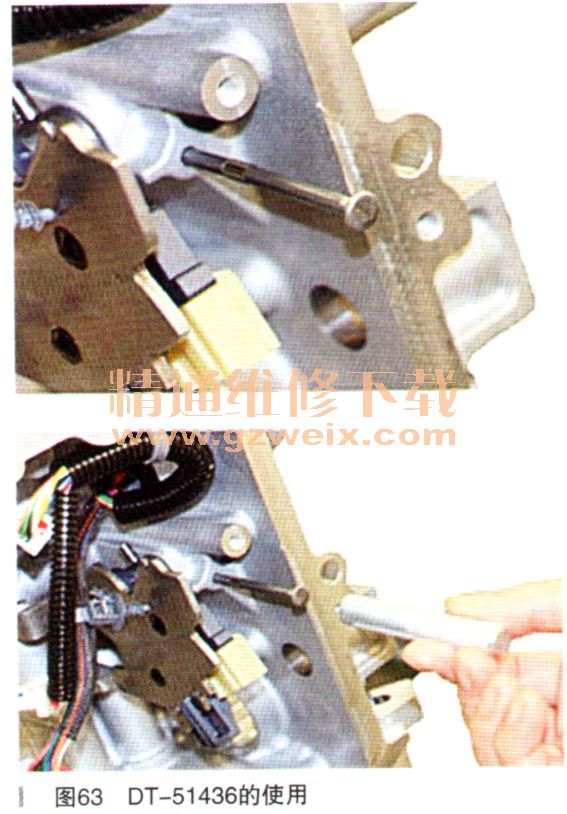

    专用工具DT-51436用于在安装换挡轴锁销时起保护作用，使用方法为：将换挡轴锁销插入锁定孔，将DT-51436套装在锁销上，使用铁锤将锁销平稳敲入（如图63所示）。

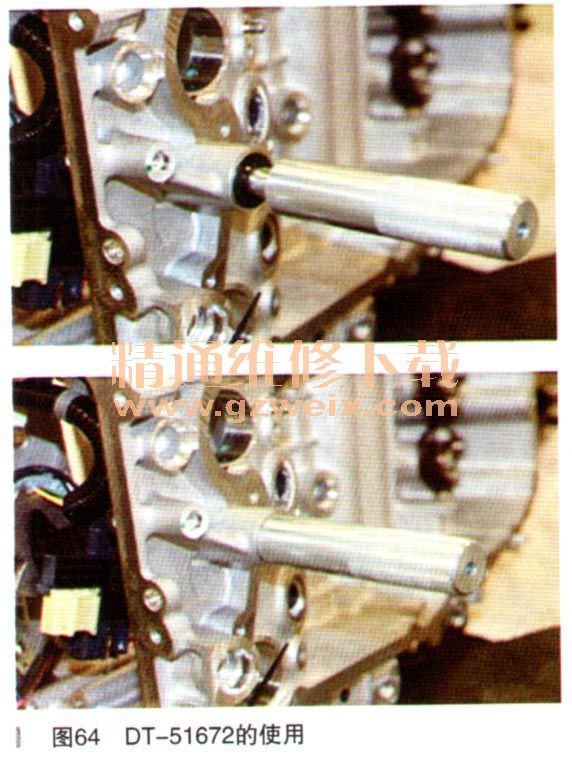

    专用工具DT-51672用于安装换挡轴油封，使用方法为：将换挡轴油封涂油后套装在换挡轴上，使用DT-51672配合铁锤将油封平稳敲入（如图64所示）。

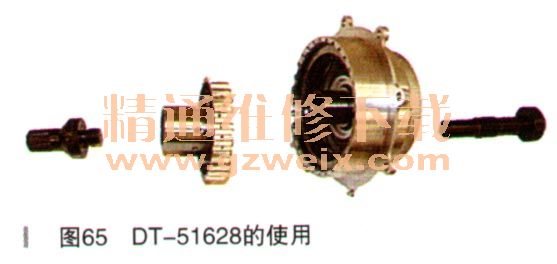

    专用工具DT-51628用于在安装高速离合器总成时防止其坠落（如图65所示）。使用方法为：

    1．使用DT-51628将高速离合器主、从动部件连接在一起。
    2．将高速离合器连同DT-51628一起安装在驱动电机／发电机A上。
    专用工具DT-50911和DT-51700配合使用，用于安装高速离合器密封圈，使用方法为：
    1.将DT-50911的导向工具安装在离合器供油管座上，并调节至合适位置。
    2．使用DT-50911-2将新密封圈平稳地推入环槽。
    3．使用DT-51700-2套装在新密封圈上至少5min，使新密封圈恢复形状后，安装高速离合器（如图66所示）。
