ATF的油位高度不当,油品质不佳、传动机构调节不当以及发动机怠速不正常,是引起自动变速器产生故障的最常见原因。通常把对这些部件的检查与重新调整,叫作自动变速器的基本检查。基本检查和调整项目包括:ATF液面高度检查、油品质检查、液压控制系统漏油检查、节气门拉索检查和调整(电控自动变速器由节气门位置传感器提供信号的,无此项目)、换挡杆位置检查和调整、空挡起动开关和怠速检查。
1.液面高度检查
在对变速器进行检查前或故障诊断前,首先要对ATF液面高度进行检查,如丰田轿车在车辆行驶4万km后检查液面高度。
(1)把选挡手柄放在P位或N位(空挡),确保在差速器和变速器之间的ATF液面高度正常、稳定。
(2)将汽车停放在水平地面上,并拉紧驻车制动手柄。让发动机怠速运转1 min以上。踩一下制动踏板,将操纵手柄拨至倒挡(R)、前进挡(D)、前进低挡(S、L或2、1)等位置,并在每个挡位上停留几秒钟,使液力变矩器和所有换挡执行元件中都充满液力油。最后将操纵手柄拨至停车挡(P)位置。
(3)等待ATF温度达到70~80℃范围,从加油管内拔出ATF油尺,将擦干净的油尺全部插人检测油管后再拔出,检查油尺上的液面高度。

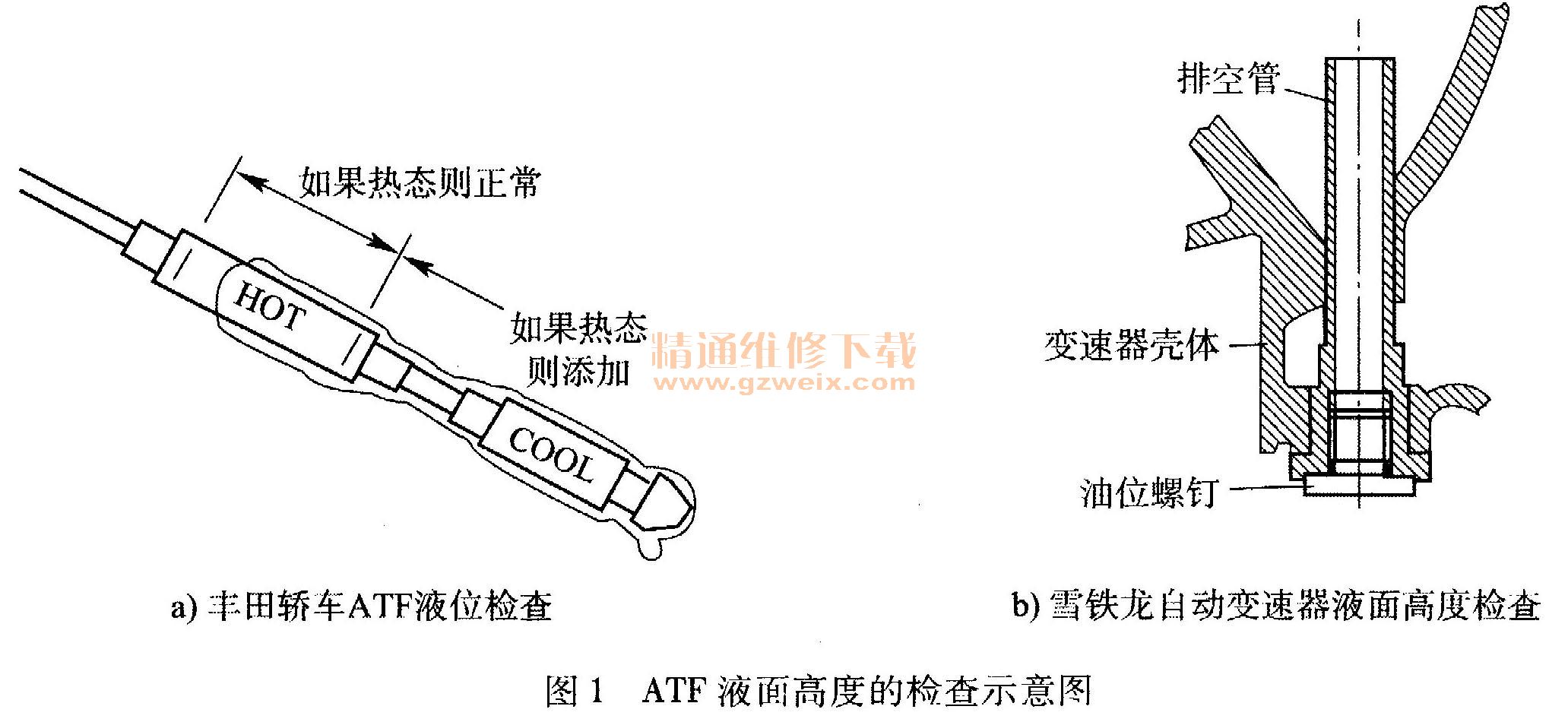

ATF液面高度的标准是:如果自动变速器处于冷态(即冷车刚刚起动,ATF的温度较低,为室温或低于25℃时),ATF液面高度应在油尺刻线的下限附近;如果自动变速器处于热态(如低速行驶5 min以上,ATF温度已达70~80℃),液面高度应在油尺刻线的上限附近,如图1a)所示。这是因为低温时ATF的豁度大,运转时有较多的液力油附着在行星齿轮等零件上,所以液面高度较低;高温时ATF载度小,容易流回油底壳,因此液面较高。
若ATF液面高度过低,应从加油管处添加适用的ATF,直至液面高度符合标准为止。并继续运转发动机,检查自动变速器油底壳、油管接头和各密封件等处有无漏油。如有漏油,应立即予以修复。
在自动变速器调整、加注ATF,并经试车之后,应重新检查ATF的液面高度是否正常,油底壳、油管接头等处有无漏油。
(4)东风雪铁龙、东风标致AL4自动变速器ATF液面检查
对AL4自动变速器ATF液面高度的检查,一般在车辆行驶6万km后进行。检查条件:
①车辆要水平放置,发动机怠速运转至油温在60℃以上。
②检查变速器中是否有降级模式故障存在。
③拔下变速器加油螺塞,并向变速器内加人0. 5L的ATF。
④踩下制动踏板,在所有位置上进行换挡。
⑤变速杆放在P挡。
液面止常标准:拔掉油位螺钉如图1b)所示,如果一开始油如线状流出,然后一滴一滴的,则盖好油位螺钉,旋紧到规定力矩。如果开始就是一滴滴的然后就没有了,应重新盖好油位螺钉,发动机熄火,往变速器中再加入0. 5 L ATF,然后把上面步骤重新操作一遍。
