大事故车辆修理中的结构件更换(五)
来源:汽车维修与保养  作者:佚名  2017-08-13 10:12:20



(2)分离板件

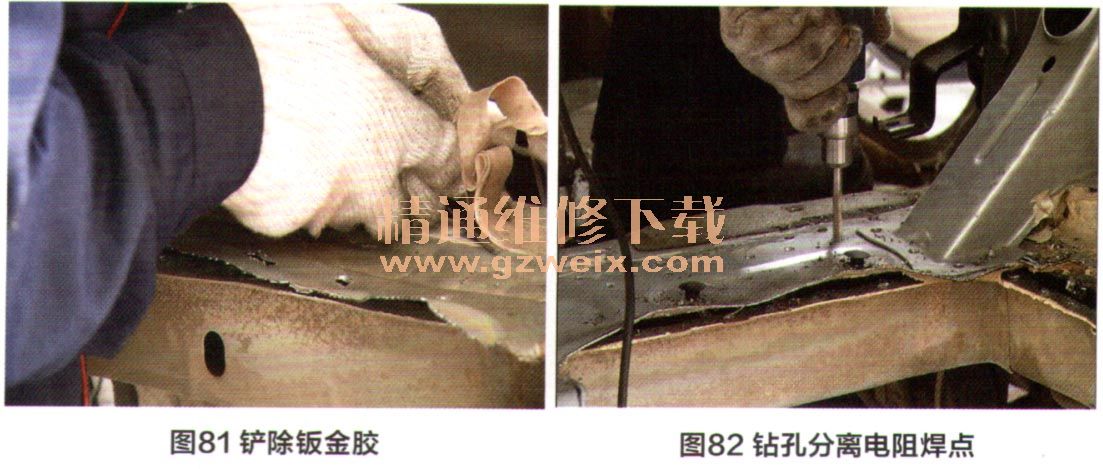

    在后围板、后部地板、左后纵梁上标记出粗切割位置(图79),车内座椅等易燃物上铺防火毯进行防护,使用等离子设备沿标记线进行粗切割(图80),取下后围板、后地板、左后纵梁。使用铲刀去除搭接部位的钣金胶(图81),以便确定电阻焊点位置。钻除电阻焊点(图82),分别取下上述构件的残留钢板。

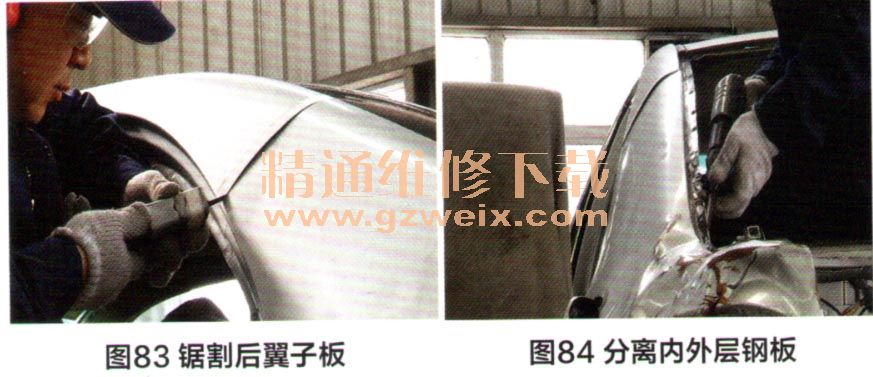

    在后翼子板合适的部位大致确定粗切割位置,私贴胶带纸,分别对后翼子板上、下部位使用切割锯沿胶带边缘进行锯割(图83)。钻除后翼子板电阻焊点,使用气动堑分离内外层钢板(图 84),取下左后翼子板。

(3)修复内部损伤

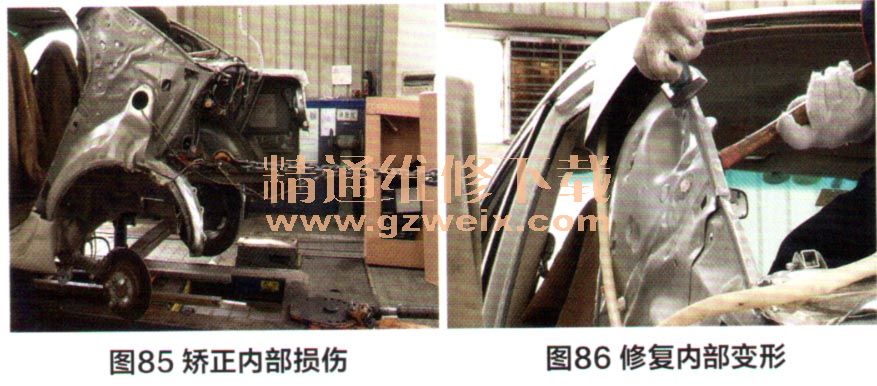

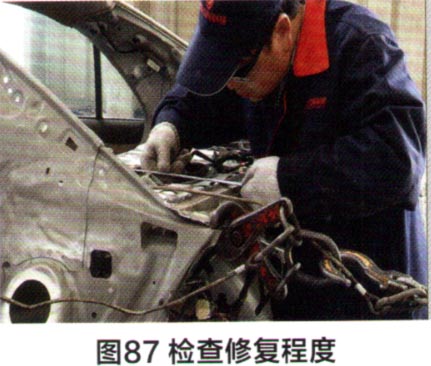

    后翼子板取下后,可以为内侧损伤维修腾出足够的空间。夹紧损伤部位,通过拉塔进行牵引(图85),使用手锤与垫铁配合,修复翼子板内侧变形钢板(图86)。以未变形的中立柱上的孔作为测量基准,通过对比法测量,确认室内后行李箱隔板损伤恢复到位(图87).修复右后翼子板。


(4)更换左后纵梁、后围板、后地板

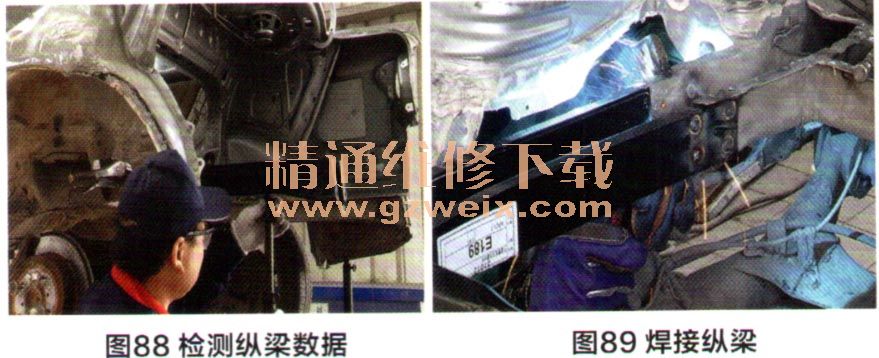

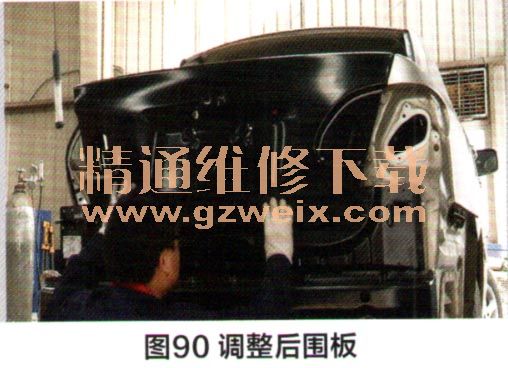

      安装左后纵梁,使用大力钳临时固定,通过检测系统检查(图88),逐步调整确认数据符合要求。使用气体保护焊机采用塞孔焊方式焊接(图89)。安装后围板,使用螺栓固定,安装后备箱盖,关闭后备箱盖进行检查,分别调整后备箱盖、后围板位置(图90),直到后备箱盖与右后mm子板间隙正常。安装后地板。
