某款电控自动变速器ECU的测试研究
来源:汽车维修  作者:佚名  2017-09-24 10:09:33

    三、测试
    1.测试步骤
ECU的输入信号来源包括:工业控制机产生的信号和模拟信号发生器产生的信号。ECU测试的步骤如下:
    (1)把自主研发的ECU接入试验台;
    (2)打开所有电源;
    (3)运行试验程序;
    (4)设置试验参数;
    (5)开始运行;
    (6)通过观察,确定ECU的工作情况;
    (7)通过数据,分析ECU的工作情况
    (8)改变试验条件,重复以上步骤。

    2.测试结果

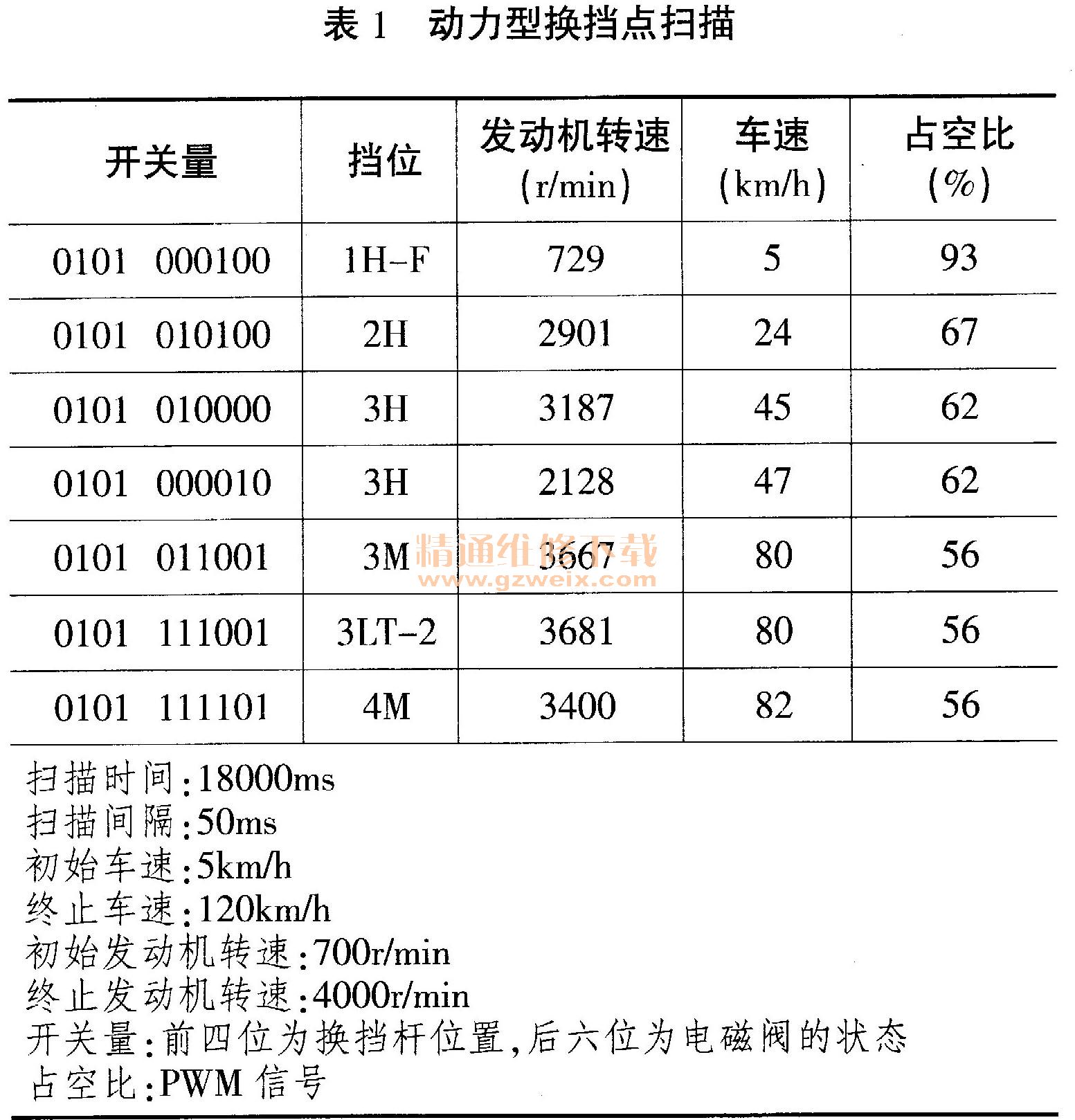

    以30%的节气门开度自动升挡阶段,ECU在动力型和经济型换挡策略时的测试结果分别如表1和表2所示。将原型机的换挡点数据测试结果运用于控制程序中。



    根据表1和表2,不难发现动力型换挡模式呈现较高车速接入高挡,来增加汽车的动力性,而经济型换挡模式则相反,满足要求;试验数据与实际数据大体一致。

      四、结论
    1.本文基于硬件在环仿真,设计了电控自动变速器ECU的仿真系统,能够对其进行有效的测试及调整。
    2.通过测试,发现在节气门开度为30%以下,当处于动力型换挡策略时由较高的车速置于高挡,以增加动力性,而经济型换挡策略则与之相反。
    3.将仿真结果与实际结果进行对比,两者相近,满足设计要求,并验证了仿真系统的正确性。
