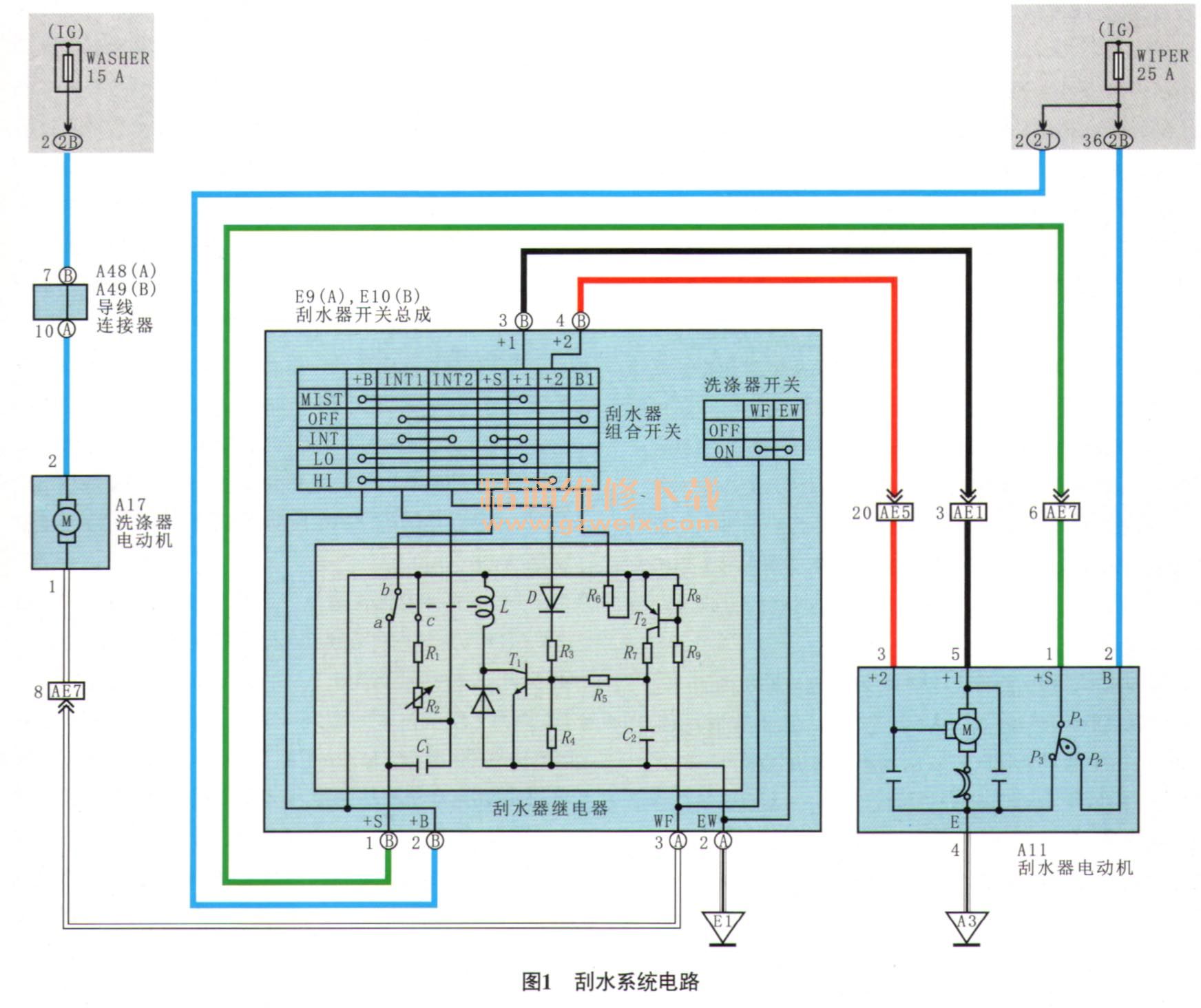

丰田卡罗拉车的刮水系统电路如图1所示，它是开关控制电源线的刮水系统电路，由于原厂电路图中画出了开关内部的电路，不妨具体分析一下其工作过程。

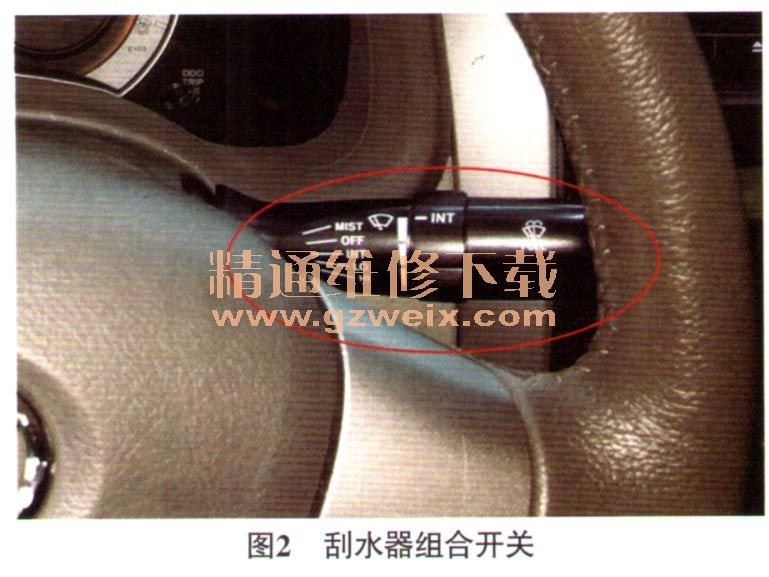

如图2所示，卡罗拉车的刮水器组合开关共有5个挡位，即MIST挡（点动挡）、OFF挡（关闭挡）、TNT挡（间歇挡）、LO挡（低速挡）及HI挡（高速挡），刮水器TNT挡的停歇时间可通过刮水器组合开关上的旋钮进行调整。此外，操作刮水器组合开关上PULL挡（洗涤挡）进行洗涤及刮水联动操作。只有在点火开关接通时，才能有效使用刮水器。
1 刮水器开关置于LO／MIT挡的工作情况
当舌11水器开关置于LO/MIST挡时，刮水器的控制电路为：电源IG→熔丝WIPER（25 A）→导线连接器2→刮水器开关总成端子＋B。刮水器组合开关→刮水器开关总成端子＋1→导线连接器AE1子3→刮水器电动机端子＋1→低速电刷→电枢绕组→搭铁电刷→刮水器电动机端子E→搭铁点（A3），刮水器电动机低速运转，刮水片低速摆动。
2 刮水器开关置于HI挡的工作情况
当刮水器开关置于HI挡时，刮水器的控制电路为：电源IG→熔丝WIPER （25 A）→导线连接器2J端子2→刮水器开关总成端子＋B→刮水器组合开关→刮水器开关总成端子+2→导线连接器AE5端子20→刮水器电动机端子＋2→高速电刷→电枢绕组→搭铁电刷→刮水器电动机端子E→搭铁点（A3），刮水器电动机高速运转，刮水片高速摆动。
3 刮水器开关置于OFF挡的工作情况
如果刮水器电动机运行时，关闭刮水器开关，刮水片未回到规定的停止位置时，刮水器电动机内的自动复位器开关（俗称“凸轮开关”）触点P1触点P2处于接通状态，刮水器的控制电路为：电源IG→熔丝WIPER （25 A）→导线连接器2B端子36→刮水器电动机端子B→自动复位器开关触点p2→自动复位器开关触点p1→刮水器电动机端子＋S→导线连接器AE7端子6→刮水器开关总成端子＋S→刮水继电器内触点a→刮水继电器内触点b→刮水器组合开关→刮水器开关总成端子＋1→导线连接器AE1端子3→刮水器电动机端子＋1→低速电刷→电枢绕组→搭铁电刷→刮水器电动机端子E→搭铁点（A3），刮水器电动机低速运转，刮水片继续低速摆动。
当刮水片下摆达到停止位置时，刮水器电动机内的自动复位器开关触点P1与触点P3处于接通状态，刮水器的控制电路为：电枢绕组→低速电刷→刮水器电动机端子＋1→导线连接器AE1端子3→刮水器开关总成端子＋1→刮水器组合开关→刮水继电器内触点b→刮水继电器内触点a→刮水器开关总成端子＋S→导线连接器AE7端子6→刮水器电动机端子+S→自动复位器开关触点P1→自动复位器开关触点P3→搭铁电刷→电枢绕组，电枢绕组产生反电动势，对刮水器电动机产生电力制动，刮水器电动机立即停在停止位置。
