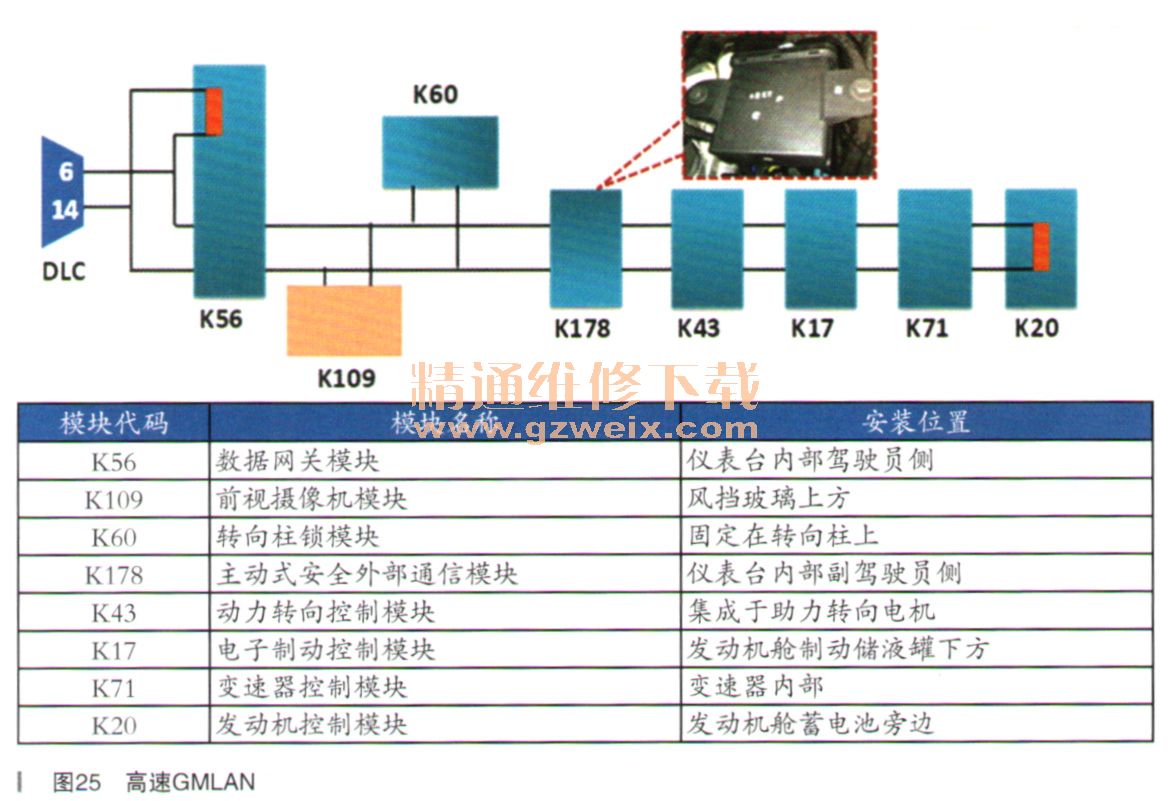

如图25所示为高速GMLAN模块连接示意图及各模块名称和安装位置。其中图标为黄颜色显示的K109前视摄像机模块为选装配置。

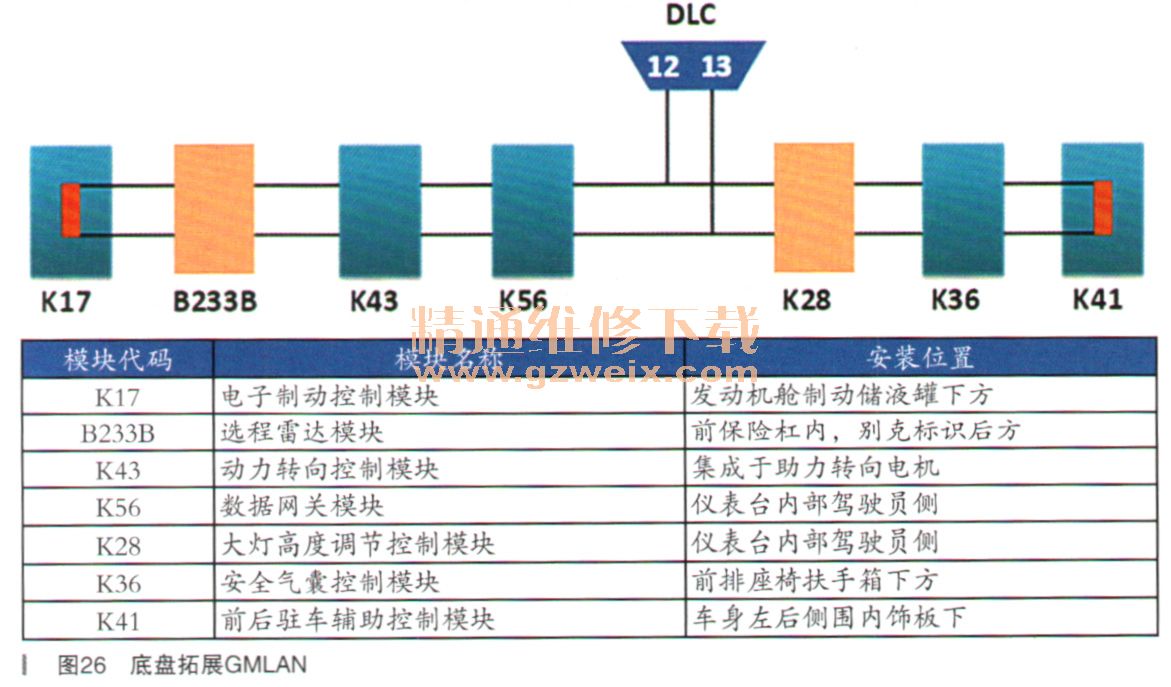

如图26所示为底盘拓展GMLAN模块连接示意图及各模块名称和安装位置。其中大灯高度调节控制模块和远程雷达模块为选装配置。车身高速GMLAN是高速GMLAN的分支网络，它们的通信协议相同。

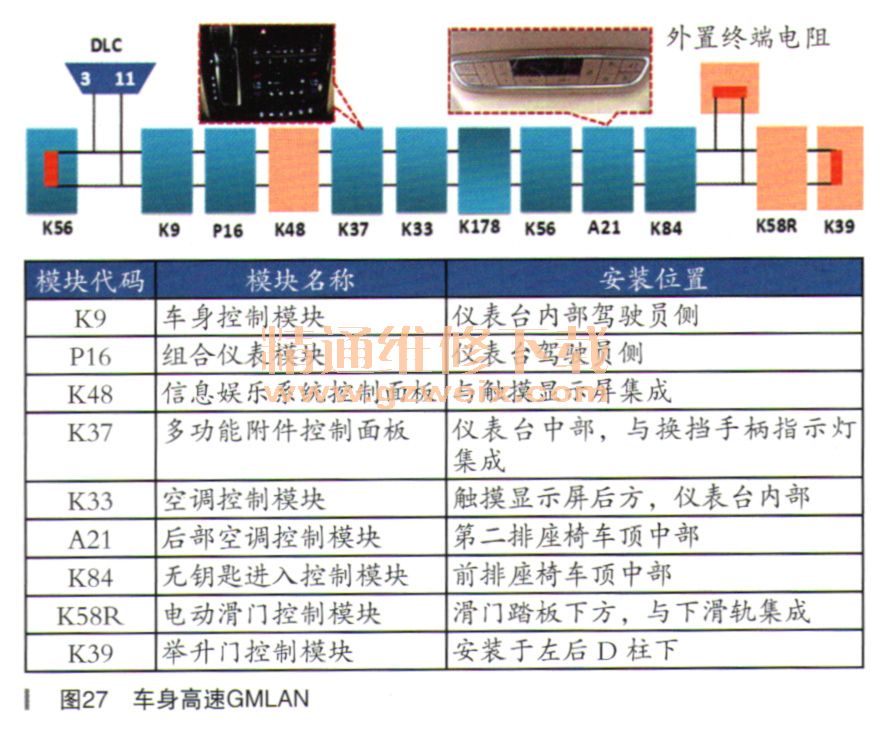

如图27所示为此网络的模块连接示意图及模块名称和安装位置。其中信息娱乐系统控制面板、电动滑门控制模块和举升门控制模块为选装配置。娱乐系统可能通过USB或SD卡等途径感染外部危险数据并可能通过车身网络传播和感染其他模块。

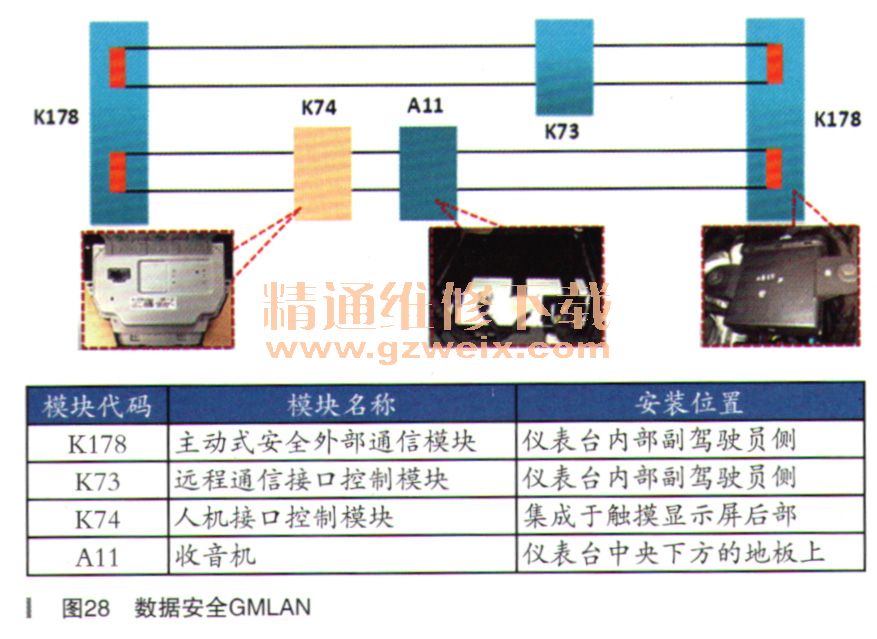

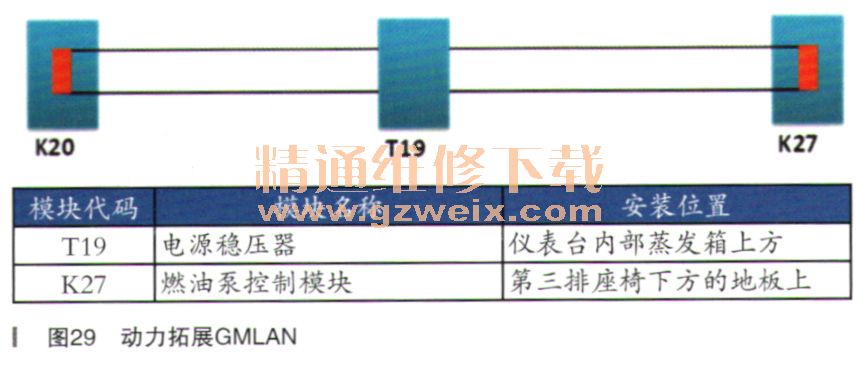

因此数据安全GMLAN为图28所示的各模块搭建了相对独立的通信网络，其中K178主动式安全外部通信模块是一个防火墙模块，仅允许安全的数据通过。图28所示各模块和其他模块通信需经过K178进行中转。此网络通信协议与高速GMLAN相同，图28为此网络模块连接示意图和各模块名称及位置列表。图29为动力拓展
GMLAN模块连接示意图及各模块安装位置列表。
