奔驰GL26加装带双屏幕的后排娱乐系统
来源:汽车维修技师  作者:佚名  2018-11-03 08:57:40

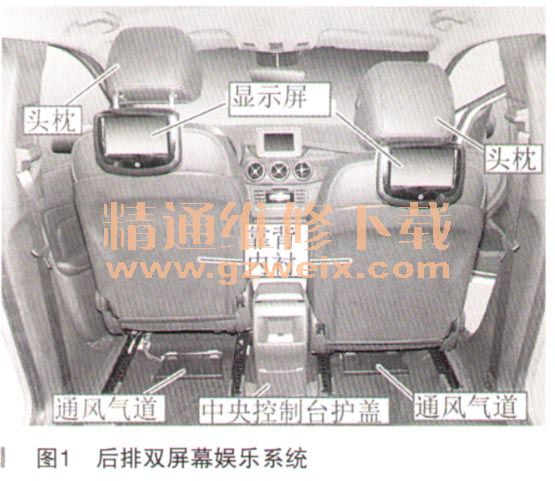

    加装说明:此加装适用奔驰车型156.9带整体式头枕的车辆除外,始自2015年款。在此和大家分享一下,以奔驰GLA260为例,加装带双屏幕的后排娱乐系统(如图1所示)的方法和步骤。

    加装步骤:此步骤总体来说分为两大类,即拆卸和安装。

    一、拆卸
    1.拆下中央控制台护盖并拔开中央控制台后部和中央区域。
    2.拆下左侧和右侧前排座椅下方的通风气道。
    3.将靠背内衬从左侧和右侧前排座椅靠背上拆下。
    4.松开左右两侧的头枕电机(装配带记忆功能的电动可调式前排乘客座椅/代码242或装配记忆组件(驾驶员座椅,后视镜)/代码275)。不要完全拆下头枕,松开即可。
    将左侧和右侧前排座椅头枕一直移动至顶部(未装配带记忆功能的电动可调式前排乘客座椅/代码242或未装配记忆组件(驾驶员座椅,后视镜)/代码275)。

    二、安装
    1.将显示屏支架加装至左侧和右侧前排座椅。以下操作步骤以车辆右侧为例,车身左侧的操作步骤与此类似。

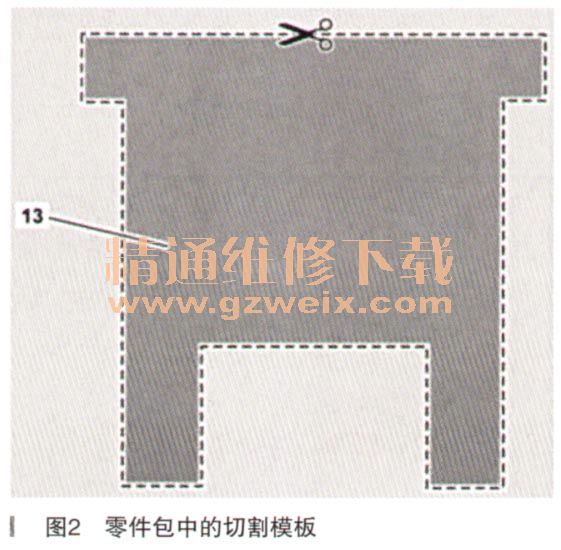

    ①沿虚线切除切割模板(13),如图2所示。仅可使用在零件包中的切割模板。

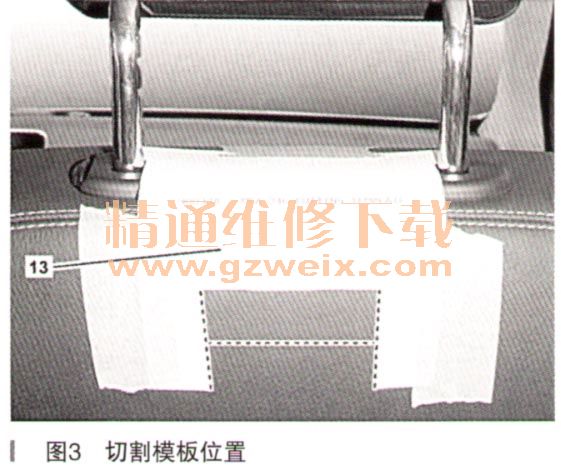

    ②将切割模板应用于头枕并标记分离点(虚线)。如有必要,使用胶带将切割模板固定到位,如图3所示。

    ③拆下切割模板(13)。
  ④使用小刀切割座套,然后使用胶带(15)将吊耳(14)固定到位。

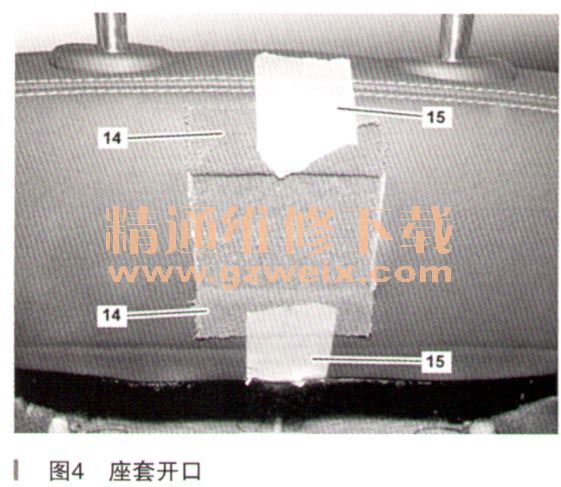

    ⑤在座套上制造开口,如图4所示,然后清除剩余的泡沫。切割时必须非常小心。因为刀子位置不当会损坏座套,如果座套损坏,则必须更换。

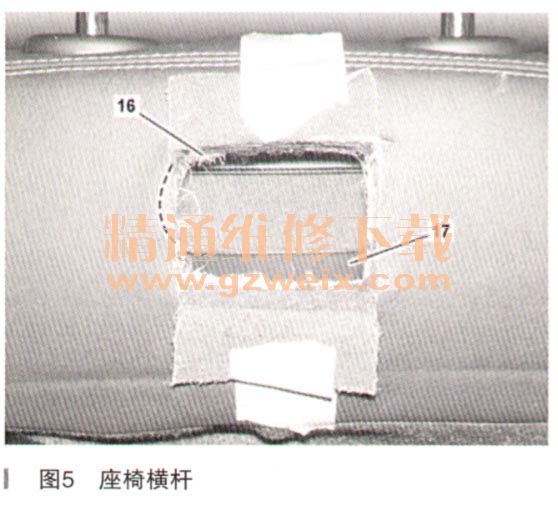

    ⑥制造座芯(16),直至可够到座椅的横杆(17),如图5所示。

    ⑦在座芯(16)上沿虚线构造一个切口。执行该操作时不要切割靠背套。切口稍后用于铺设线束。

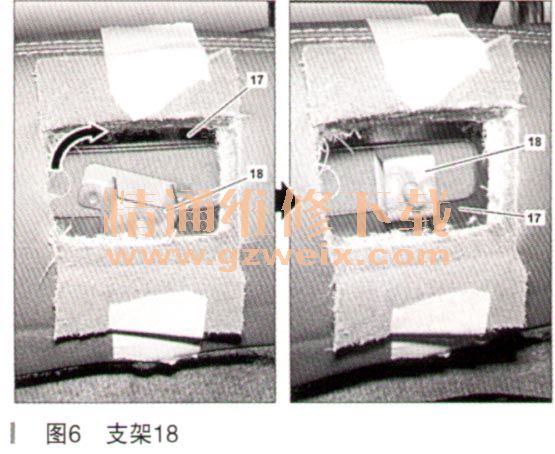

    ⑧将支架(18 )(如图6所示),插入露出横杆(17)的开口中,然后顺时针转动90°。

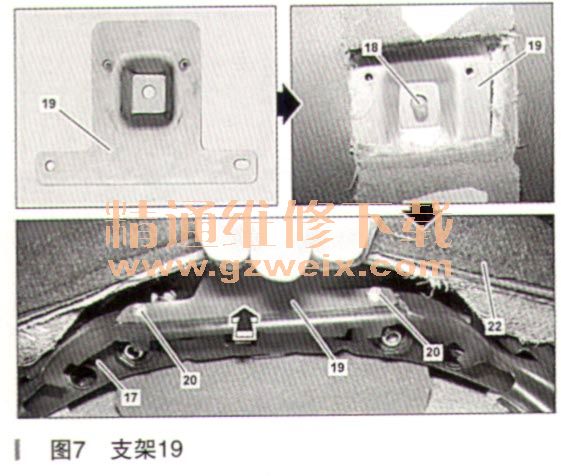

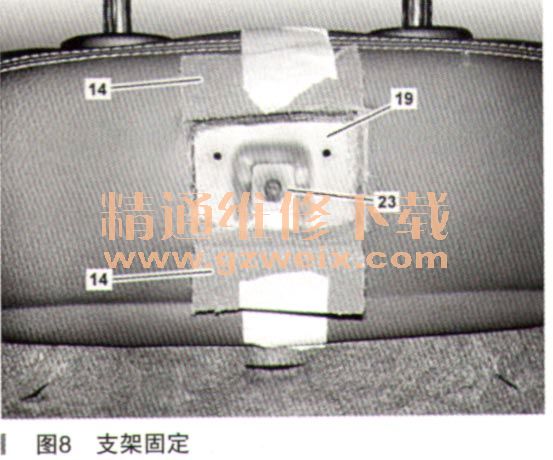

    ⑨将支架(19)(如图7所示)从下方插入靠背框架的横梁(17)和座套(22)之间,并将其置于支架(18)上方。支架(19)的安装位置如图8所示。将支架(19)沿箭头方向滑入靠背框架和座套之间。



    ⑩使用螺钉/螺栓(20)将支架(19)固定至靠背框架的横梁(17)上。使用交付范围中合适的螺钉/螺栓(20)和螺母。

[1] [2] [3]  下一页
