奔驰GL26加装带双屏幕的后排娱乐系统
来源:汽车维修技师  作者:佚名  2018-11-03 08:57:40



    11使用毛毡胶带(31)将保险丝座(7)在干扰抑制滤波器(6)上固定到位,以排除任何咔嗒噪声。
    12将后部中控台插座线束的黑色2针连接器(35.1 )铺设出中央控制台。
    13提起中央控制台(32),将电源线束(8)从地板覆盖层(33)下方铺设至前排座椅线束(34)。
    14习各电源线束(8)沿前排座椅线束(34)`浦设并使用电缆扎带固定到位,如图16所示。

    15将线束(9)的白色16针连接器(9.2)连接至电源线束(8)的白色16芯插头(8.1)。
    16捆扎第二个白色16芯插头(8.1)并使用电缆扎带固定到位。稍后将第二个白色芯插头(8.1)连接至第二屏幕的线束。

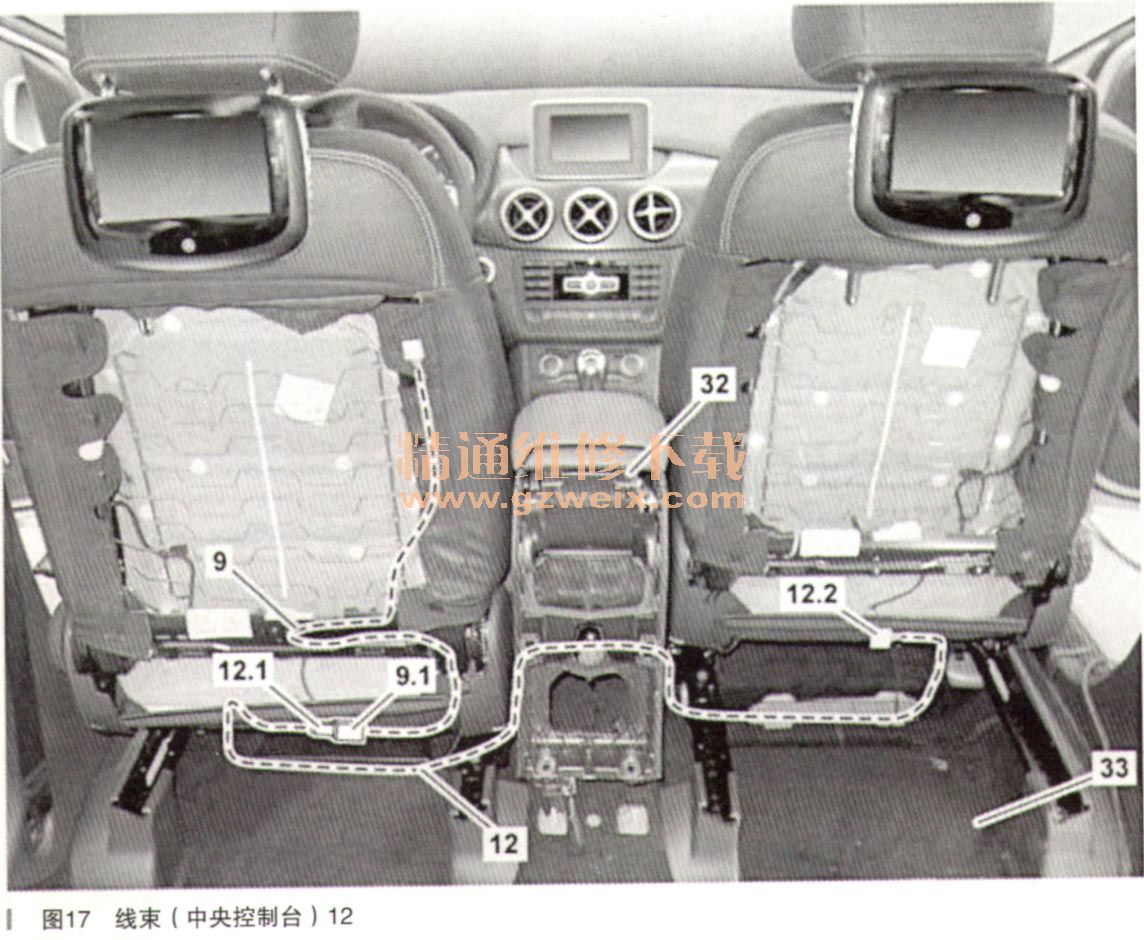

    17将线束(12)的白色16针连接器(12.1)与线束(9)的白色16芯插头(9.1)相连,如图17所示。

    18将线束(12)沿车辆线束铺设至前排乘客座椅并使用电缆扎带固定到位。将线束(12)铺设在巾央控制台(32)和地板覆盖层(33)下方。
    19将线束(12)的白色16针连接器(12.2)连接至之前铺设至前排乘客座椅的电源线束的白色16芯捅头。
    3.将显示屏(1)固定至支架上。
    4.安装剩余零部件。

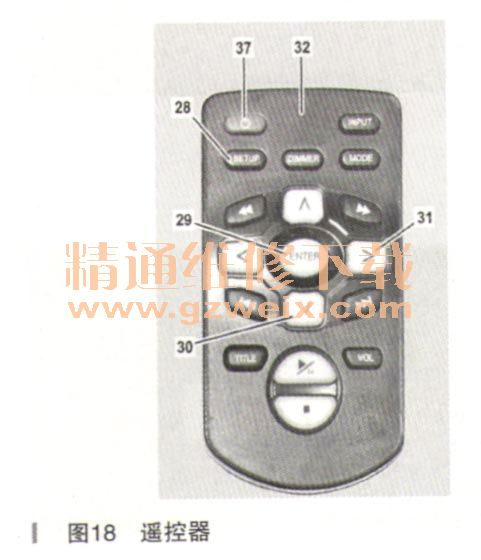

      5.对后排娱乐系统红外线通道进行编程。使用两个遥控器(32)之一在乘客侧对红外线信道进行设置,遥控器如图18所示。

① 按下按钮(37)开启后排娱乐系统。
    ②按下遥控器(32)上的按钮(28)
    ③使用按钮(30)选择“音频”菜单项。
    ④使用按钮(29)确认“音频”菜单项。
    ⑤使用按钮(30)选择“红外线信道”菜单项。
    ⑥使用按钮(31)选择“CHB”菜单项。
    ⑦按下按钮(28)两次,关闭菜单。不要关闭后排娱乐系统。
    6.对后排娱乐系统区域代码进行编程。双显示屏均已开启。不得插入DVD。必须在双显示屏上对地区代码进行编程。

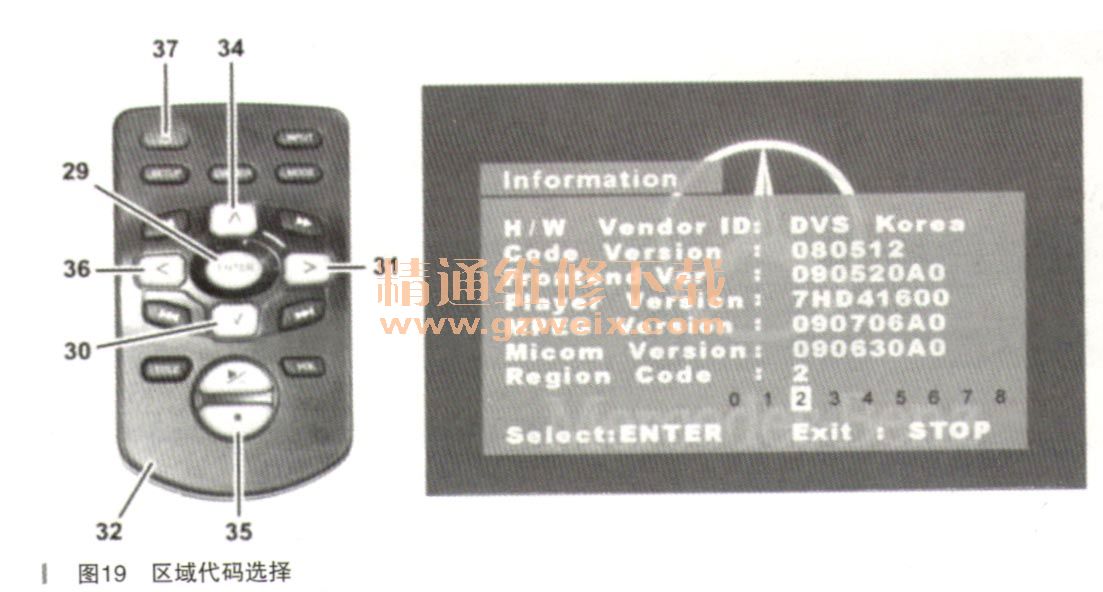

    ①按下遥控器(32)上的以下按钮组合:一按钮(34)一按钮(30)一按钮(34)一按钮(29)。按钮(29)用于确泌俞入,调出区坦针镶马选择界面如图19所示。

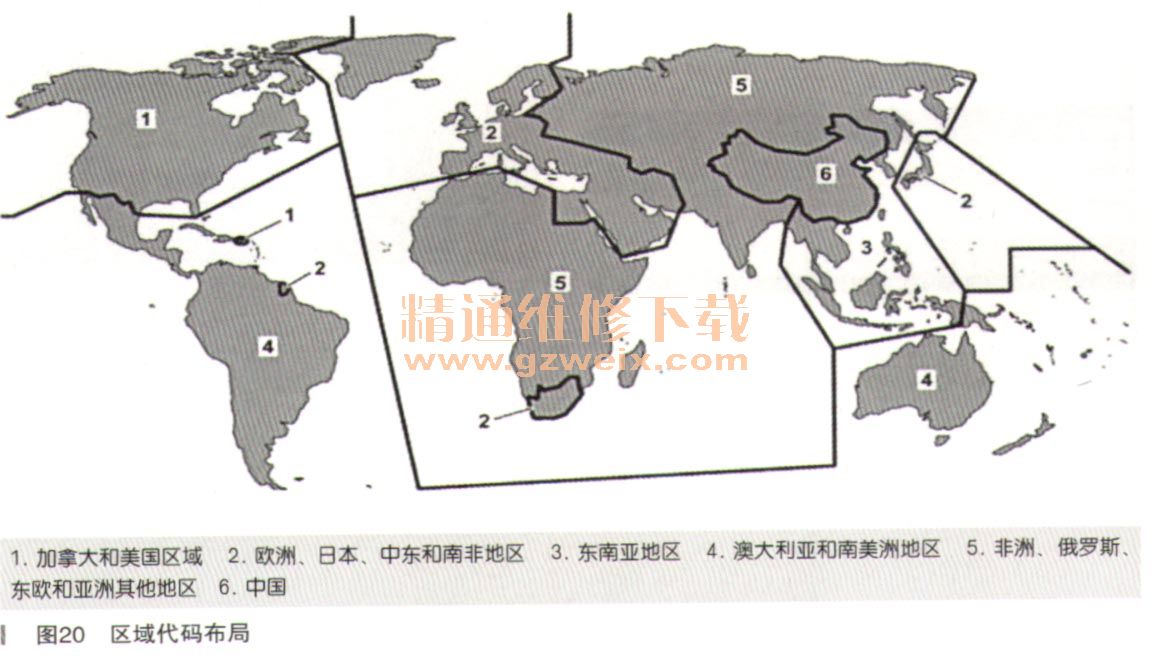

    ②使用按钮(31)或按钮(36)选择相应的地区代码,区域代码布局如图20所示。

    ③按下按钮(29)确认输入。
    ④按下按钮(35)退出菜单。
    ⑤按卜按钮(37)关闭后排娱乐设备。
    7.执行功能测试详见后排娱乐系统操作手册。
    8.检验所有部件安装是否到位,再次确认功能是否工作正常。以上就是加装的所有步骤。如有不妥之处,欢迎各位汽车界大师批评指正,感谢。
