11使用螺母（23）将支架（19）固定在下面的支架（18）上。
    12拆下胶带并将凸耳（14）折合到座套中露出的开口中。

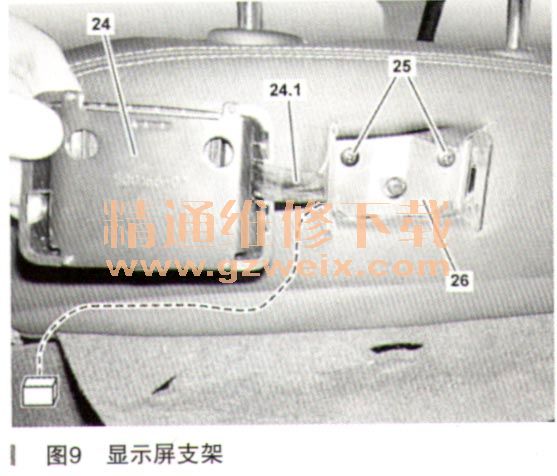

    13将显示屏支架（24）的线束（24.1）铺设至已安装支架和座套之间。显示屏支架（24）的安装位置如图9所示。

    14插入支架（26）并使用螺钉／螺栓（25）固定到之前安装的支架（19）上。将线束（24.1 ）铺设至之前匹配至座芯的切口中。

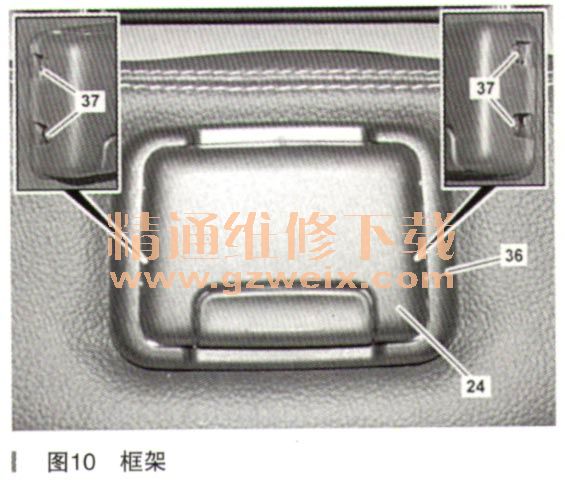

    15定位显示屏支架（24）并使用螺钉／螺栓（37）固定到位，如图10所示。

    16将框架（36）卡到显示屏支架（24）上。

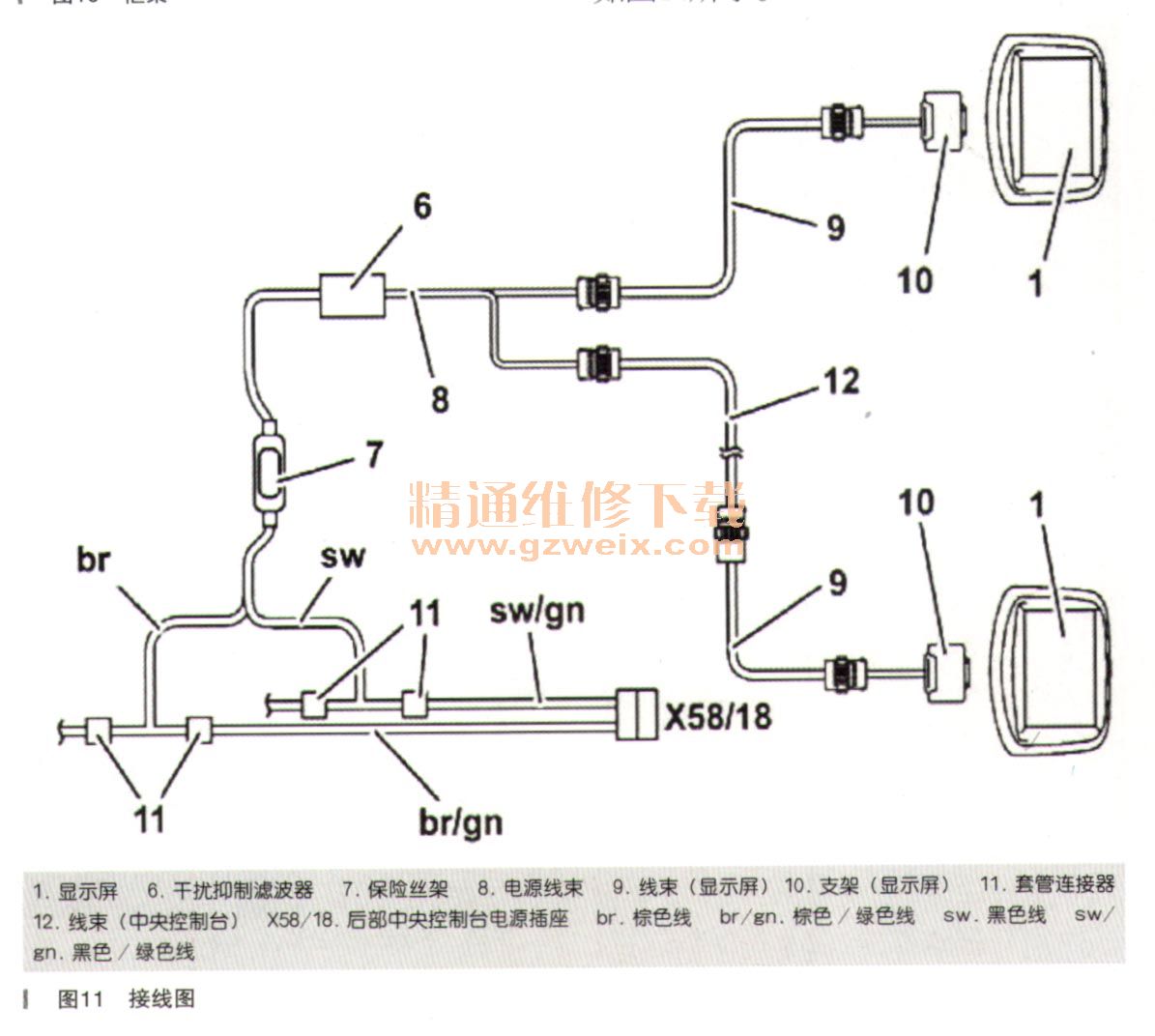

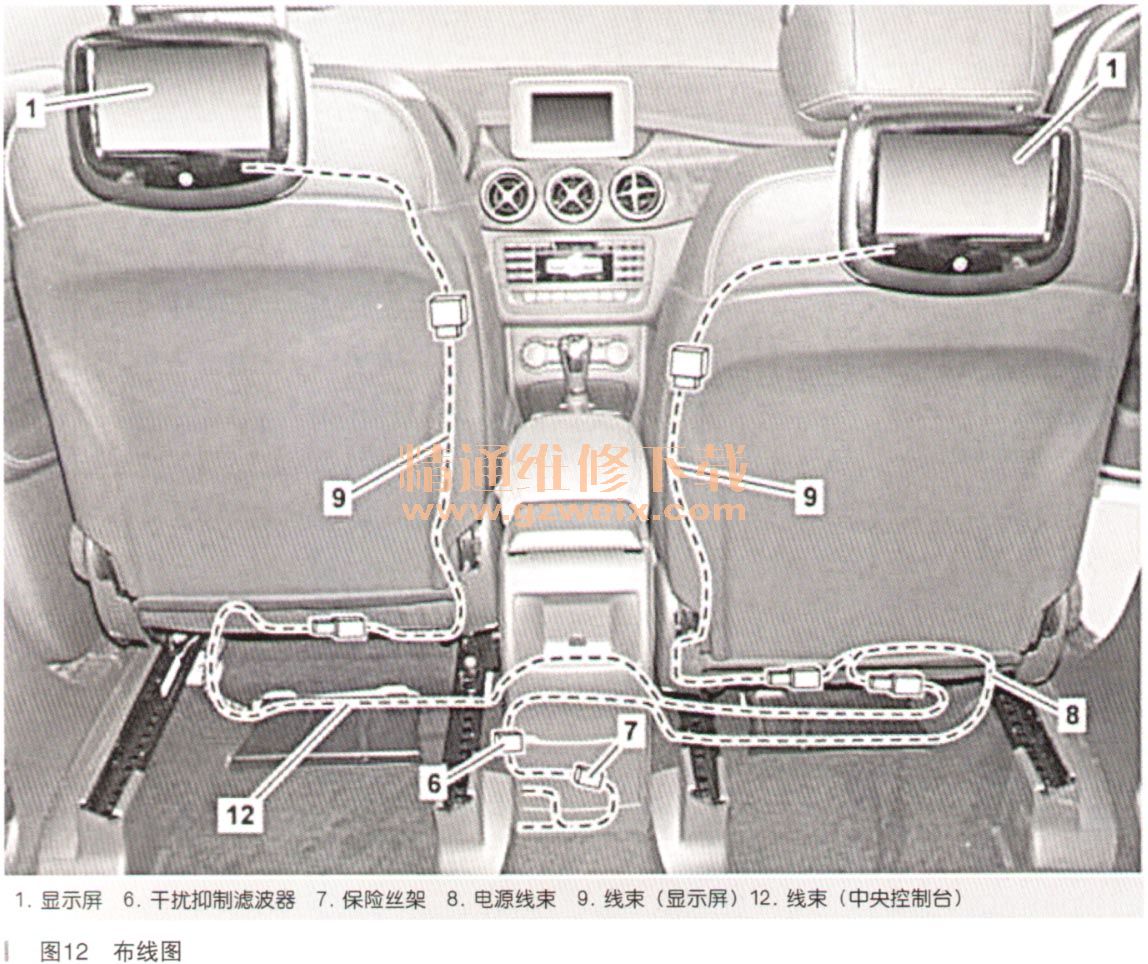

    2．加装后排娱乐系统线束（如图11、图12所示），确保线束没有因摩擦或挤压而损坏，否则必须更换相应的线束。



    对左侧和右侧前排座椅都执行操作步骤①～③。
    ①将白色16针插头（9.1 ）与白色16针连接器（24.2）相连。
    ②使用毛毡胶带缠绕构造的连接并使用电缆扎带（27）将其在靠背框架上固定到位。

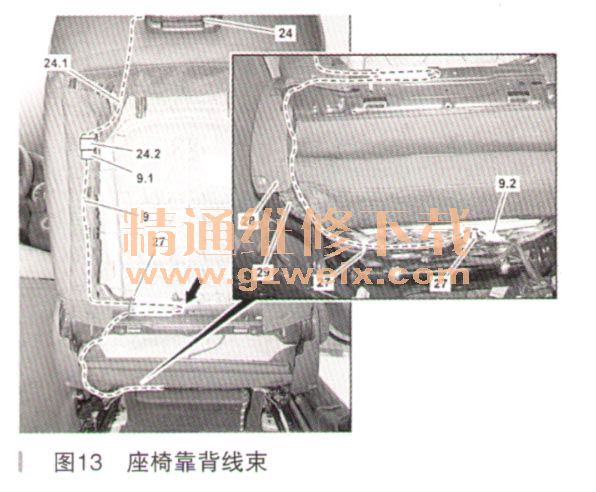

    ③如图13所示，将线束（9）沿车辆线束（29）铺设至坐垫框架底部，然后使用电缆扎带（27）固定到位。将所示区域内线束（9）的多余长度绕成环（箭头所示），将线束（9）铺设至座椅罩（28）后面。稍后将白色16针连接器（9.2）连接至电源线束。

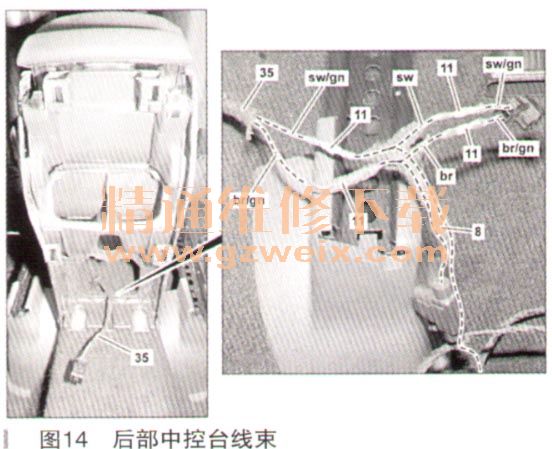

    ④切割后部中控台插座线束（35）的黑色／绿色线（BK/GN），如图14所示。

    ⑤使用套管连接器（11）将电源线束（8）的黑色线（BK）连接至后部中控台插座线束（35）的黑色／绿色线（BK/GN）。
    ⑥切割后部中控台插座线束（35）的棕色／绿色线（BN/GN）。
    ⑦使用套管连接器（11）将电源线束（8）的棕色线（BN）连接至后部中控台插座线束（35）的棕色／绿色线（BN/GN）。
    ⑧将尼龙搭扣（30）粘贴至干扰抑制滤波器（6）的上部。
    ⑨使用毛毡胶带（31）缠绕干扰抑制滤波器（6）。

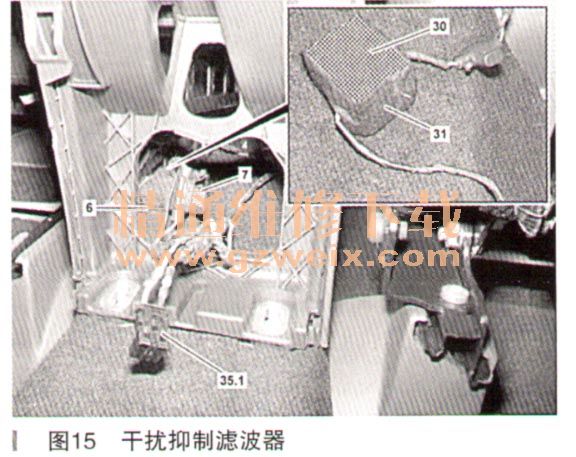

    ⑩如图15所示，使用尼龙搭扣将干扰抑制滤波器（6）粘贴至中央控制台。
