1．代用／应急灯促动

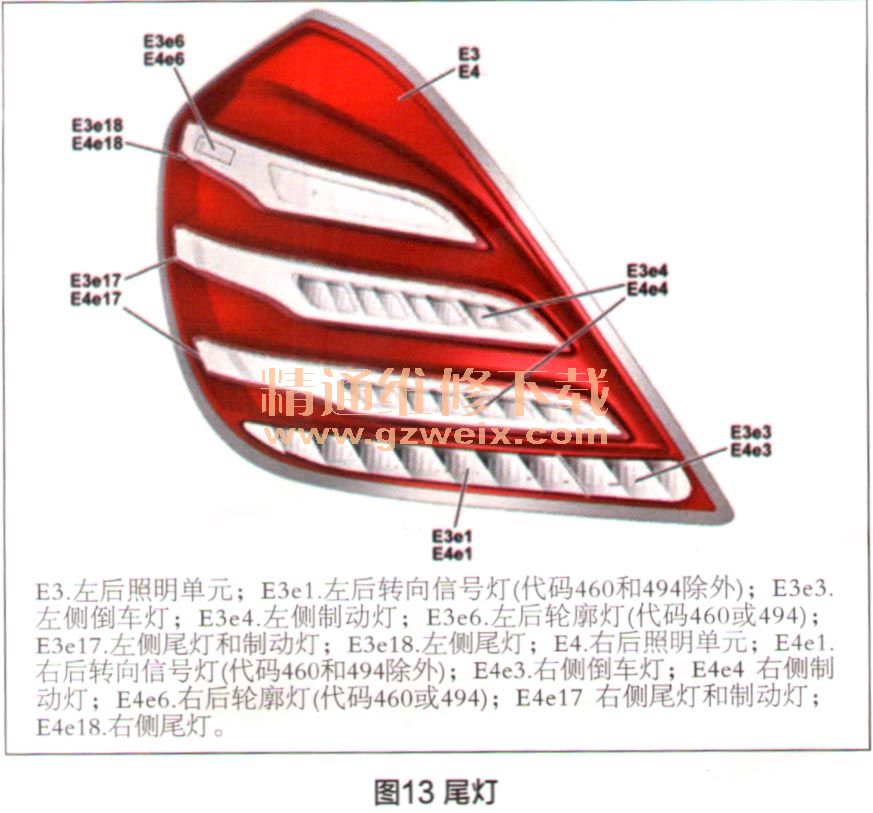

    在车辆外车灯的各系统部件出现故障时，代用灯促动／应急灯（图13）促动功能可以确保实现最低亮度的车外照明，该功能包含两个方面：（1）后SAM控制单元持续监控车尾照明的功能，当左后转向灯（E3e1）或右后转向灯（E4e 1）发生故障时，它就以闪光灯频率促动左侧或右侧制动灯（E3e4或E4e4），即促动代用灯功能，相应的故障信息显示在仪表盘上，为此，后SAM控制单元通过CAN B、 N73和CAN HMI将相应的请求发送至仪表盘。（2）如果CAN B或CAN PER发生故障，E1n9、 E2n9和后SAM控制单元就会启用软件应急灯，这样，后SAM控制单元促动尾灯和制动灯，大灯控制单元启用停车灯和近光灯。此外，如果雨量／光线传感器发生通信故障或光线传感器发生故障，前SAM控制单元就会视为“夜间”而启用自动开／闭行车灯。

相关资料：2018年5月奔驰维修系统WIS

    2．倒车灯促动
    倒车灯确保车辆在倒车时可以对后部车道进行照明，其促动的功能顺序：当挡位挂入R挡时，倒车灯功能启用；R挡由变速器控制单元（Y3/8n4）接合；Y 3/8n4通过CAN C1、N127、FIexRay、 N73和CAN B将“R挡已接合”信号发送至至前SAM控制单元；前SAM控制单元向后SAM控制单元发送“开启倒车灯”请求；后SAM接收此信号并促动左侧倒车灯（E3e3）和右侧倒车灯（E4e3）。

    3．停车灯玛主车灯促动

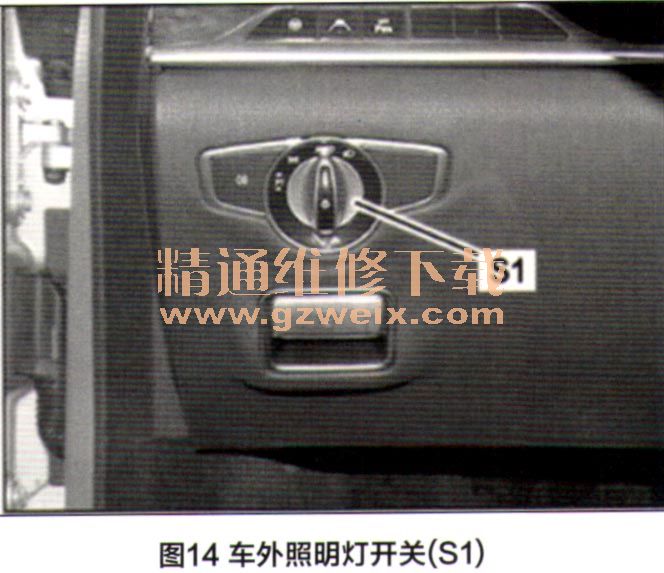

    停车灯玛主车灯用于在能见度差时指示停驻车辆的位置，将车外照明灯开关（S1，图14）转至停车灯或驻车灯位置，前SAM控制单元直接读取开关状态，并通过车内CAN B发送“停车灯或驻车灯开启”请求至后SAM控制单元（N 10/8）以及通过点火开关和CAN PER发送至左大灯控制单元（E1n9）和右大灯控制单元（E2n9），从而激活相应的停车灯／驻车灯，前部大灯如图15所示。




    4．环境照明功能
    环境照明用于在黑暗环境条件下安全地离开并查找车辆，此时，除了停车灯／驻车灯促动，还启用大灯延迟关闭（SWA）和定位照明功能。在驾驶员熄火后（由二挡变为一挡），大灯延迟关闭功能启用，启用时间60s。其信号路径为：雨量／光线传感器通过局域互联网（LINB16）将环境亮度信息（昏暗程度）发送至前SAM控制单元，当前SAM识别到黑暗时，前SAM控制单元促动停车灯／驻车灯。此外，前SAM还会将开启环境照明的请求发送至左前车门控制单元（N69/1）、右前车门控制单元（N69/2）、左后车门控制单元（N69/3）、右后车门控制单元（N69/4）、左侧大灯控制单元、右侧大灯控制单元。这样，左前车门控制单元促动左侧外部后视镜环境照明灯和左前车门外拉手照明，右前车门控制单元促动右侧外部后视镜环境照明灯和右前车门外拉手照明，左后车门控制单元促动左后车门外拉手照明，右后车门控制单元促动右后车门外拉手照明，左侧和右侧大灯控制单元分别促动左前和右前环境照明灯。在解锁车辆时，环境照明开启并维持开启状态40s（自动重锁时间）。此外，环境照明功能需要在COMAND控制单元中进行设置，为此，COMAND控制单元通过用户接口CAN、 N73和CAN B，将“环境照明”启用信号发送至前SAM控制单元。
