奔驰S级48车载电气系统(下)
来源:汽车维修与保养  作者:佚名  2019-03-29 15:42:40

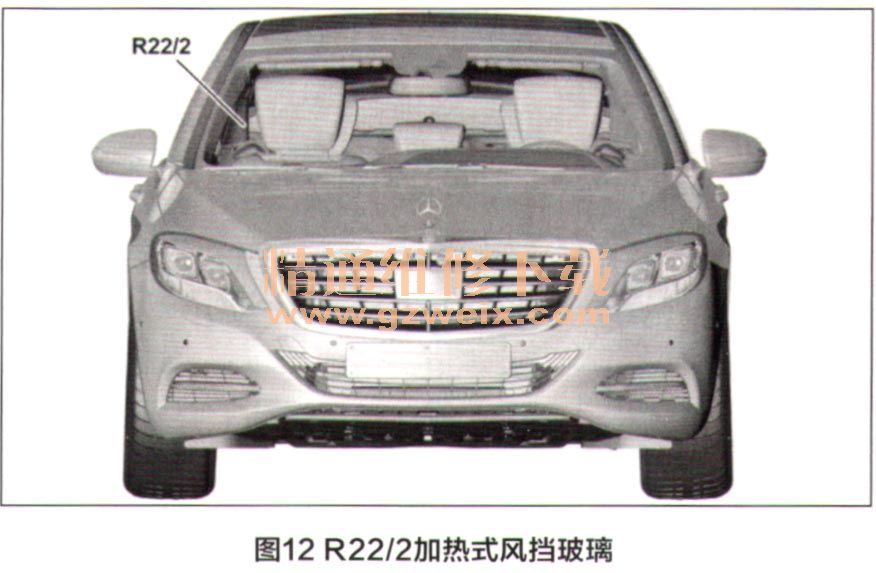

    8.风挡玻璃加热器(R22/2)
    为防止结冰和起雾,可对风挡玻璃进行加热。风挡玻璃加热器通过电源开关进行操控,开关信号由空调控制单元读取,然后空调控制单元计算规定的热量输出值,并将其通过LIN线传送至风挡玻璃加热器控制单元(N61),N61据此促动加热式风挡玻璃。此外,N61还监控加热式风挡玻璃的功能,并将相应的基本数据(例如:加热式风挡玻璃的耗电量、温度或短路情况)反馈至空调控制单元,而空调控制单元(N22/1)通过评估以下变量来控制和监视加热式风挡玻璃功能。
(1)除霜功能的状态
    通过操作智能气候控制系统操控单元(N58/1)上的除霜按钮来启动除霜功能,操控单元直接读取除霜按钮的状态,并将该信号通过LIN线传送至智能气候控制单元。当按下了除霜按钮且车外温度低于10℃时,智能气候控制单元就会启动加热式风挡玻璃功能,如果再次按下除霜按钮,智能气候控制单元就会终止此功能。
(2)车外温度
    室外温度传感器(B14)监测车外的环境温度,前SAM控制单元(N10/6)直接读取该传感器的信号并计算车外温度,然后通过CAN总线将信号发送至空调控制单元;当车外温度低于5℃且除霜功能启动时,智能气候控制单元就会启动加热式风挡玻璃功能。
(3)起雾倾向
    起雾指数描述了风挡玻璃内侧起雾的趋势,它用露点温度来计算。湿度和温度传感器(B38/2b3)集成在雨量/光线传感器(B38/2)中,该传感器直接测量风挡玻璃(图12)内侧的相对空气湿度和表面温度,然后雨量/光线传感器根据这些数值计算出露点温度,通过对比表面温度与露点温度,从而能检测到任何即将发生的风挡玻璃起雾现象,并通过LIN总线、前SAM控制单元和CANB总线将采集到的信号发送至智能气候控制单元。如果即将发生起雾现象,智能气候控制单元就会启用加热式风挡玻璃功能。

[1] [2] [3]  下一页
