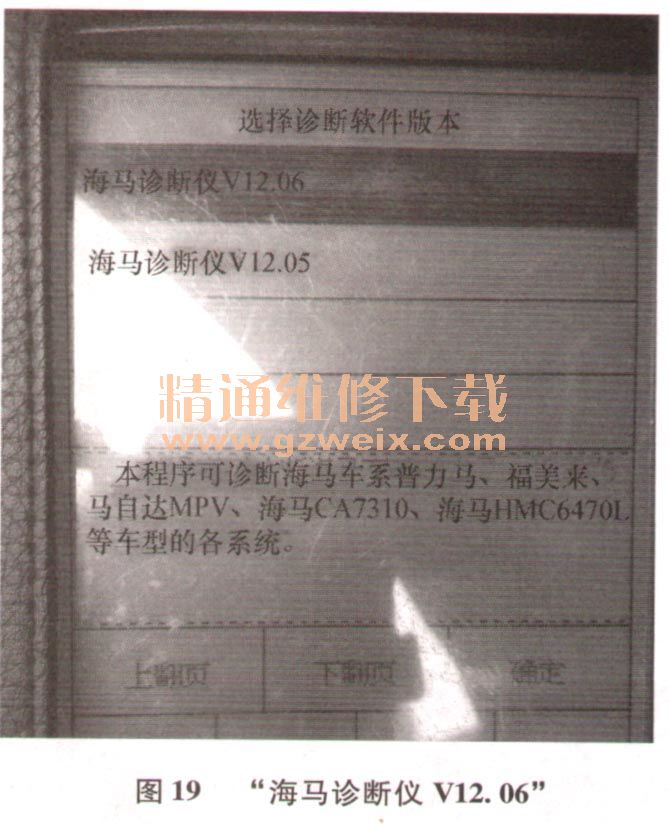

8）点击“海马诊断仪V12.06"（图19）。在X-431不断升级过程中，在CF卡里可能存储多个版本的诊断软件，以选择最新版本为先。

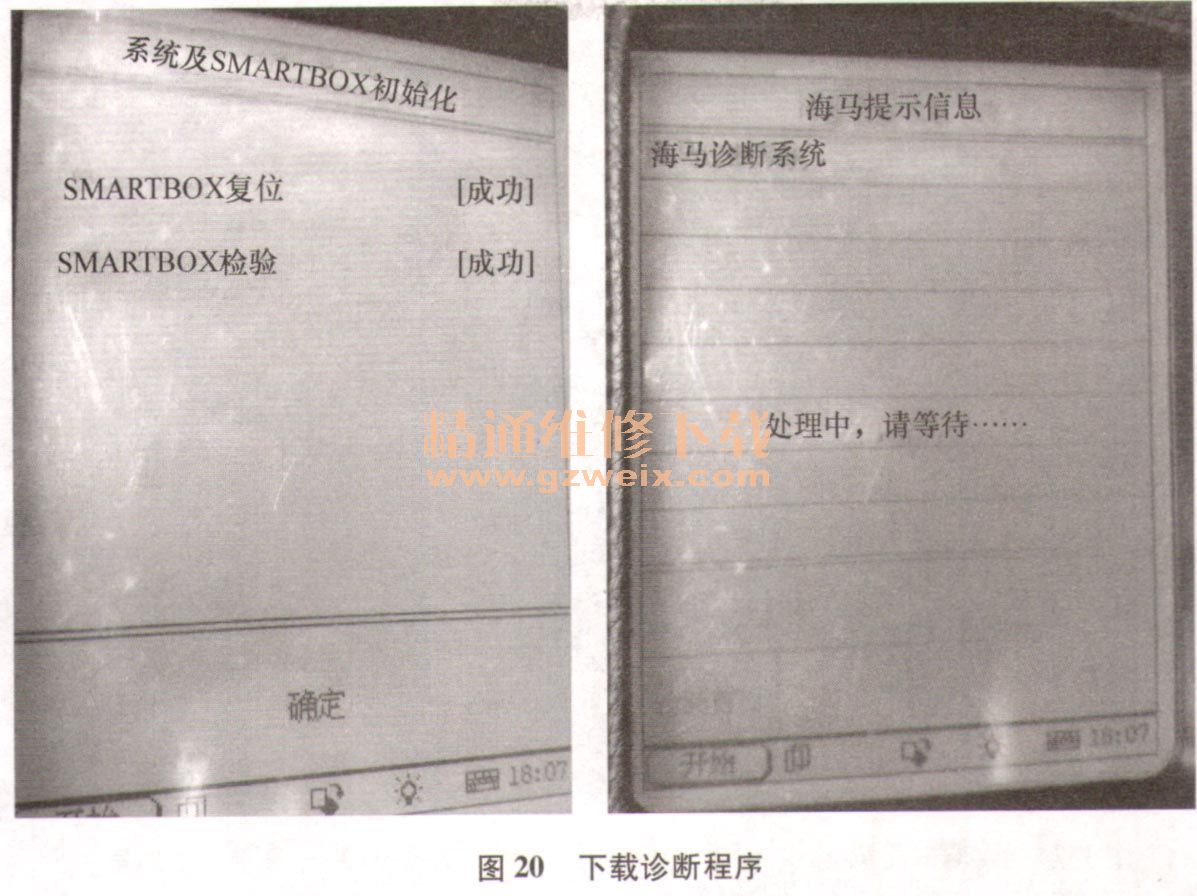

    9）点击“确定”按钮，X-431将对SMARTBOX进行复位和检测，并从CF卡下载诊断程序（图20 ）。

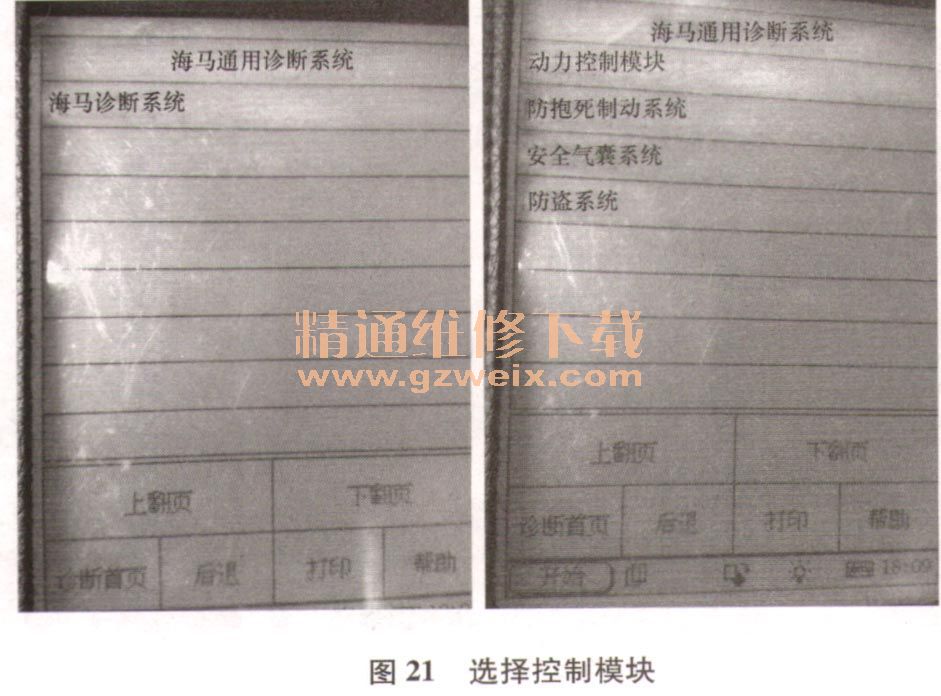

10）下载诊断程序完毕，然后点击“海马诊断系统”，进人汽车各系统的选择控制模块（图21），最后进人功能菜单进行测试。

3．读取故障码

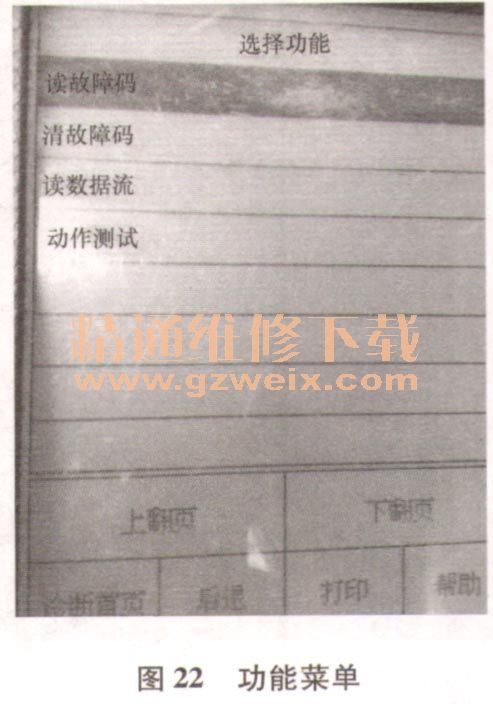

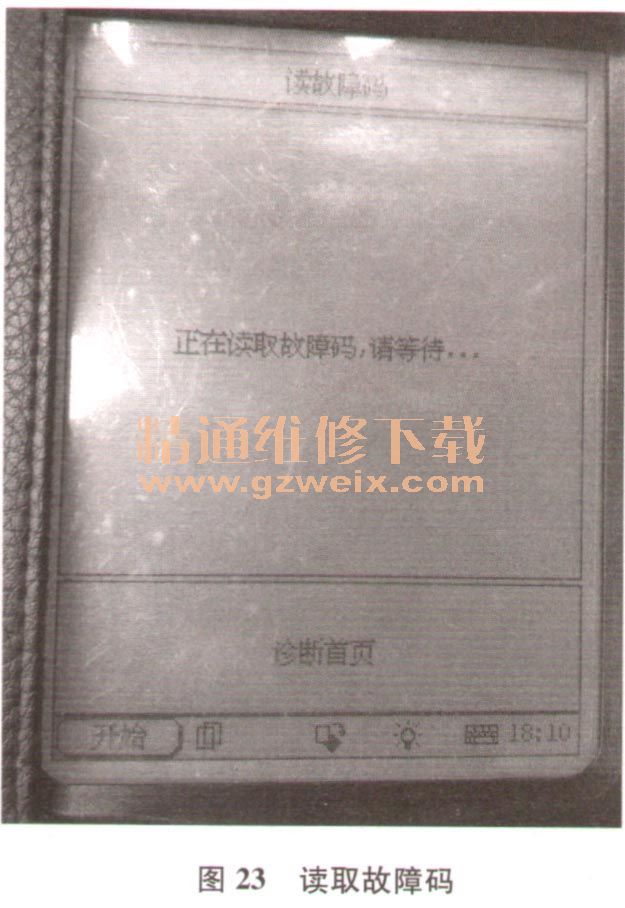

1）首先启动诊断程序，如进人“马自达动力控制系统”，然后在功能菜单中点击“读取故障码”（图22），X-431开始读取故障码及故障内容（图23）。

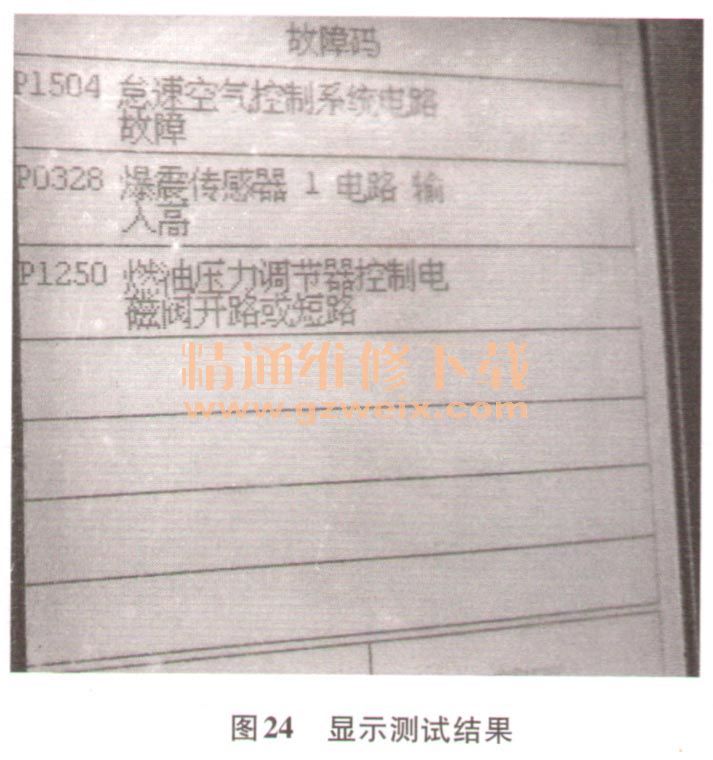

2）测试完毕后，在显示屏显示测试结果（图24）。

4．清除故障码

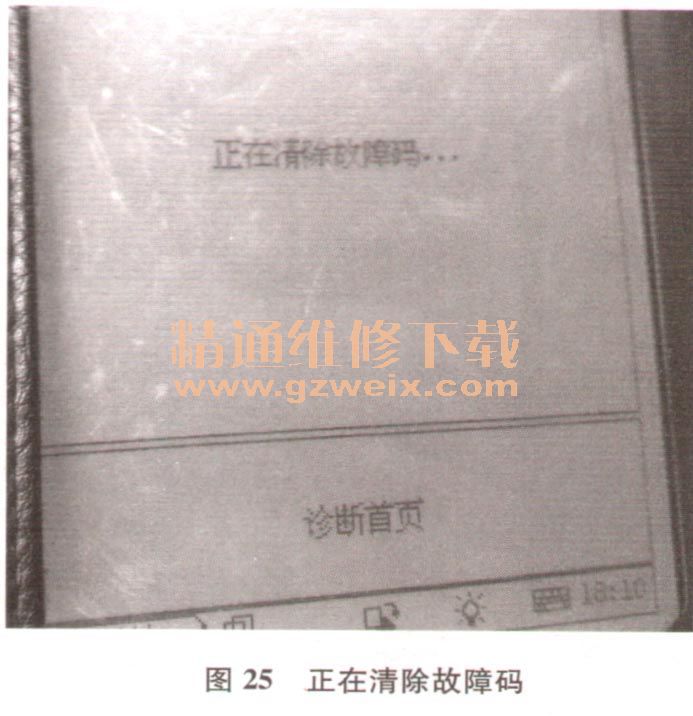

1）首先启动诊断程序，在功能菜单中点击“清除故障码”，X-431开始清除故障码及故障内容（图25）。

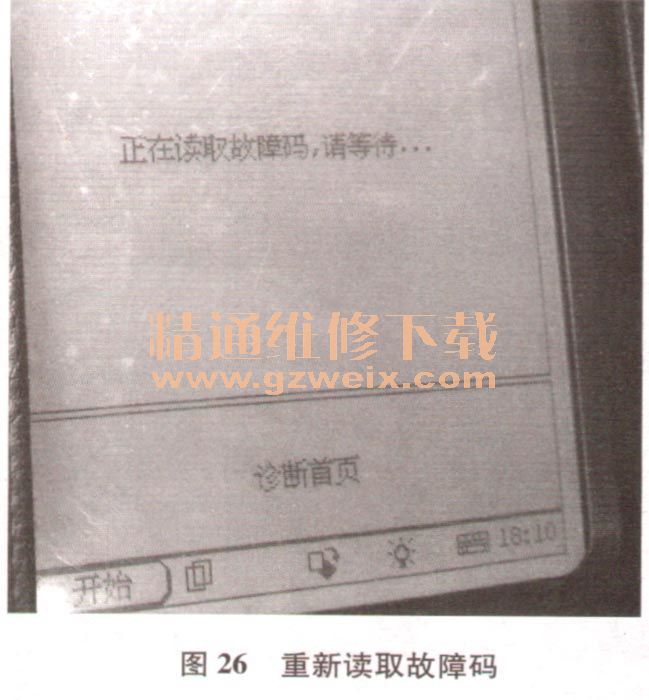

2）重新用X-431读取故障码（图26），当系统没有故障码显示时则故障码清理完毕。
