汽车数据流与波形读取设备及使用
来源:本站整理  作者:佚名  2019-04-23 07:38:54

    一、汽车故障诊断仪
    1.汽车故障诊断仪功能
    以元征X431(图11)为例介绍汽车故障诊断仪的功能。它用计算机技术对汽车内部各电控系统进行自动化检测,检测结果以文字、数据、波形等形式显示在显示屏上,具有读取故障码、清除故障码、读取数据流及波形、动作测试等功能。

    2.启动诊断程序
    以用元征X431进人海马诊断系统为例,启动诊断程序的操作方法如下:

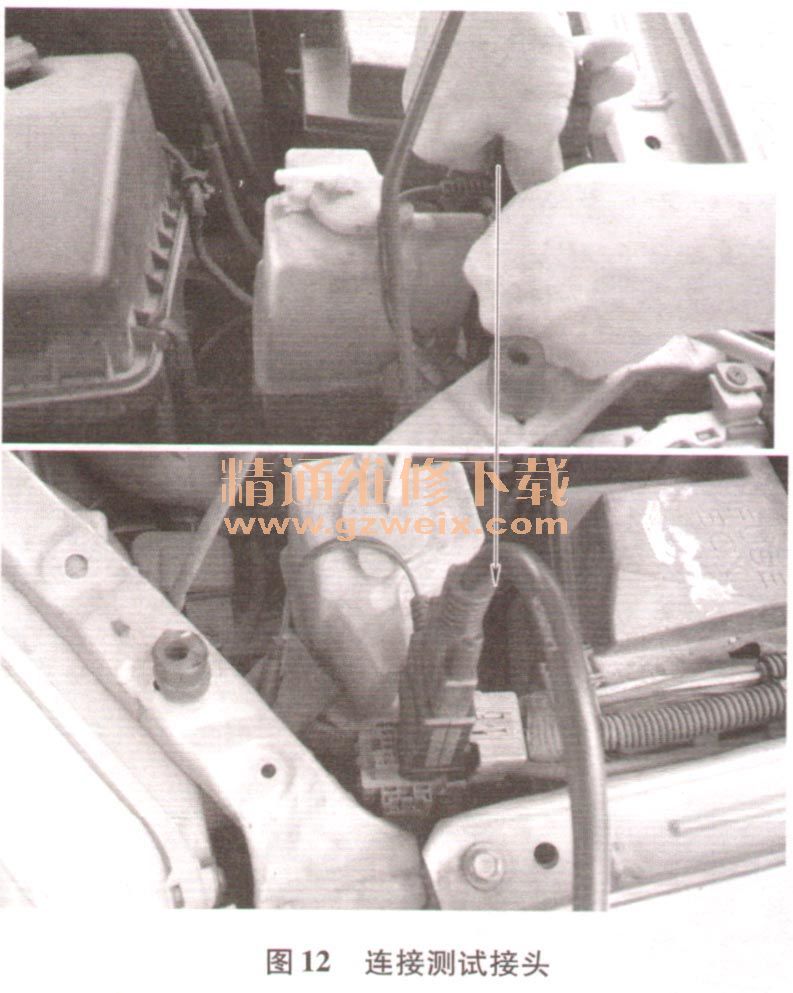

    1)在车辆上找到诊断座,然后将测试接头与汽车诊断座相连接(图12)。注意:如果所测汽车的诊断座电源电力不足或其电源引脚损坏,可通过以下任一方式获取电源:

    ①将汽车点烟器取出,然后将点烟器线束的一端插人汽车点烟器孔,另一端与X-431测试主线的电源插头连接。当需关闭点火开关时应先关闭X-431,以防止非法关机。
    ②将双钳电源线的电源钳夹在蓄电池的正、负极,另外一端插人X-431测试主线的电源插头。
    ③将电源转接线的一端插人100~240V交流电源插座,另一端插人开关电源的插孔内,并将开关电源的电源插头与X-431测试主线的电源插头连接。
    2)连接完成后,按“POWER”键启动X-431(图13)。

    3)点击“开始”,并在其弹出菜单中选择“诊断程序”。“汽车解码程序”(图14)。

4)点击“汽车解码程序”,然后进人X-431等待界面(图15)。

5)等待几十秒后,显示X-431开始界面(图16)。

6)点击X-431开始界面的“开始”,然后进人X-431车系选择界面(图17)。

7)如点击海马图标,显示屏显示海马车系诊断程序版本选择菜单(图18)。

[1] [2] [3] [4] [5]  下一页
