从DME系统电路图(图9)可以看出,电子气门控制伺服电机通过u、V、W三相进行控制。从线路代码BLDC_U、BLDCV、BLDC W可以知道,电子气门控制伺服电机其实就是三相无刷直流电机。那么,DME是如何控制这三相电机的呢?

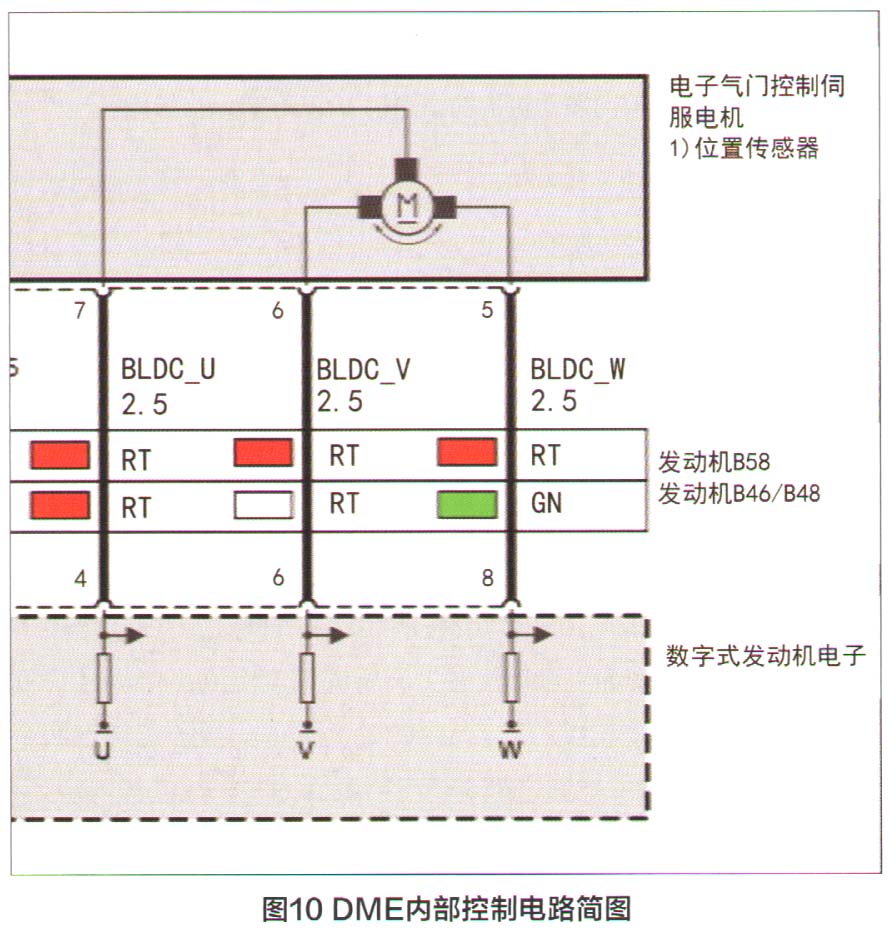

从电子气门控制伺服电机在DME内部的控制电路简图(图10)可以看出,电源PDM内部的熔丝F06经过5B的2号针脚进入DME内的过滤电感,给晶体管A、B、C供电。这三个晶体管控制电机的三相电源,而另外三个晶体管D、E、F负责控制电机三相绕组的接地。上述六个晶体管组成一个桥式电路,由电机控制芯片统一管理,按照程序设定的顺序接通,就可以完成对电机U、V、W三相绕组的控制。由于电机是电感元件,所以在正极还并联了6个电容,以防止干扰车载电压。
电子气门控制伺服电机最大电流为40A,在超过200ms的时间段内最大可提供20A的电流,按脉冲宽度调制控制电子气门的控制伺服电机。发动机关闭时,伺服电机的电流为O,但如果是使用遥控钥匙解锁,或打开点火开关,电机就会被OME激活,此时会听到电机运转的声音,之后电机的电流又将回到O,只有当发动机启动之后,伺服电机的电流才会随着发动机的负荷改变而发生变化,负荷越大电流越大。在发动机熄火后,伺服电机还会工作一段很短的时间,其目的是保证发动机关闭后,电子气门停留在最大的位置上,以便下次启动时有足够的新鲜空气进入发动机。
