浅谈奔驰S级预安全系统增强版
来源:汽车维修与保养  作者:佚名  2020-10-18 09:13:35


三、功能介绍

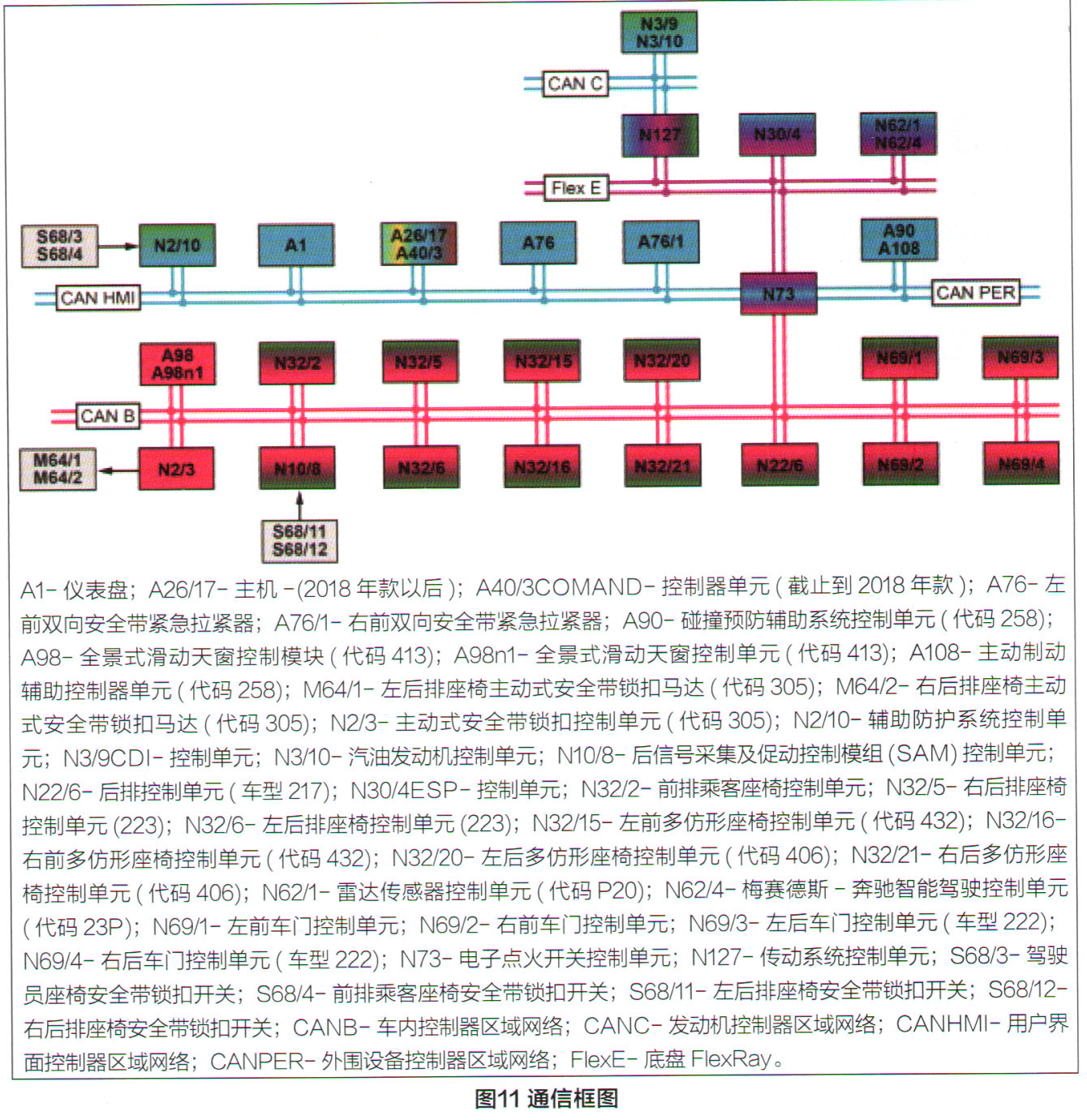

    为更好的理解P R E -SAFEPLUS功能,借助相应的原理图来进一步说明,在图11中CAN总线和LIN总线都具有双向性,即能传输又能接收信息。N73作为中央网关构成了不同CAN网络的数据接口,即不同CAN网络之间的通信需要借助N73来确定信号优先权和转换为CAN信号类型。这样,该系统可通过以下几个方面进行了解:
1.感测车辆状态功能

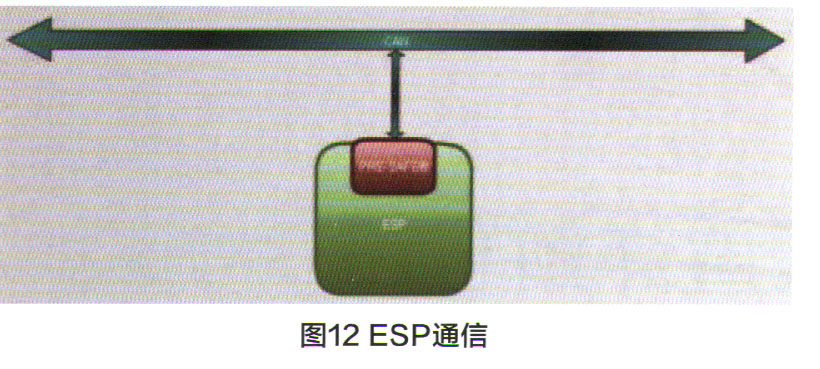

    ESP控制单元(图12)不仅评估车轮转速、车辆的自然动态(横向加速度和纵向加速度)、转向角的变化来确定车辆的当前状态,而且还评估来自不同驾驶辅助系统的“自动制动”信号和对面物体的相对速度信号,据此确定是否触发PRE-SAFE功能。对于装配驾驶辅助组件增强版(代码P20的车辆,雷达传感器控制单元通过悬挂系统FIexRay将“自动制动”信号或相对速度传输到ESP控制单元;对于装配碰撞预防辅助系统增强版(代码258)的车辆,碰撞预防辅助控制器单元通过外围设备控制器区域网络、电子点火开关和悬挂系统FIexRay将“自动制动”信号传输到ESP控制单元。
    在下列情况下ESP触发预防性安全系统:
    (1)紧急制动,驾驶员快速踩下制动踏板,表示凉慌下的反应。
    (2)完全制动,驾驶员的减速请求大大高于物理上可能的车辆减速(如水路打滑、结冰或下雪),防抱死制动系统(ABS)做出强力制动干预。
    (3)严重转向过度,车尾急甩,并且ESP控制单元做出强力稳定性干预。
    (4)严重的转向不足,车辆在前轮处产生一定时间的推力,ESP控制单元进行强烈的稳定性干预。
    (5)侧风稳定技术,从特定车道漂移,与强ESP稳定干预相关。
    (6)紧急转向移动:车辆在高速行驶时的快速转向移动,表示驾驶员惊慌下的反应,暗示驾驶员没有能力处理该状况。
    (7)二次事故,一次事故后引发的其他事故。
    此外,在装配驾驶辅助组件(代码23P)或驾驶辅助组件增强版(代码P20)或主动制动辅助(代码258)的车辆中,ESP控制单元还将触发以下功能:
    (1)通过BASPLUS(制动辅助系统增强版)进行强力制动支持,驾驶员在雷达支持的周围环境评估基础上发起强力制动支持申请,应对识别到的纵向碰撞危险。
    (2)通过PRE-SAFE制动功能进行自动制动,在雷达辅助的周围环境评估基础上,当识别到线性交通流中存在碰撞风险时,通过PRE-SAFE制动功能进行车辆减速。
    (3)盲点辅助系统的自动路线校正,在雷达辅助的周围环境评估基础上,当盲点区域中出现车辆发生侧向碰撞的风险时,通过制动系统进行重要的路线校正干预。
    (4)在前面/后面/侧面碰撞物体检测,在雷达辅助的周围环境评估基础上,识别即将发生的碰撞情形。

上一页  [1] [2] [3] [4]  下一页
