2.B-ISG（皮带驱动启动／发电机）

（1）功能

    ①发电（与交流发电机相同）；

    ②再生能量回收（与减速能量回收制动（i-ELOOP）相同）；

    ③动力辅助，最大电机辅助：5-6kW（7-8hp）-+仅辅助；

    ④智能怠速停止状态的启动发动机（不是启动机马达）。

（2）B-ISG结构

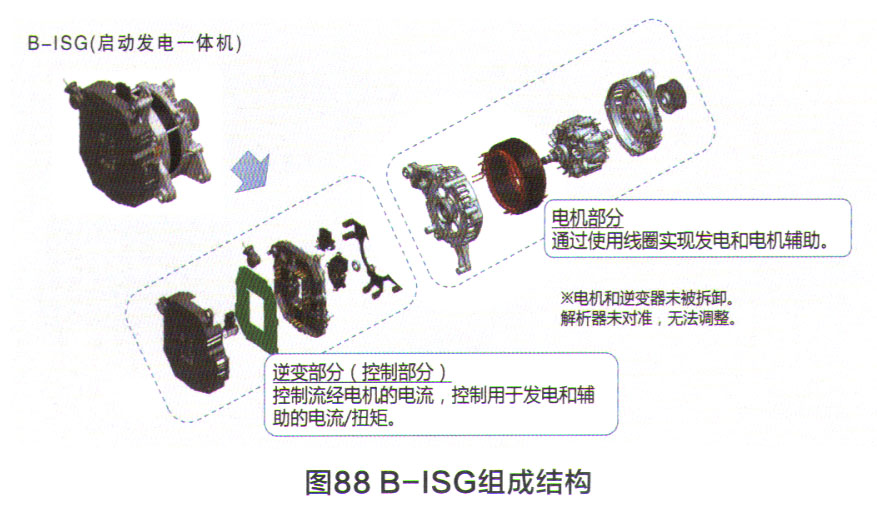

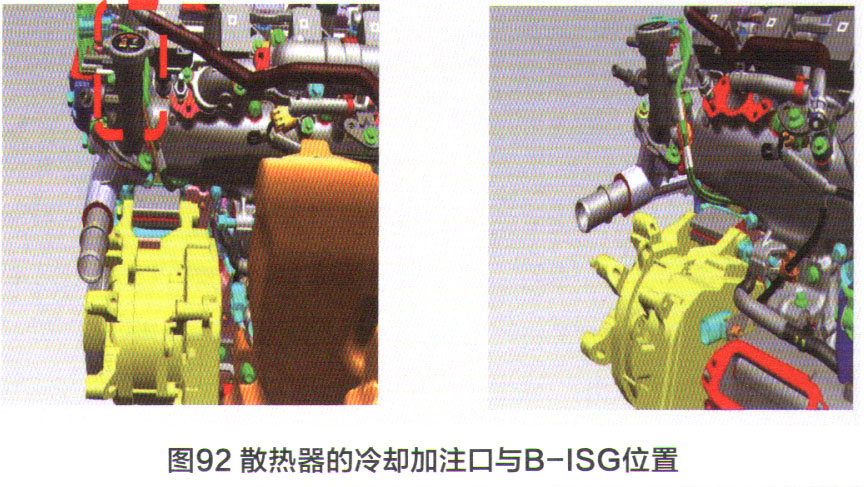

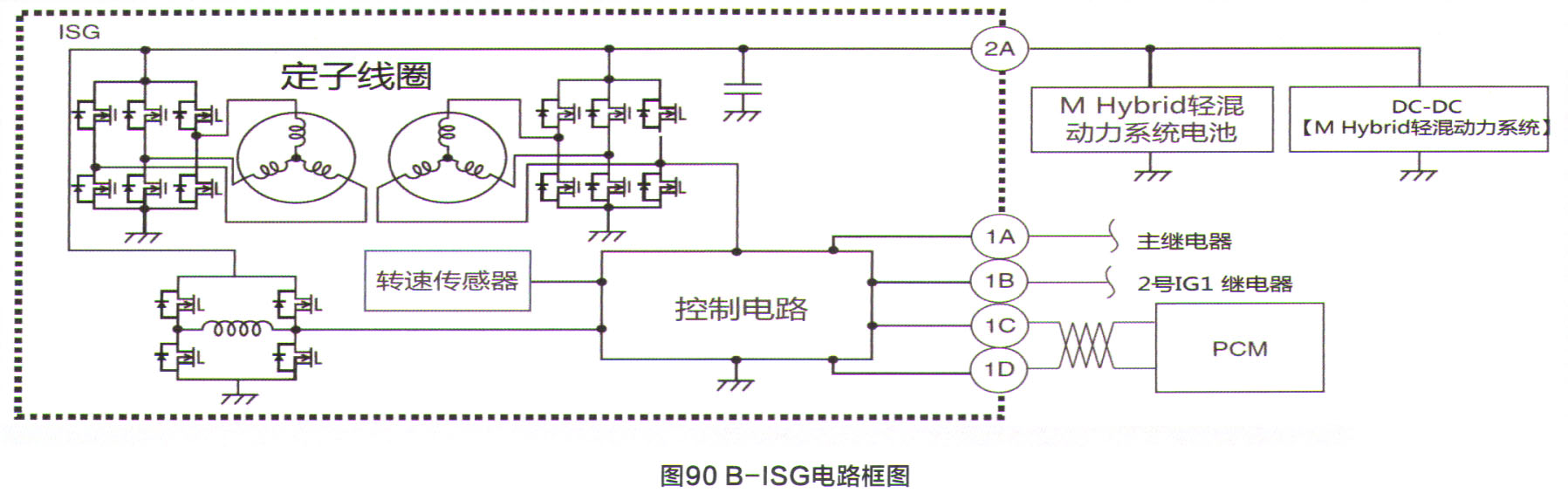

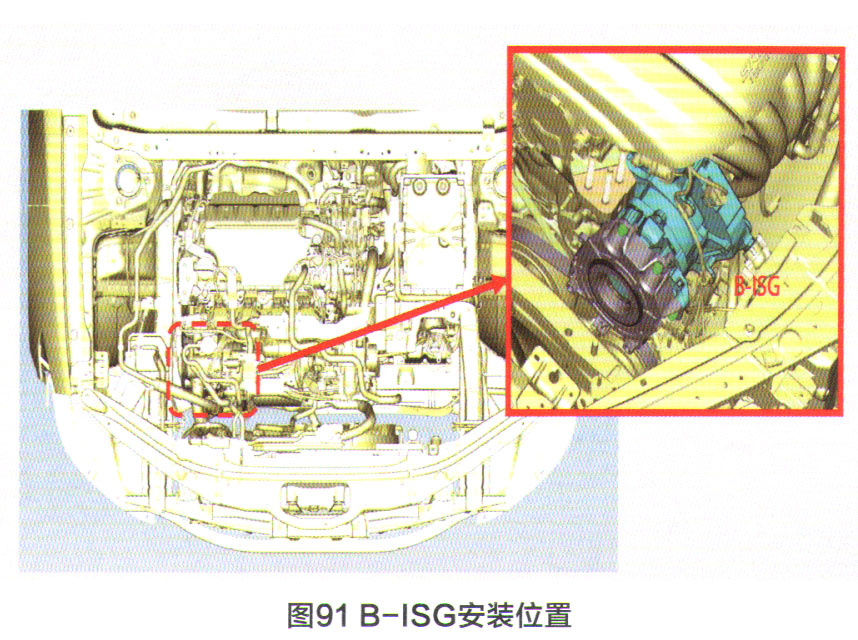

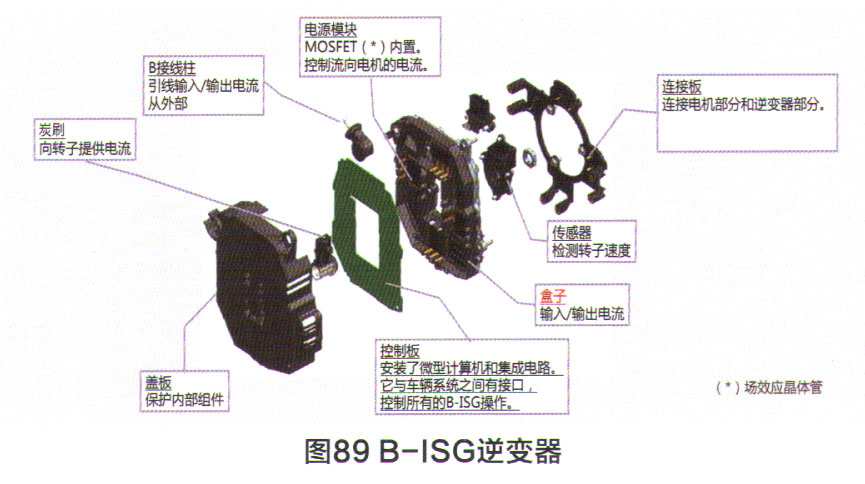

    B-ISG由逆变部分（控制部分）和电机本体部分组成，如图88所示。图89是B-ISG逆变部分（控制部分）组成。图90是B-ISG电路框图。B-ISG安装位置如图91所示。在B-ISG正上方有一个散热器的冷却加注口，如图92所示，加注冷却液时注意不要溢出。

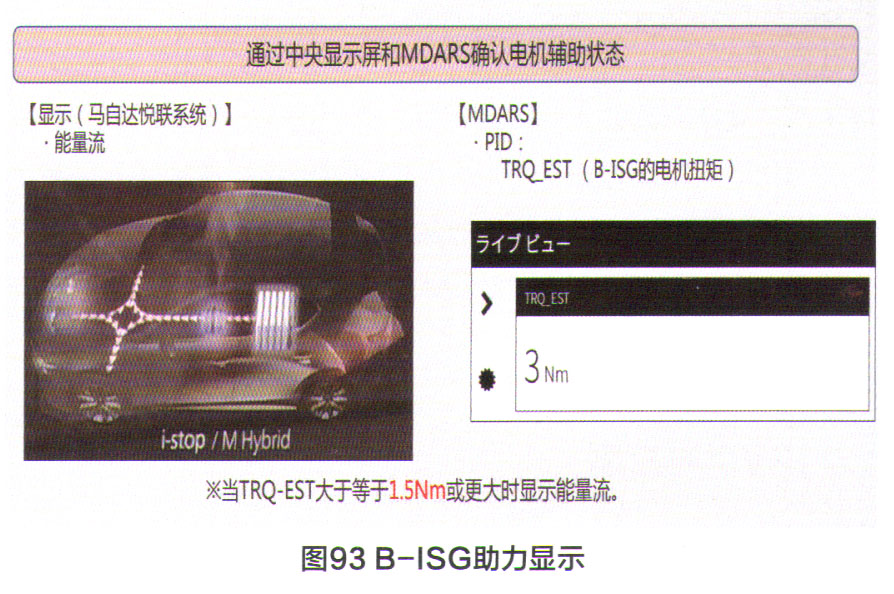

    B-ISO助力通过中央显示屏和MDARS确认电机辅助状态，如图93所示。
