三相交流燃油泵的结构特点与检修技巧
来源:汽车维修与保养  作者:佚名  2023-02-23 08:35:33

三、三相交流燃油泵的电路原理
    三相交流燃油泵有四个针脚,分别是负极、U1相、U2相、U3相供电电压,如图3所示。

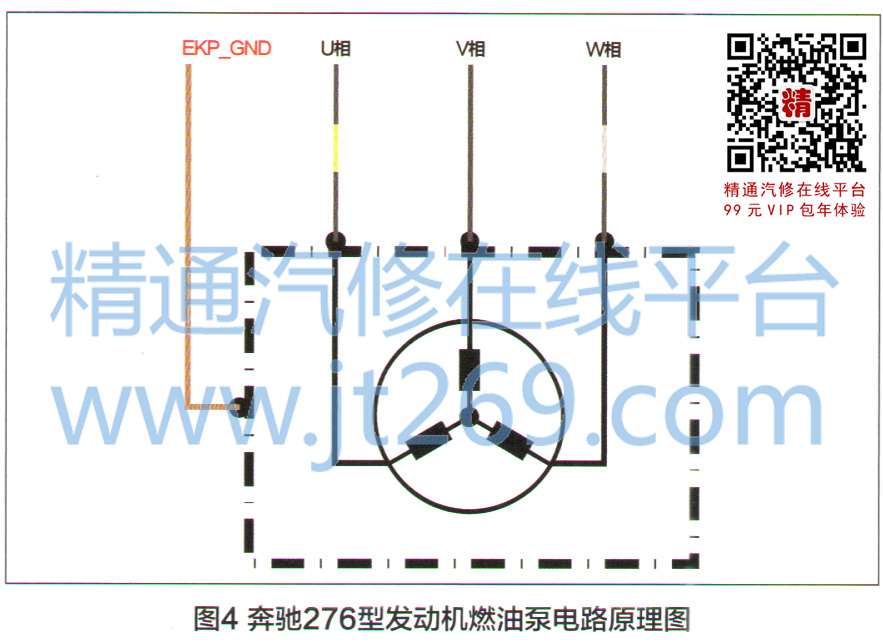

    奔驰276型发动机上的三相交流燃油泵由燃油泵控制单元驱动,有四根导线,分别是负极接地线、U相、V相、W相供电电压线,如图4所示。
四、三相交流燃油泵的检修
    当电动燃油泵失灵时,一般会出现以下两种情况:
    1.在[KPS电动燃油泵控制单元或发动机控制单元中存储有相应的故障码;
    2.组合仪表台上的报警灯和指示灯点亮,并且在组合仪表台上出现故障提示信息。
    在发动机控制单元与燃油泵控制单元之间的PWM数据导线断路时,燃油泵控制单元以最大系统功率控制电动燃油泵。PWM数据导线断路时,只会在控制单元中存储故障码,而不会通过点亮警告和指示灯等方式提示车主。三相交流燃油泵采用持续满负荷运行的设计,即使在PWM数据导线长时间断路的情况下也不会损坏。在安装和使用时应注意,过度无润滑运行时间超过1min将会引起电动燃油泵过热而损坏。
    与普通直流燃油泵不同的是,三相交流燃油泵并不能通过12V直接通电驱动的方式进行测试。那么,如果判断三相交流燃油泵的工作性能呢?下面介绍三相交流燃油泵的检测方法。
    1.测量三相绕组的直流电阻。使用万用表或毫欧表分别测量燃油泵U-V相、V-W相、u-W相的直流电阻值,正常状态时所测得的阻值应相差不大,如图5所示。需要注意的是:直流电阻正常时只能说明三相交流燃油泵线圈是正常的,但并不能说明燃油泵能够提供足够和稳定的燃油压力。
    2.测量三相绕组的供电电压和波形。以2012款保时捷帕拉梅拉4.8L三相燃油泵为例,点火开关置于OFF位置时,分别测量U相、V相、W相的电压,正常应在3.5V左右,如图6所示。
    将点火开关置于ON位置时,三相交流燃油泵将会工作3s左右,用于提供预供油压力,此时用示波器分别测量u相、v相、W相的波形,正常情况下将可以获得0-12.5V的正弦波形。如果此时使用万用表测量u相、V相、W相,正常情况下只能测得6V左右的电压。
