在工作中,经常会遇到鼠笼式三相交流异步电动机的Y形与Δ形连接,有时电动机接线盒中六根引出线,既未连接又未标注,如:U1、V1、W1、U2、V2、W2或D1、D2、D3、D4、D5、D6。此时,若对连接规律不熟悉的,极容易使定子绕组首尾接错,造成不完整的旋转磁场,使启动困难,产生振动噪音,导致三相电流不平衡,极易烧毁定子绕组,因此必须正确判断绕组首尾端,才能正确进行Y形与Δ形连接。

　　判断前,首先用万用表电阻挡确定每相绕组的两个线端,即相通的两个线端为一个绕组,这样就区分三个绕组。根据实践经验,可采用以下几种判断方法较为实用。

　　1、感生电流法
　　

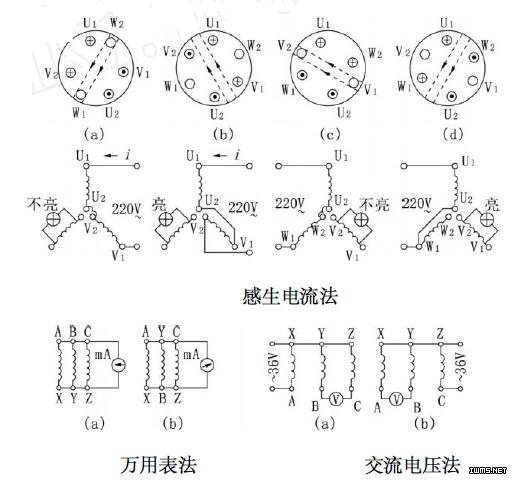

　　如上图所示各法确定每相绕组的首尾(始未),即把任何一相的两线端先标上U1和V2(先规定出一相绕组的始未端,其他绕组的始末端是由此规定而来的),然后按照图中的方法确定第二绕组的始末端V1和V2及第三绕组的始末端W1和W2。

　　如果连成上图(a)所示的情况,两绕组合成的磁通不穿过第三绕组,在第三绕组中就不产生感应电动势,于是电灯不亮。此时,与第一绕组的尾(U2)相连的是第二组的尾(V2)。当连成上图(b)所示的情况,两绕组合成的磁通就穿过第三绕组,在第三绕组中就产生感应电动势,于是电灯就亮。此时,与第一绕组的尾(U2)相连的是第二绕组的头(V1)。

　　这样,第二绕组的始末端V1和V2就确定出来了。

　　同理,根据上图(c)和上图(d)就可确定W1和W2。

　　还有一种更为简便的判断方法,如下左图所示,把三相绕组任意连接并联,将万用表毫安档并在绕组上,用手转动电动机转子,若指针摆动说明绕组首尾连接错误,可将两相线头对调重新测试,直到指针不动。此时,表明绕组的首尾端已连接正确。采用此法测试的电动机必须有剩磁,否则不能产生感生电流。

　　2、交流电压法
　　
　　将电动机定子绕组连接成Y形,把36V以下的交流电接入其中一相,用万用表交流电压档测量其余两相出线,如下右图(a)所示,记下有无读数。然后,换成下右图(b)的接法,再记下有无读数,最后判断如下:

　　a.两次均无读数,表示绕组首尾端连接正确;b.两次均有读数,表示两次中没有接入电源的哪一相绕组的首尾反接;c.两次中一次有读数,一次无读数,则没有读数的那一次,接电源的绕组首尾反接。
