三相交流电动机全波整流可逆能耗制动控制电路
来源:本站整理  作者:佚名  2011-11-22 14:33:26

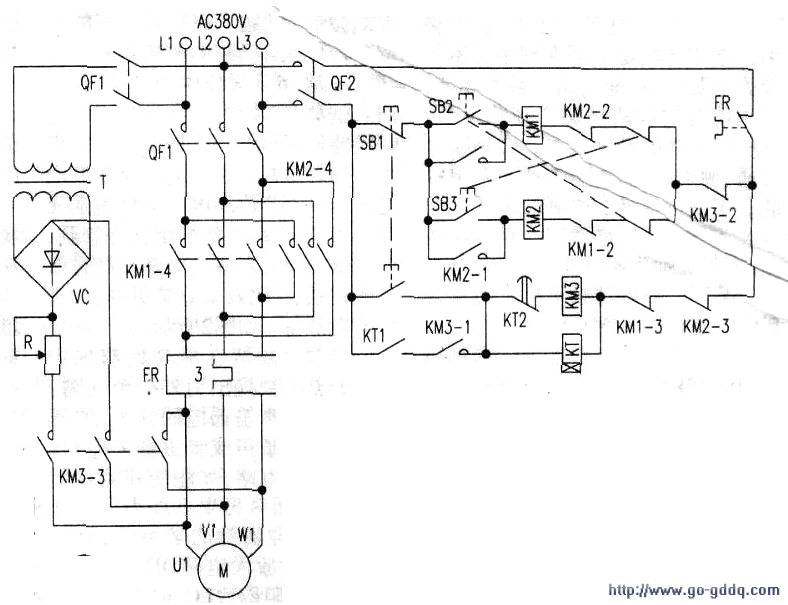

  该电路如下图所示。制动回路采用变压器降压、桥式整流,通人电机绕组,产生静止磁场进行能耗制动。

  1、启动

  按下启动按钮SB2.正转接触器KM1线圈得电吸合,其常开触点KMl-1闭合自锁,其常闭触点KMl-2断开互锁,KM1的主触点KMl-4闭合,接通电机电源,电动机M正转运行:当按下启动按钮SB3时.反转接触器KM2线圈得电吸合,其常开触点KM2-1闭合自锁,其常闭触点KM2-2断开互锁,KM2的主触点KM2-4闭合接通电机M三相电源,电动机M反转运行。

  2、自由停机

  若轻按停止按钮SBI(即并未彻底按下去).正转接触器KM1(或反转接触器KM2)线圈失电释放,正转接触器KMI的主触点KMI-4(或反转接触器KM2主触点KM2-4)断开。此时,因轻按并未使SB1的常开触点闭合,制动接触器KM3未得电.不能接通制动回路,所以电动机M在惯性力的作用下,慢慢地停下来。

  3、能耗制动

  当按SB1到位(即彻底按下去)时,正转接触器KM1或反转接触器KM2失电,主触点断开,切除电机M的三相电源。同时SB1的常开触点闭合,制动接触器KM3线圈得电,得电式时间继电器KT线圈也得电,制动接触器KM3的主触点KM3-3闭合,接通制动回路,如下图所示。380V电源经变压器T降压,经vc桥式整流,经R、KM3-3,电机绕组Ul与WI并联后,再与绕组VI串联,经~个主触点到桥式整流vc的负端,构成闭合回路,产生静止磁场,将转子吸住,使转子迅速停下来。如果电动机是三角形接法(如圈2虚线所示),此时V1与WI并联后,通过KM3-3的一个触点与vc负端构成回路。绕组UI相没有电流经过,也就不能产生磁场参与制动。若此时制动力不够,制动效果差,可以调节电位器R的电阻值,将制动电流调大些,转子可在很短时间内静止下来。控制回路中的得电式时间继电器KT得电时.KT线圈得电吸合,其瞬动常开触点KTI闭合,其得电延时常闭触点KT2在设定时间(完成制动)内延时断开,切断制动接触器KM3线圈回路,其主触点KM3-3断开.切断电动机绕组制动直流电回路,解除电动机的制动。同时,KM3的常开触点KM3-1断开,得电式时间继电器KT失电,制动过程结束。

  4、故障检修

  (1)按停止按钮SB1到位时.电动机没有制动.KM3不吸台,处于自由停机状态。该故障可能是KM3线圈断路,造成不能吸合,更换接触器。也可能是触点KT2、KTI、KM3-l、KMI-3、KM2-3因烧蚀或污垢造成接触不良,使KM3线圈不能得电吸合,如触点烧蚀不严重,可加以修复,烧蚀严重应予以更换。

  (2)按停止按钮SBI到位.制动接触器KM3能吸合,但没有制动,自由停机。由原理下图a控制圆路可知,制动接触器KM3能吸合,表明KM3.KT线圈回路中的触点接触应没有问题。问题应在制动回路中。故障可能是KM3-3接触不良,不能通电;可能是电阻R开路,也可能是整流桥vc二极管击穿开路所致。用万甩表检查后分别予以修复或更换=(3)按下停止按钮SBI,电动机能制动,但是制动效果不理想。这种现象表明制动接触器线圈回路备触点接触良好,制动回路的KM3-3触点也良好。故障应为得电式延时时间继电器调整时间过短,未能完成制动即断开制动回路。电位器R阻值调整过大,制动电流过小,制动磁力不够强,造成停机时间过长。应将R的阻值调小些,达到理想的制动效果。还可能是整流桥vc的个别二极管短路或开路,使输出的直流制动电流减小,制动磁力不强。更换二极管,故障即可排除。
