电能管理控制单元J644在必要时会将所需要的关闭等级发送到数据总线上。连接在总线系统上的控制单元在读人这些信息后,就会关闭与各个关闭等级相关的用电器。因此,在每个控制单元内都存储有关闭等级将要关闭的用电器的信息。

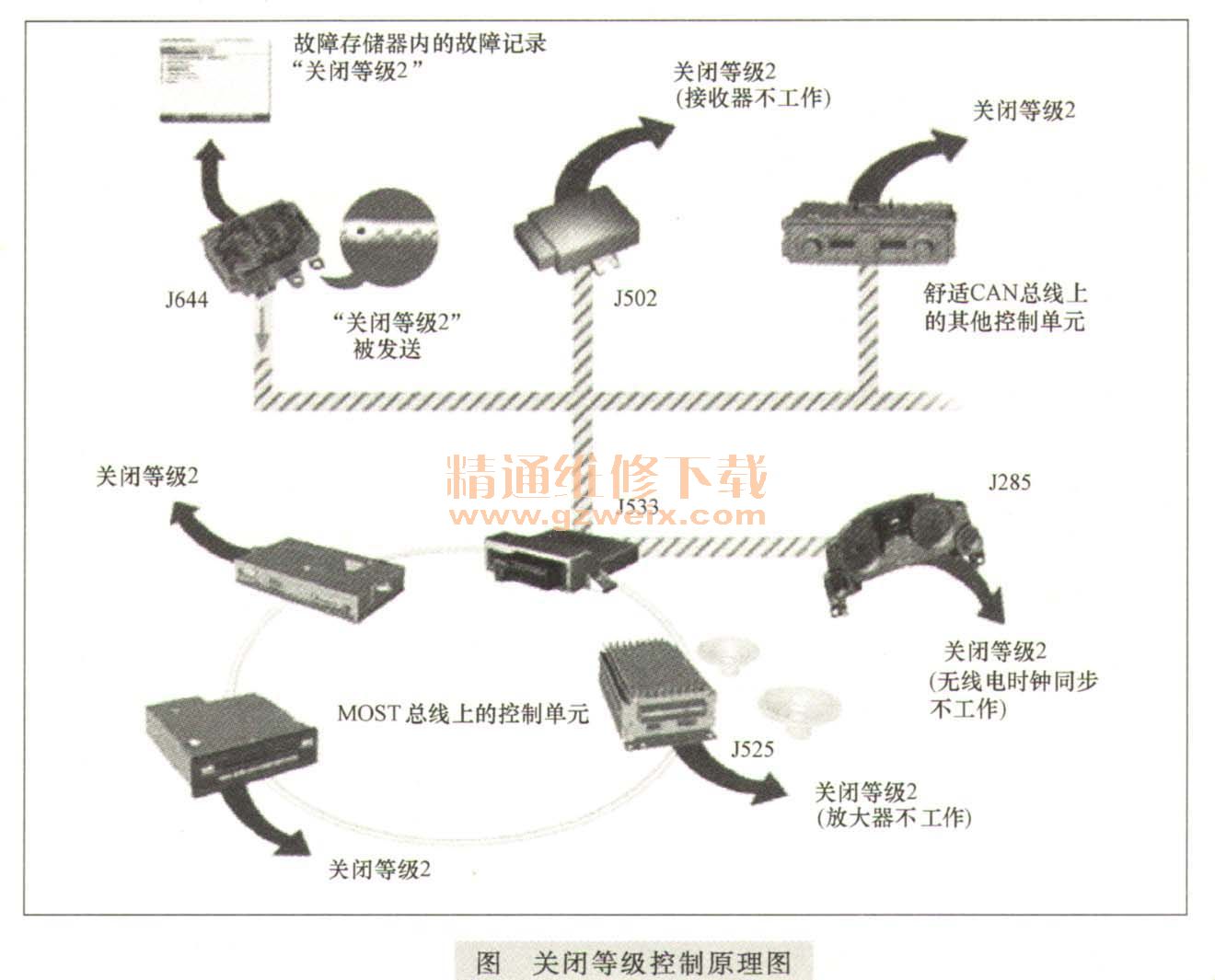

如图1所示,可以看出:电能管理控制单元将“关闭等级2”发送到舒适CAN总线上,于是舒适CAN总线上的控制单元就关闭了与“关闭等级2”相对应的用电器或功能,这个对应的关系存储在相应控制单元的软件内。“等级2”发送到了舒适CAN总线上了。
例如:为了节能,轮胎压力监控控制单元J502关闭了天线接收器。数据总线诊断接口J533会将“关闭等级2”这个信息分配到其他的总线系统上,于是其他总线系统上的所有控制单元也做出反应,即关闭与“关闭等级2”相关的用电器。
接在组合仪表CAN总线上的控制单元J285会关闭无线电时钟的接收器(为节能),或者连接在MOST总线上的数字音响包控制单元J525关闭音频放大器。
