电路图通常可以看作3个部分来阅读处理，最上部、最下部和中部。
最上面的部分为中央配电盒电路，其中标明了熔丝的位置及容量、继电器位置编号及接线端子号等。中间部分是车上的电气元件及连线。最下面的横线是搭铁线，上面标有电路编号和搭铁点位置。搭铁线的标号是为了方便标明在一页画不完的连线的另一端在何处而标注的。

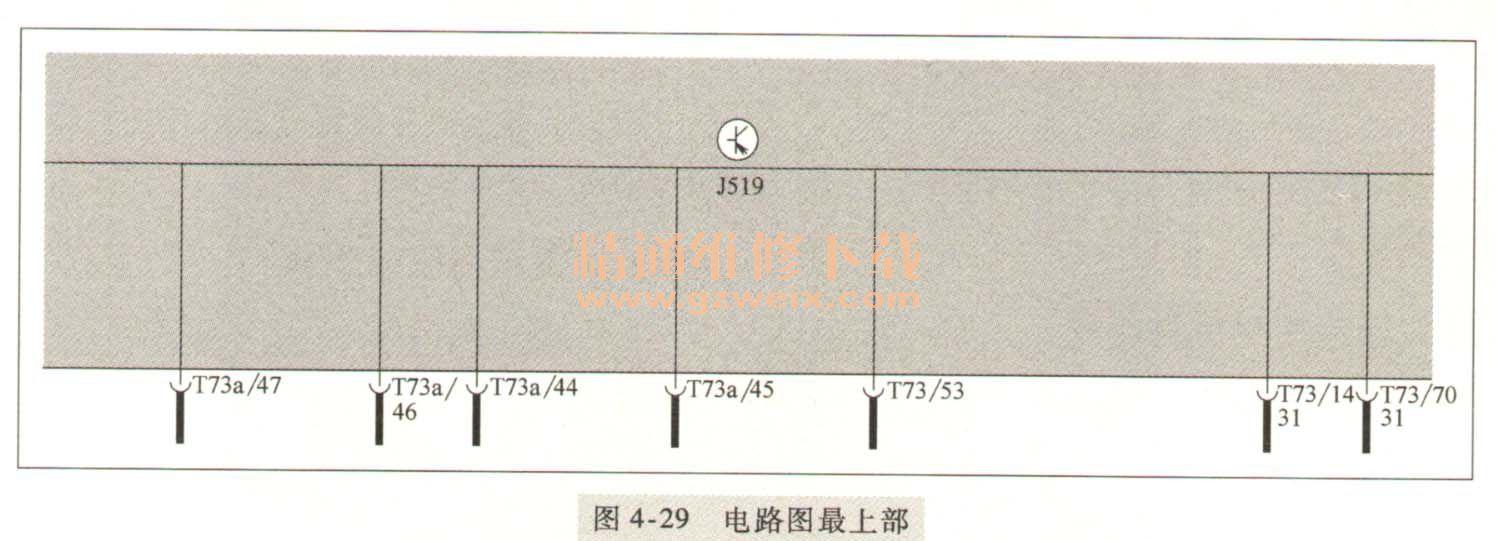

（1）电路图最上部（图4-29）在大众车系电路图中，控制单元（J519）符号置于最上部。

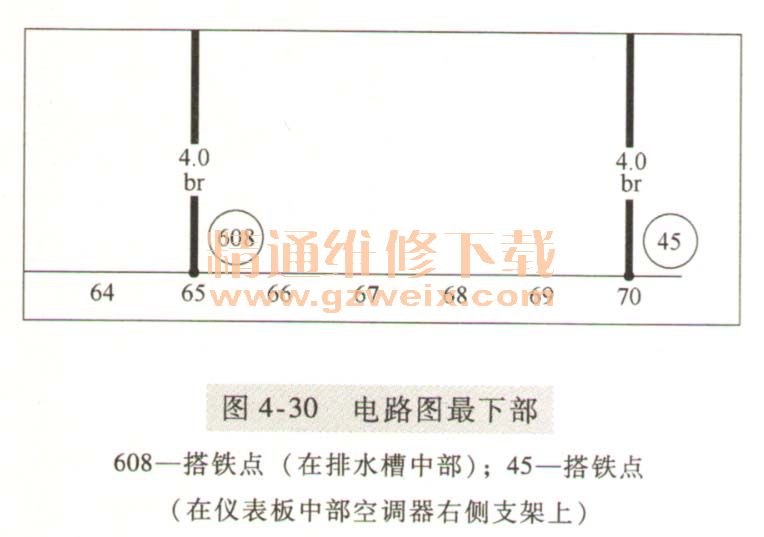

（2）电路图最下部（图4-30）负极搭铁点位于最下部，用图中最下面一条导线表示。

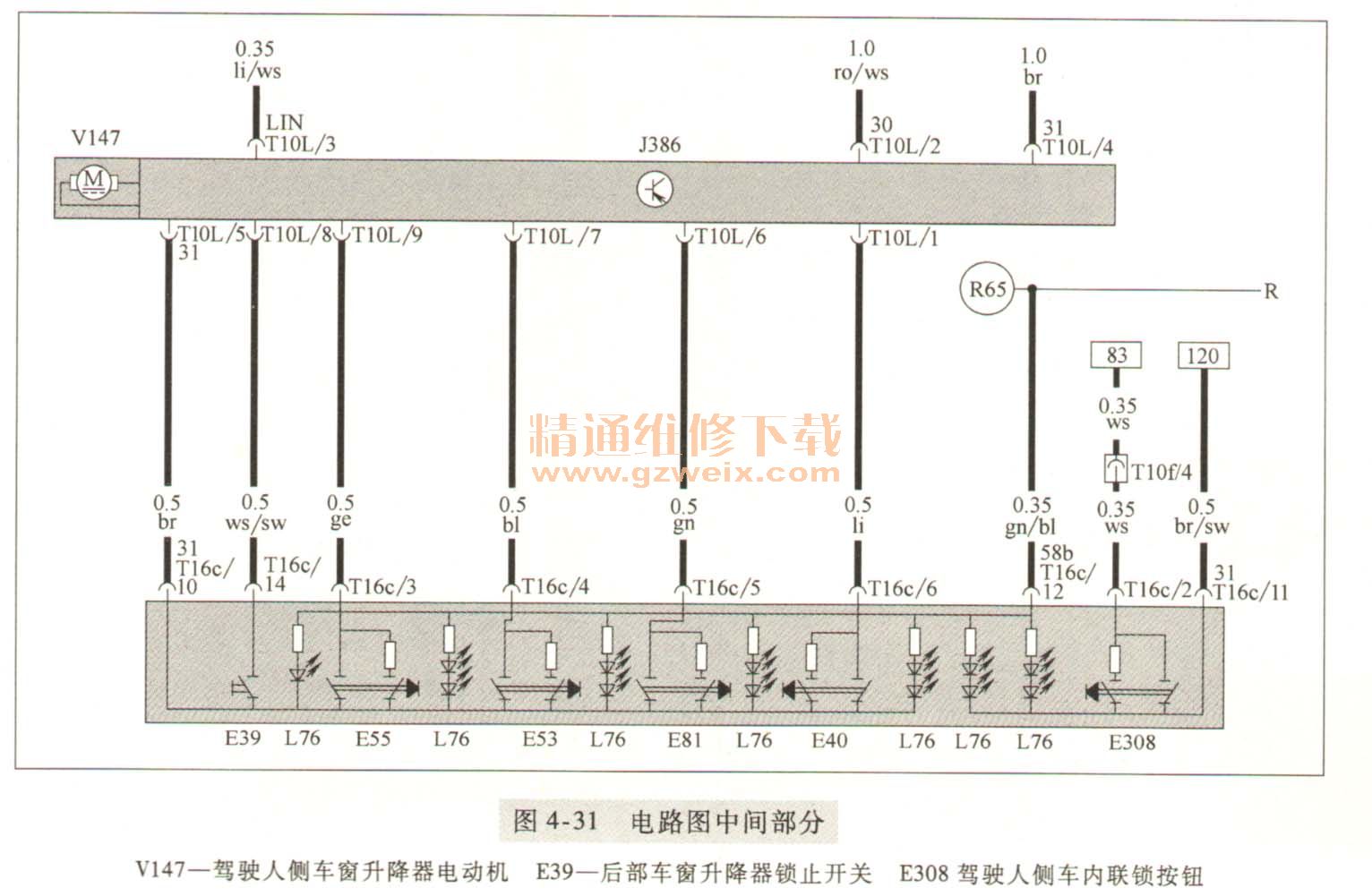

（3）中间部分（图4-31）大众车系电路图中，中间部分是车上的电气元件及连线。
