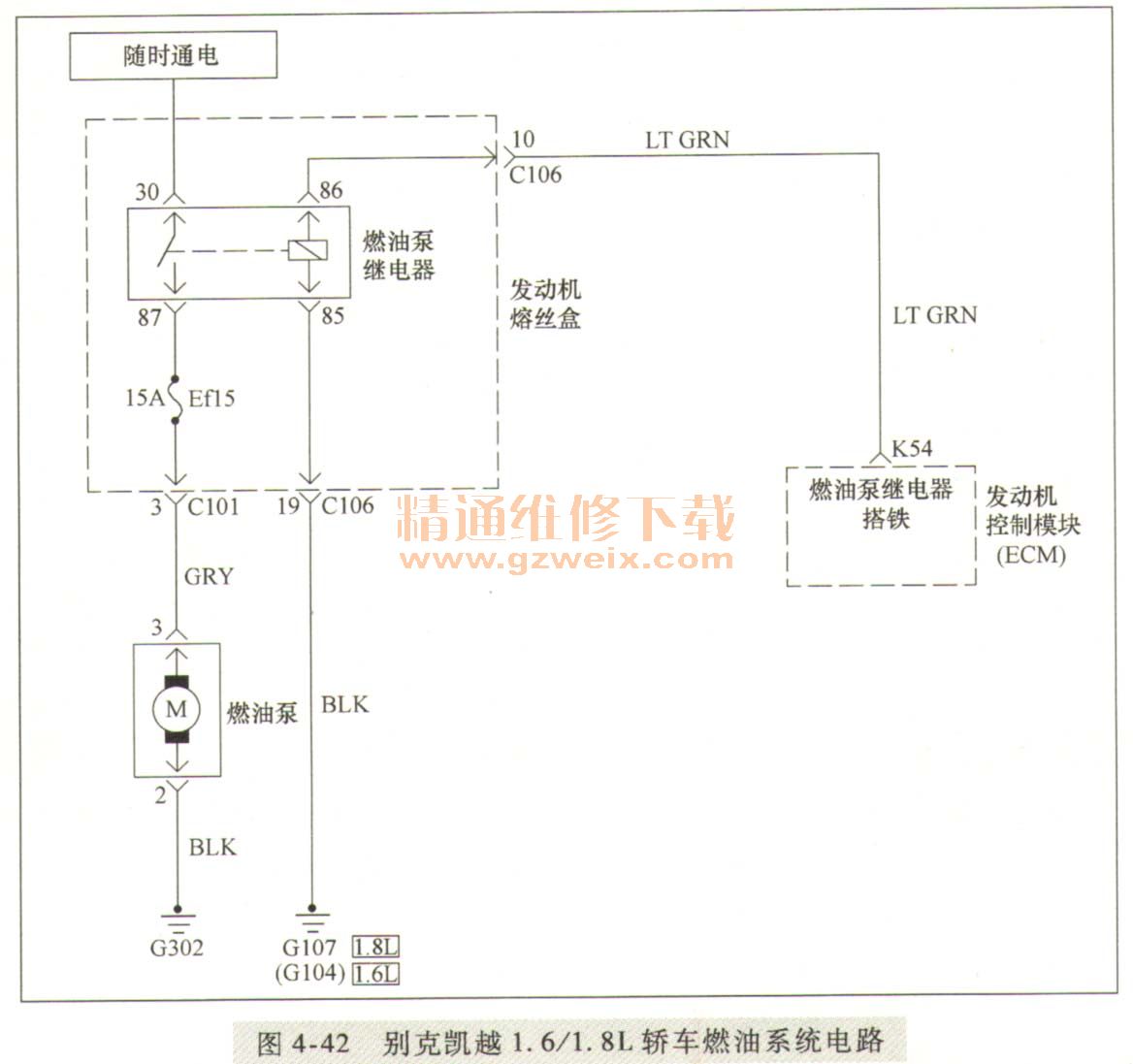

别克凯越1. 6/1. 8L轿车燃油系统电路如图4-42所示。燃油泵工作电路:发动机熔丝盒(此时,熔丝盒内BAT电源→燃油泵继电器30和87号角→熔丝Efl5→熔丝盒0101/3端→3号灰色线→燃油泵电动机→4号黑色线、搭铁。
