宝马加装Click和Drive系统
来源:汽车维修技师  作者:佚名  2016-11-25 09:16:37


    用合适的清洁剂,仔细清洁标记箭头D之内的粘贴面,使其无脂,如图7所示。

    从底板A上去掉粘贴保护膜,并将其牢固而均匀地按在确定的位置上30s,如图8所示。移除标记箭头D。

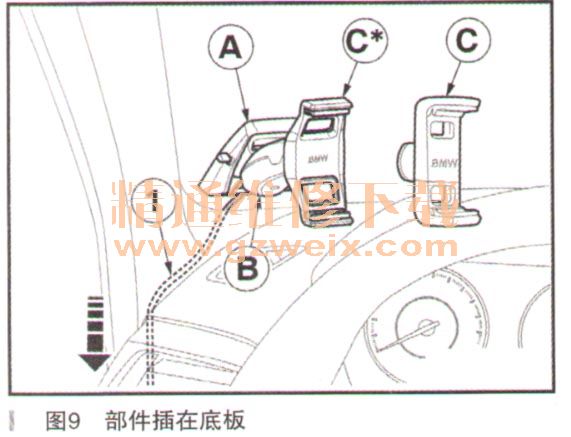

    粘贴完毕后,将支架臂B和通用夹C或者支架火C*一起,重新插在底板A上,如图9所示。

    电缆的铺设绝不能妨碍汽车的安全操作。请确保电缆在驾驶过程中不得出现松动。请勿将充电电缆铺设在汽车的转向盘区域或踏板区域。
    仅限于额外安装电源适配器时:将A柱F的USB电缆(1)铺设至OBD诊断插头的安装地点处。
    仅限于用USB接口或者12V车载插座充电时:将USB电缆(1)铺设至USB接口或者12V车载插座。
    6.安装电源适配器
    将USB电缆(1)插入USB充电器G中。
    将USB充电器G插入充电插座H中,通过电缆绑尚固定在夹子I上,并安装在车身合适位置处,如图10所示。

    仅限于E46车型:将支路H1和H2铺设到指示灯模块(1)上,通过迷你连接器K连接插头X12,如图11所示。

    ·支路H1,电缆颜色SW,连接插脚15,电缆颜色GN/BL
    ·支路H2,电缆颜色BR,连接插脚31,电缆颜色BR/SW
    仅限于除E83之外的ESx/E9x车型:

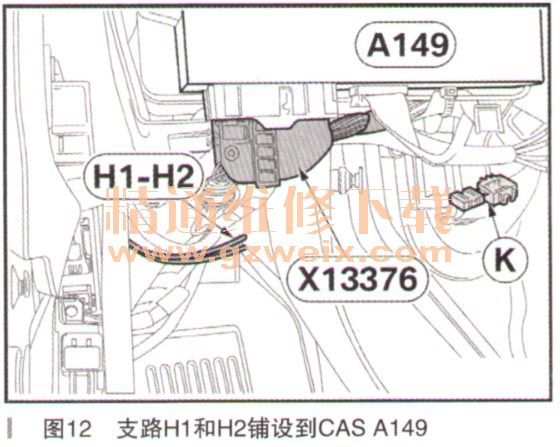

    将支路H1和H2铺设到CAS A149上,如下通过迷你连接器K连接到54极SW插头X13376,如图12所示。

    ·支路H1,电缆颜色SW,连接插脚14,电缆颜色GN/GE
    ·支路H2,电缆颜色BR,连接插脚12,电缆颜色BR/SW
    仅限于除F25/F26之外的F2x/F3x和F15/F16车型:将支路H1和H2铺设到转向柱配电中心A83,如下通过迷你连接器K连接插头A83*1B,如图13所示。
