②向下移动挡片，锁定锁止机构，然后插人直径127mm的销子，如图1-219所示。

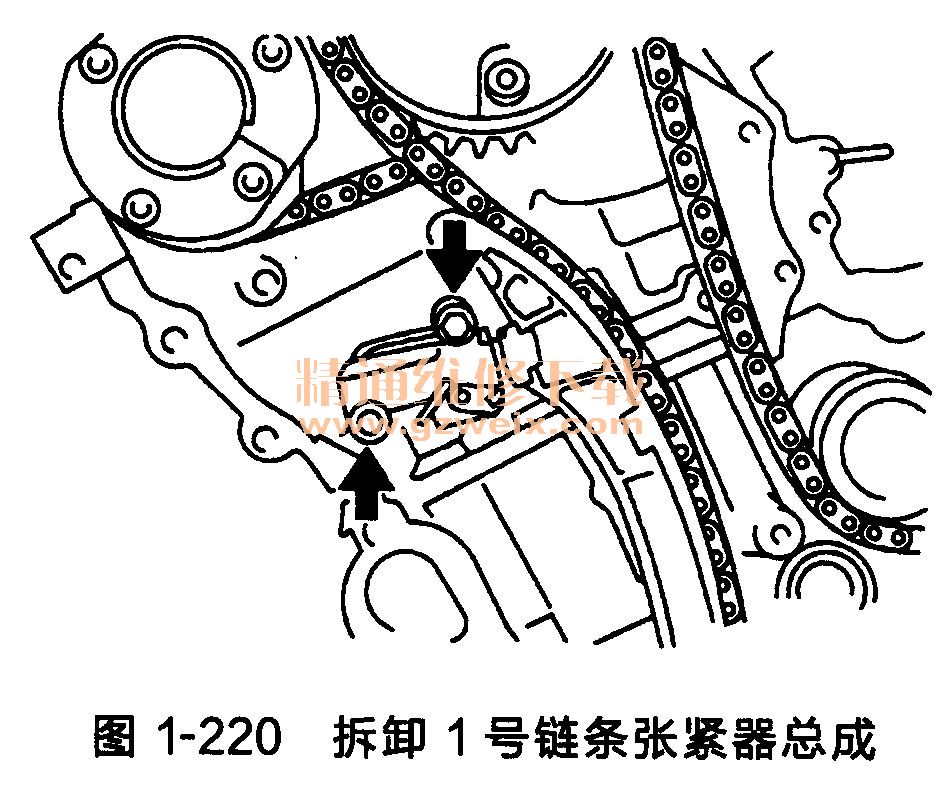

③拆卸张紧器螺栓（图1-220）和1号链条张紧器总成。

(5)拆卸正时链条张紧器导板。
(6)拆卸正时链条。

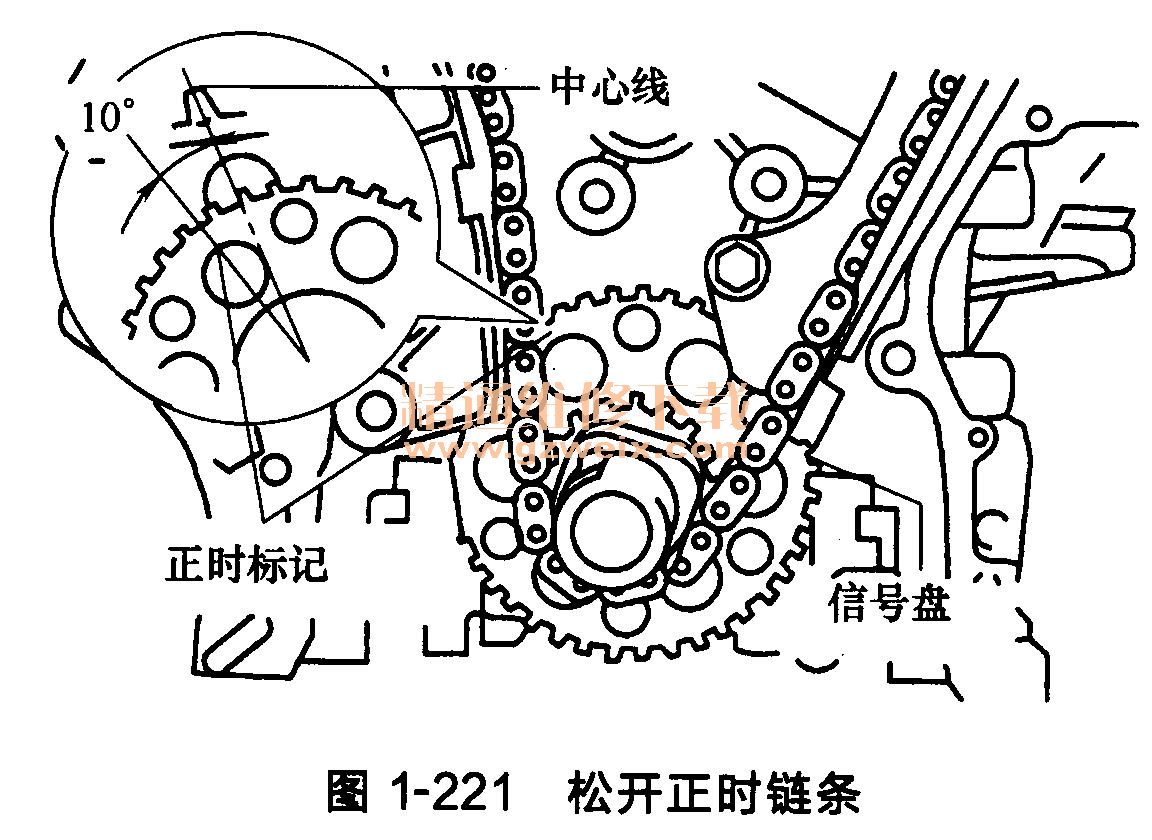

①逆时针转动曲轴10°，松开正时链条，如图1-221所示。

②拆卸曲轴传动带轮固定螺栓。

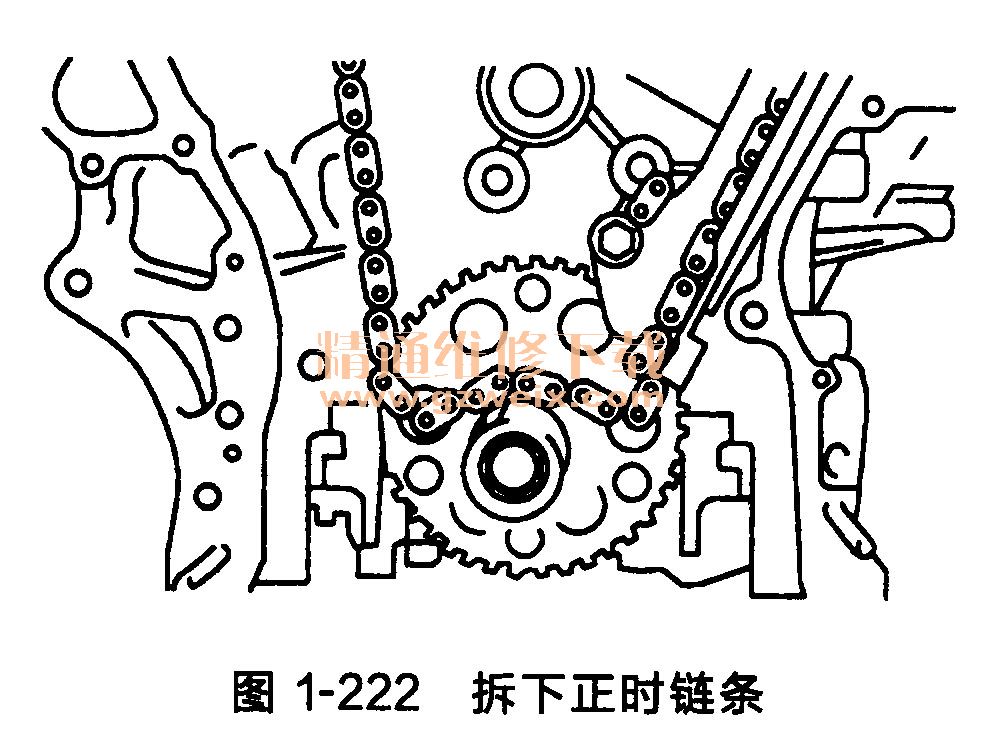

③从曲轴正时链条轮上拆下正时链条，如图1-222所示，将其放在曲轴上。

④顺时针转动汽缸列1上的凸轮轴正时齿轮约60°，使其停留在如图1-223所示的位置。

⑤拆卸正时链条。
(7)拆卸惰轮链条轮。用10mm的六角扳手拆卸2号惰轮、张紧链条总成和1号惰轮如图1-224所示。

(8)拆卸1号正时链条张紧器螺栓，如图1-225所示

(9)拆卸2号正时链条张紧器。
    (10)拆卸曲轴正时链条轮，如图1-226所示。

    ①从曲轴上拆下曲轴正时链条轮。
    ②从曲轴上拆下2个键。
    (11)拆卸凸轮轴正时链条轮和2号正时链条。

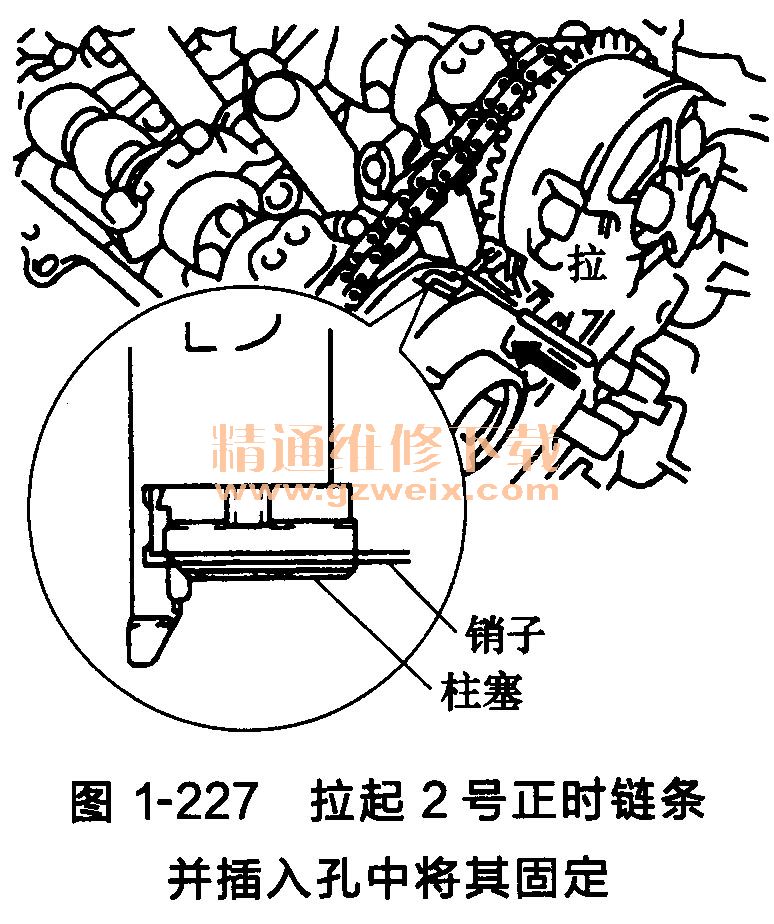

    ①拉起2号正时链条，同时把一根直径1. 0mm的销子插人孔中将其固定，如图1-227所示。

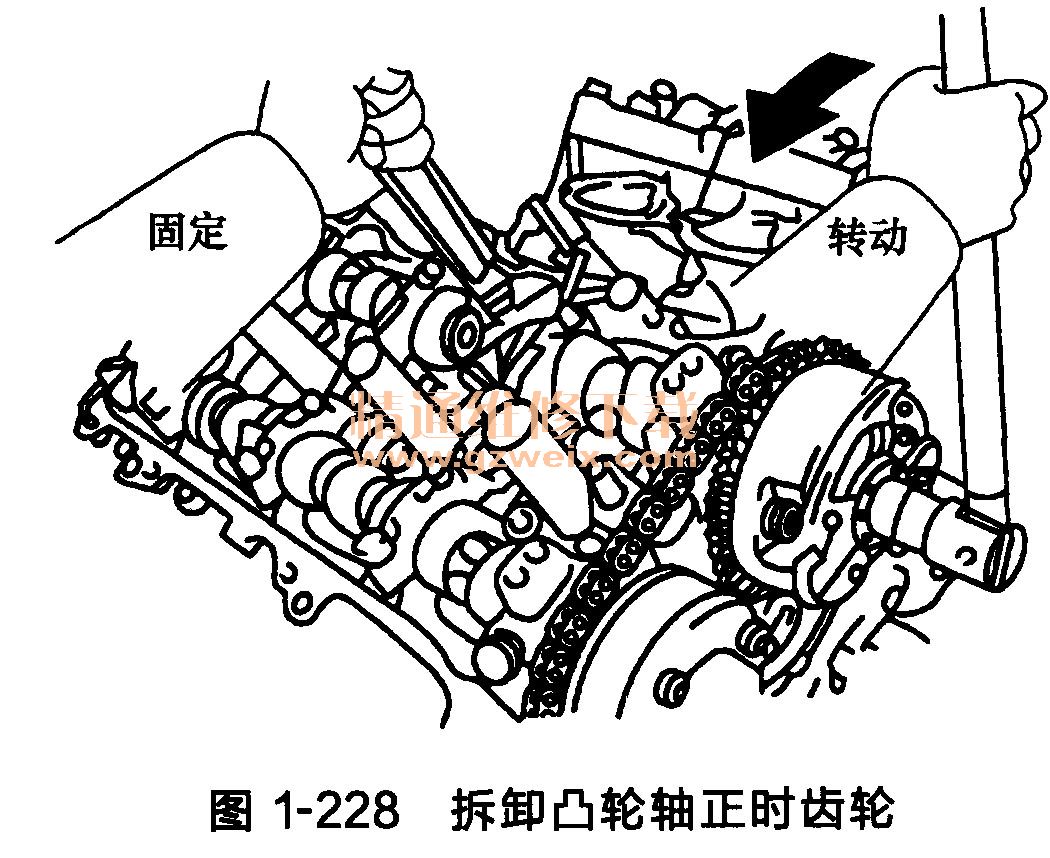

    ②用扳手固定住凸轮轴的六角头部位。拆卸凸轮轴正时齿轮，如图1-228所示。

    ③拆卸2号正时链条。
(12)拆卸2号正时链条张紧器螺栓，如图1-229所示。
