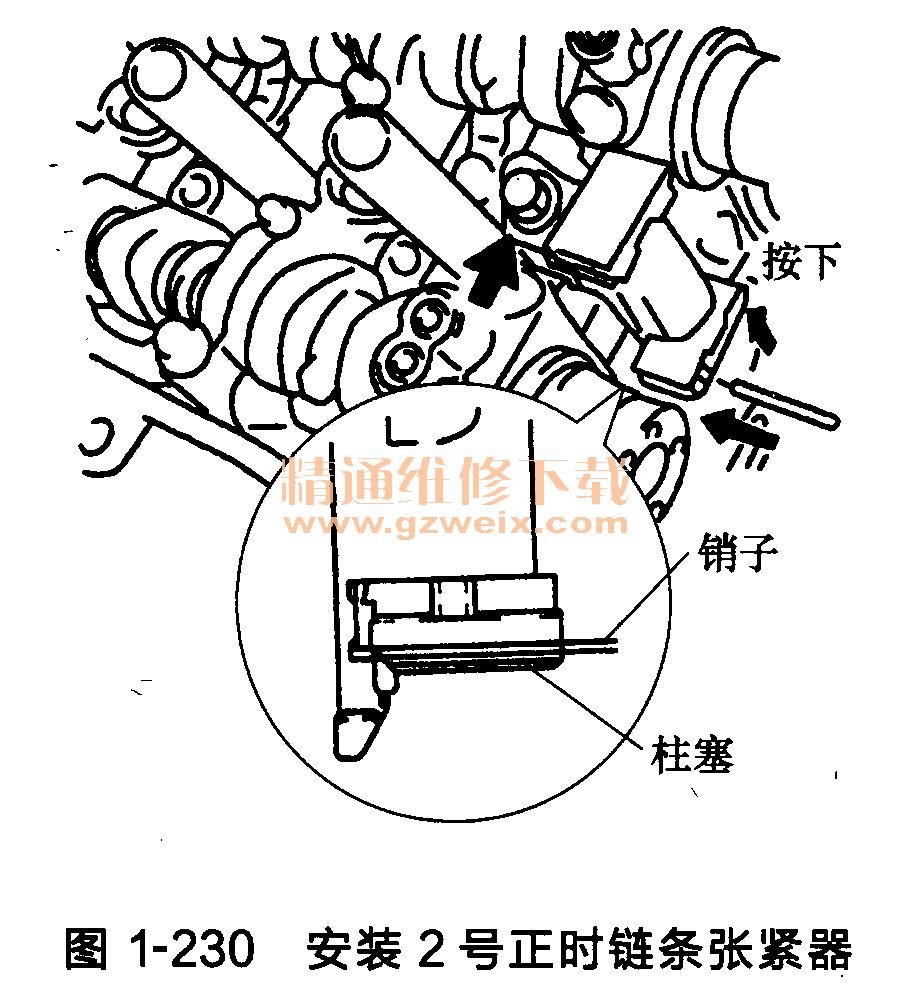

(1)安装2号正时链条张紧器，如图1-230所示。
①用螺栓安装2号正时链条张紧器，螺栓的紧固力矩为21N·m。
②推人张紧器的同时，把直径为1. 0mm的销子插人孔中，将其固定。
(2)安装凸轮轴正时齿轮和2号正时链条（汽缸列1）。

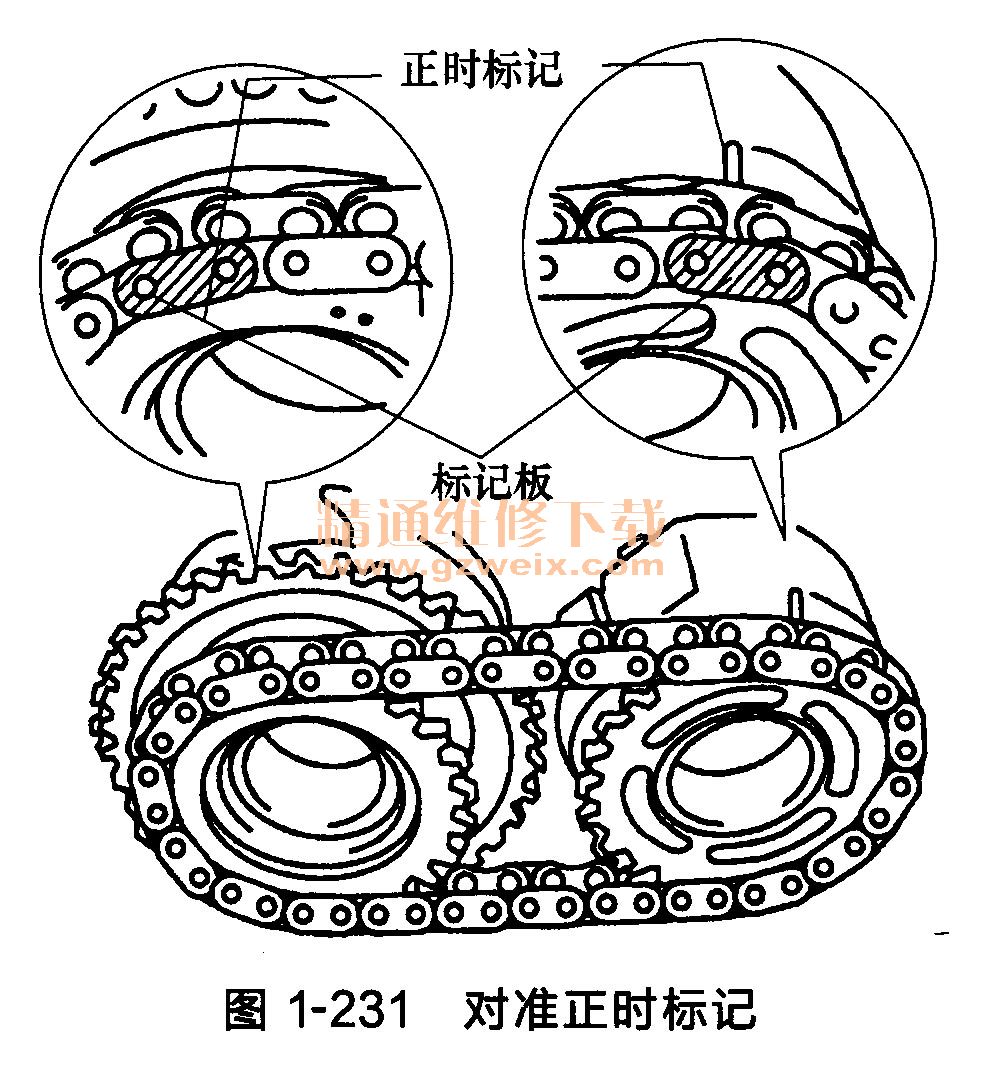

①如图1-231所示，使正时链条上的黄色标记与凸轮轴正时齿轮上的标记对准。
②在螺栓、螺纹表面和螺栓座表面上薄薄涂抹一层发动机机油。
③使凸轮轴的锁销对准凸轮轴正时齿轮的销孔。安装好2号正时链条后，安装凸轮轴
正时齿轮和右侧排气凸轮轴正时齿轮。

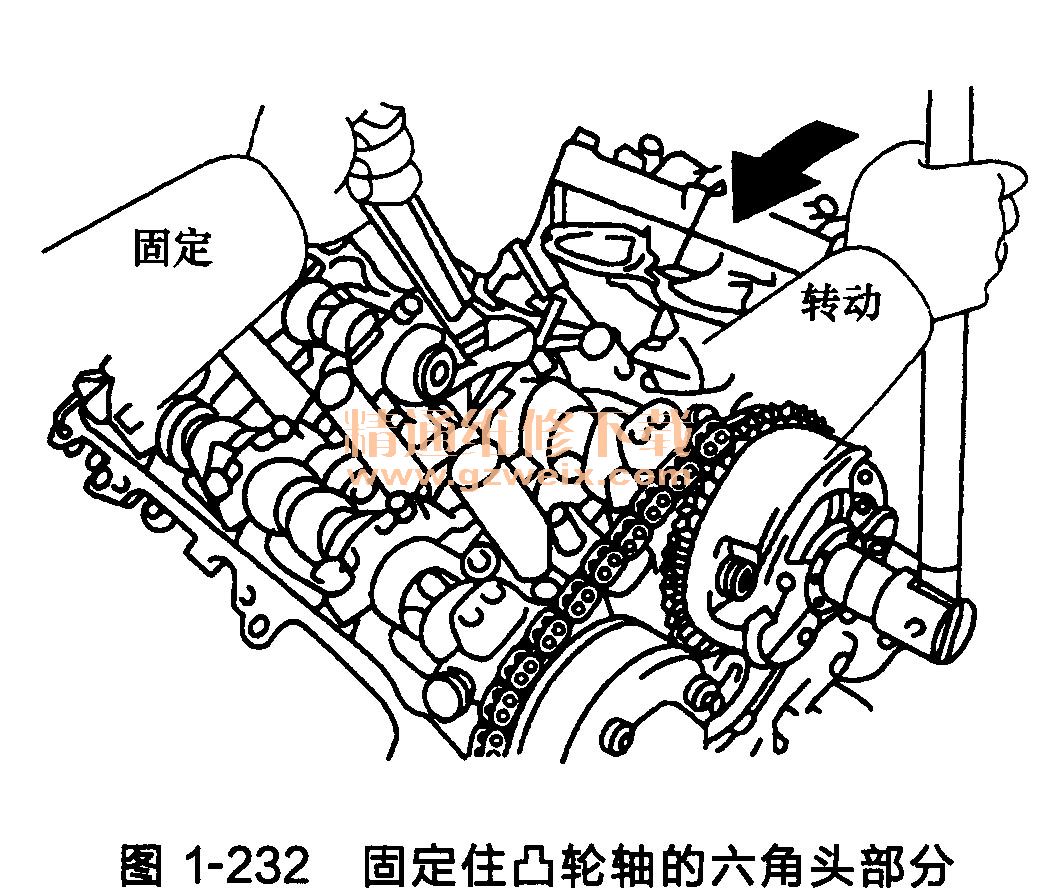

④用扳手固定住凸轮轴的六角头部分，如图1-232所示，紧固螺栓和凸轮轴正时齿轮螺栓的紧固力矩为10ON·m。
⑤从2号正时链条张紧器上拆下销子。

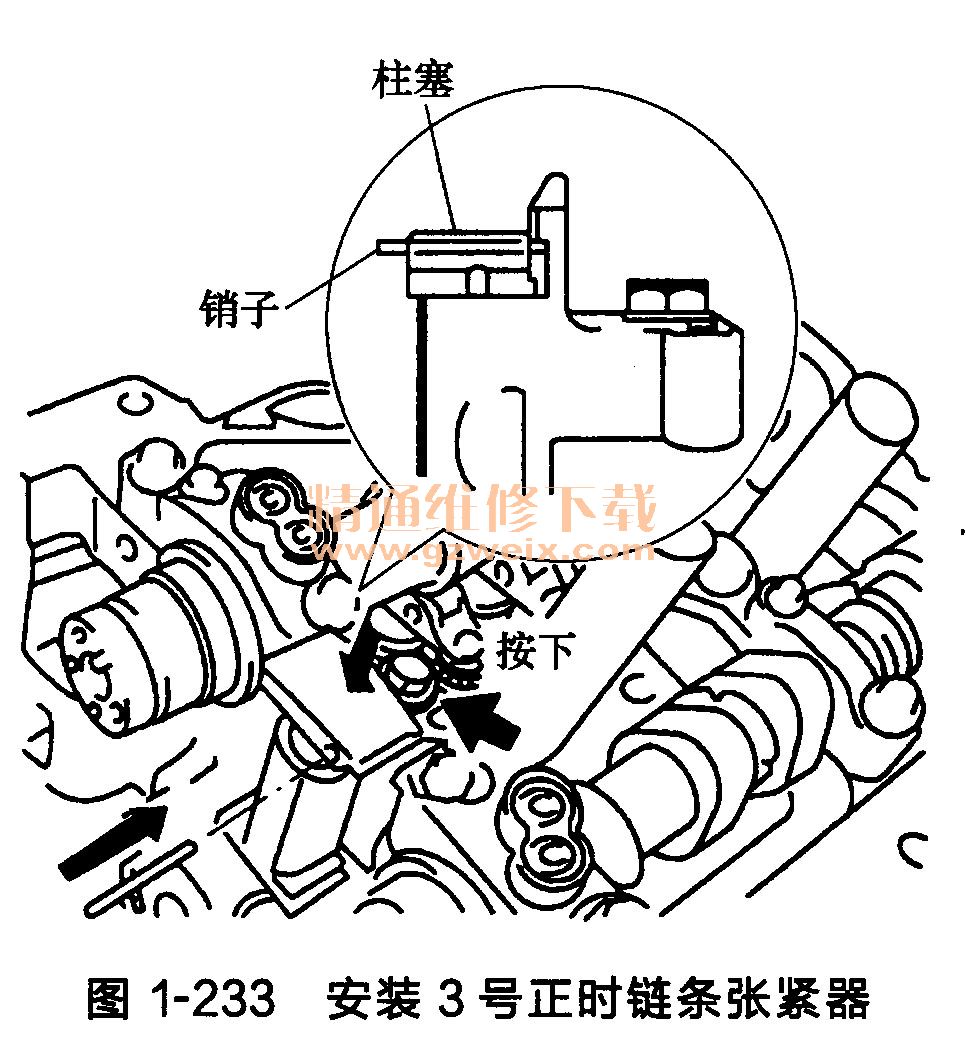

(3)安装3号正时链条张紧器，如图1-233所示。
①用螺栓安装3号正时链条张紧器，螺栓的紧固力矩为21N·m。
②推入张紧器的同时，把直径为1. 0mm的销子插人孔中，固定张紧器。
(4)安装凸轮轴正时齿轮和2号正时链条（汽缸列2）。

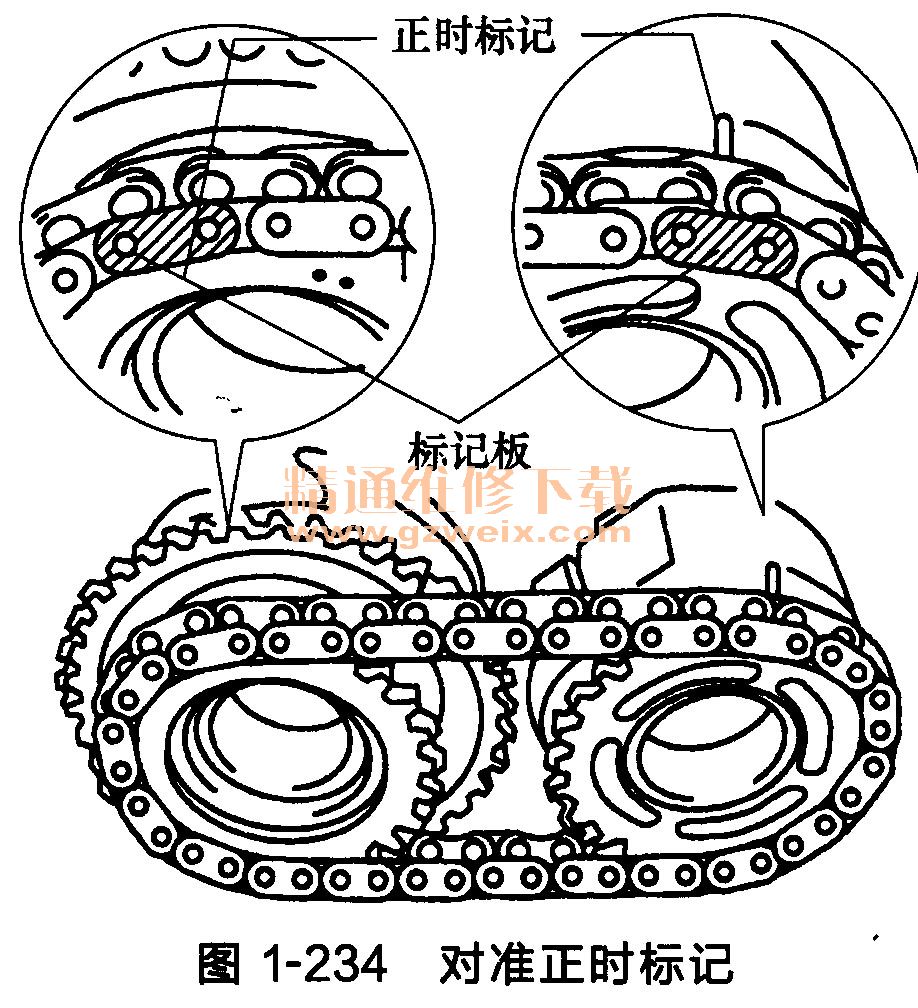

①如图1-234所示，使正时链条上的黄色标记板与凸轮轴正时齿轮上的正时标记对准。
②在螺栓、螺纹表面和螺栓座表面上薄薄涂抹一层发动机机油。
③使凸轮轴锁销对准凸轮轴正时齿轮的销孔。安装好3号正时链条后，安装凸轮轴正时齿轮和右侧排气凸轮轴正时齿轮。

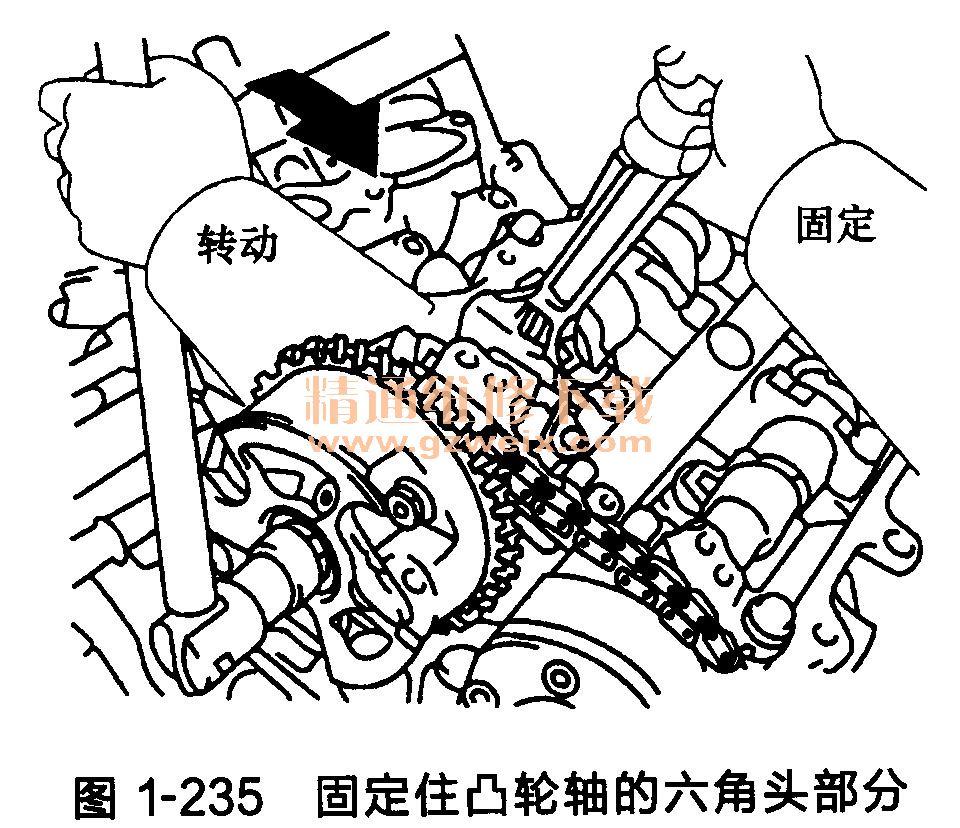

④用扳手固定住凸轮轴的六角头部分，如图1-235所示，紧固螺栓和凸轮轴正时齿轮，螺栓的紧固力矩为100N· m,
⑤从3号正时链条张紧器上拆下销子。

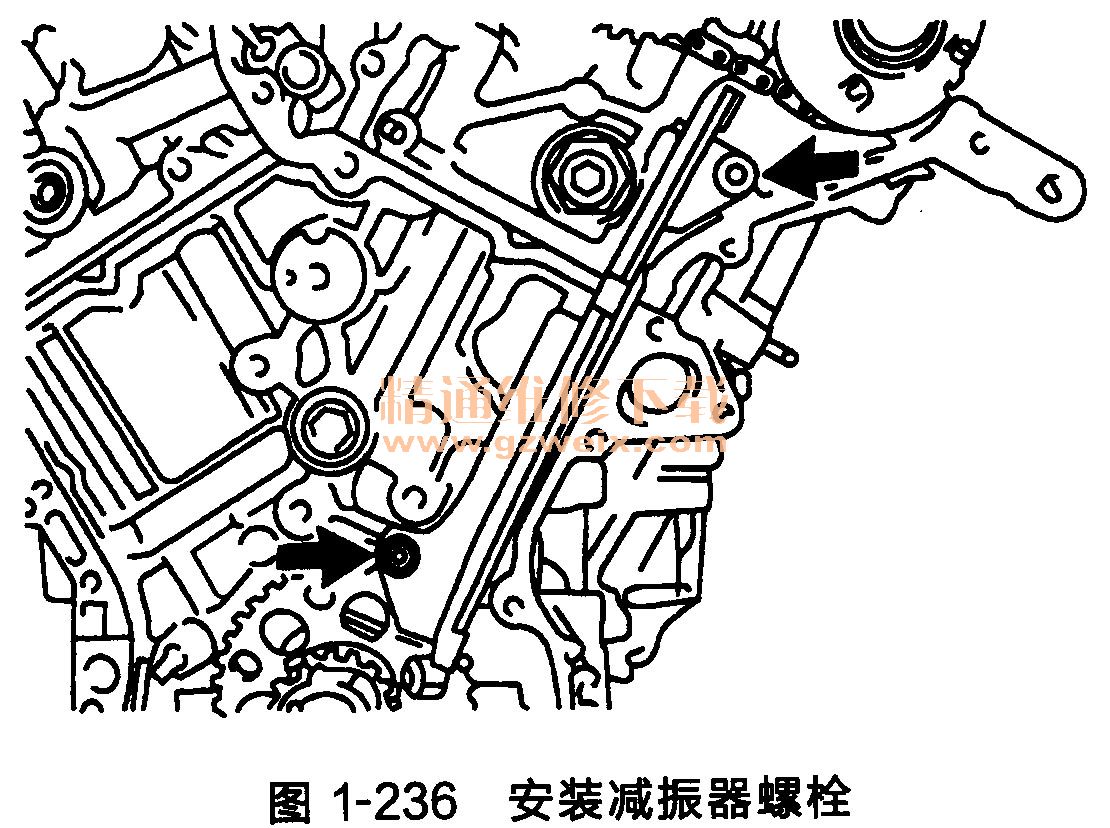

(5)安装1号正时链条减振器，安装1号正时链条减振器螺栓，螺栓的紧固力矩为23N·m，如图1-236所示。
(6)安装2号正时链条减振器。

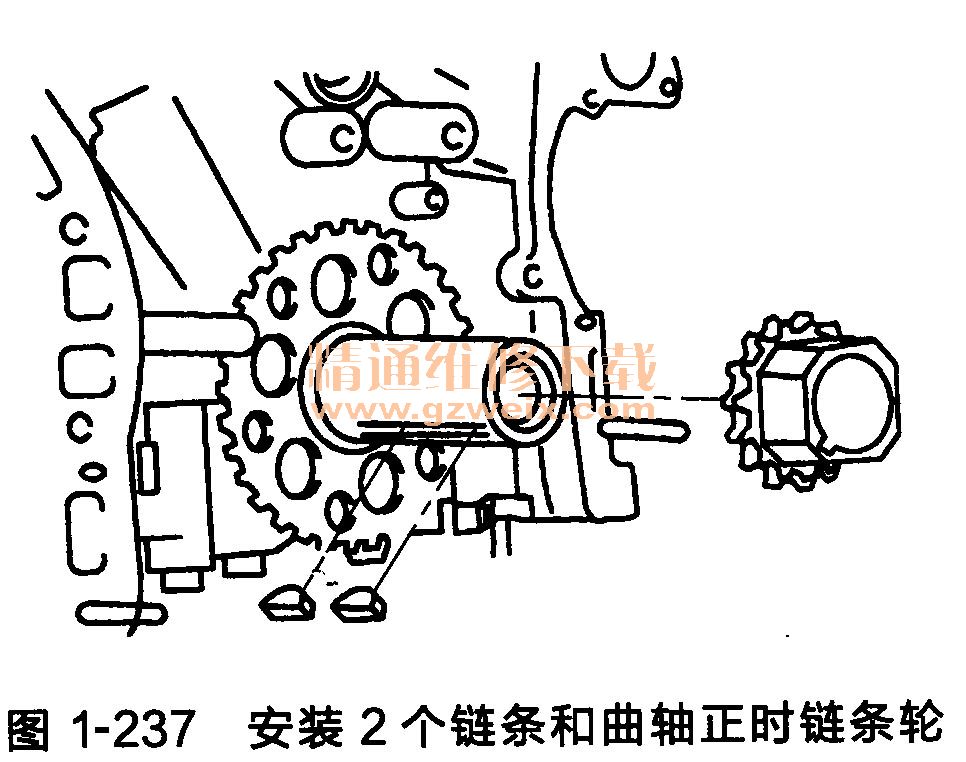

(7)安装2个链条和曲轴正时链条轮，如图1-237所示。

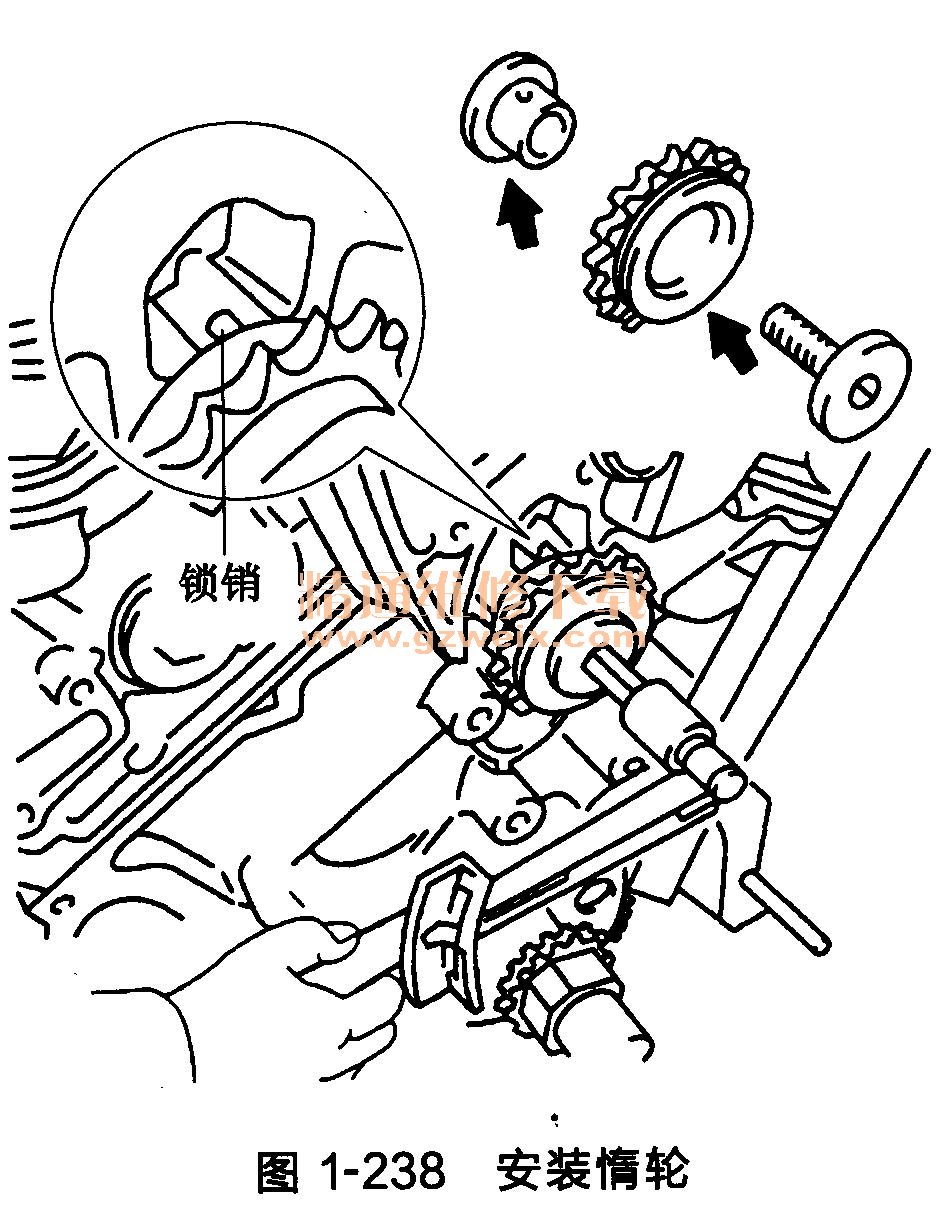

(8)安装惰轮（图1-238）。
