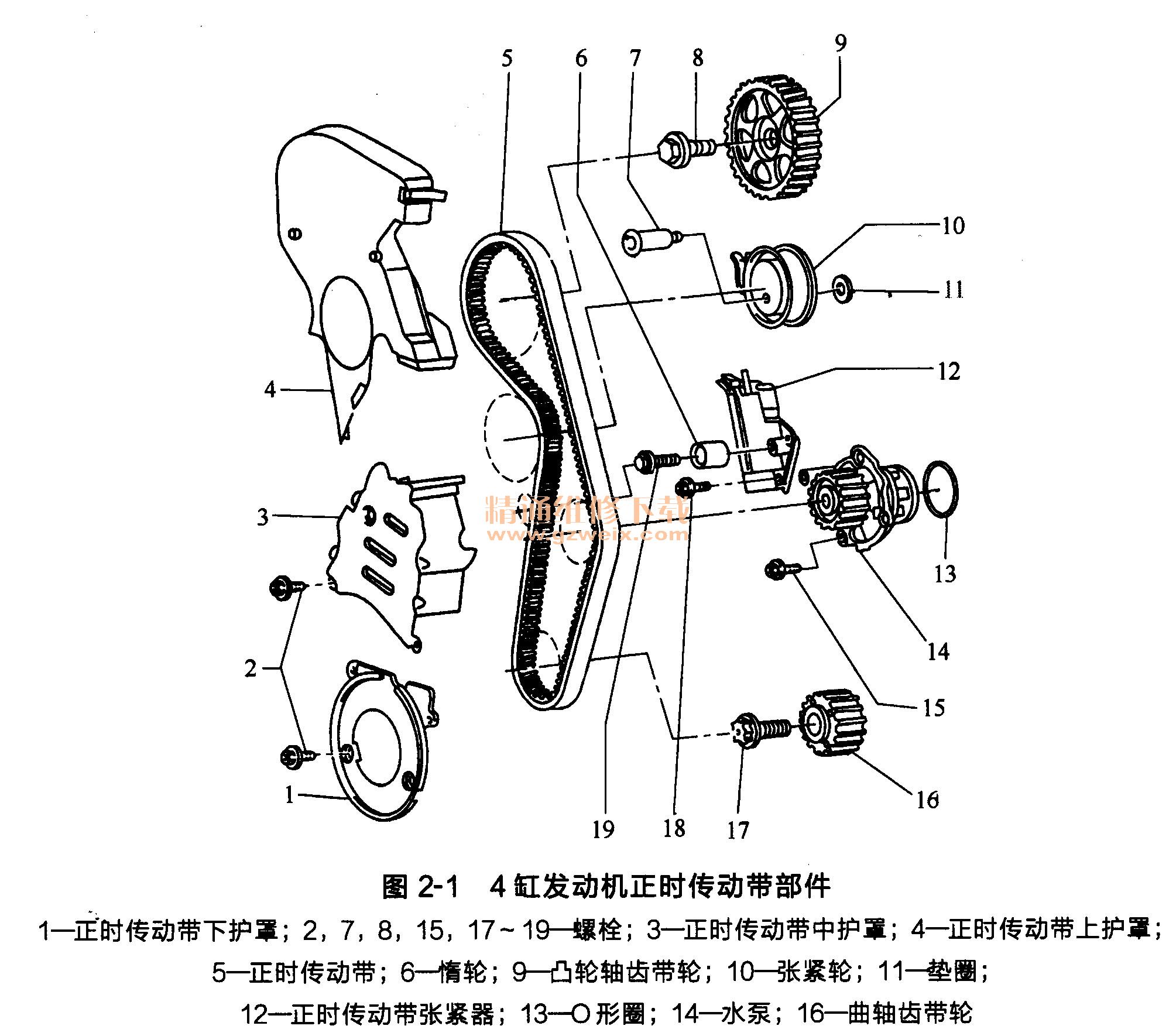

4缸发动机正时传动带部件如图2-1所示。

    注意：拆卸正时传动带前应标出旋转方向。若安装后传动带沿错误方向旋转，则可能导致传动带断裂。在拆卸正时传动带后，不得旋转曲轴或凸轮轴，否则气门可能碰到处于上止点的活塞，造成损坏。

    (1)用曲轴齿带轮中央螺栓，沿曲轴旋转方向转动曲轴，使其处于1缸上止点位置图2-2所示。

    (2)拧下飞轮减振器螺栓。
    (3)拧下正时传动带中护罩和下护罩螺栓。
    (4)将螺杆M5X55拧人正时传动带张紧器，将带大垫圈的六角螺母拧到螺杆上，如图2-3所示。

    (5)拉紧张紧器的高压活塞，直到它可以用锁止销固定为止。
(6)取下正时传动带。
