1．发动机正时传动带的拆卸方法
    (1)拆下发动机罩盖。
    (2)拆下汽车底部隔音垫。
    (3)拆下带筋V形传动带。
    (4)拆下带筋V形传动带张紧器。
    (5)拆下冷却液储液罐（冷却液软管保持连接状态）。
    (6)拆卸上部齿形传动带护罩。
    (7)转动曲轴，使凸轮轴正时齿轮位于汽缸1上止点标记。凸轮轴正时齿轮的标记必须与齿形传动带护罩上的接头对齐，如图2-37所示。

    (8)如图2-38所示，安装支撑装置10-222A和底座10-222A/1,

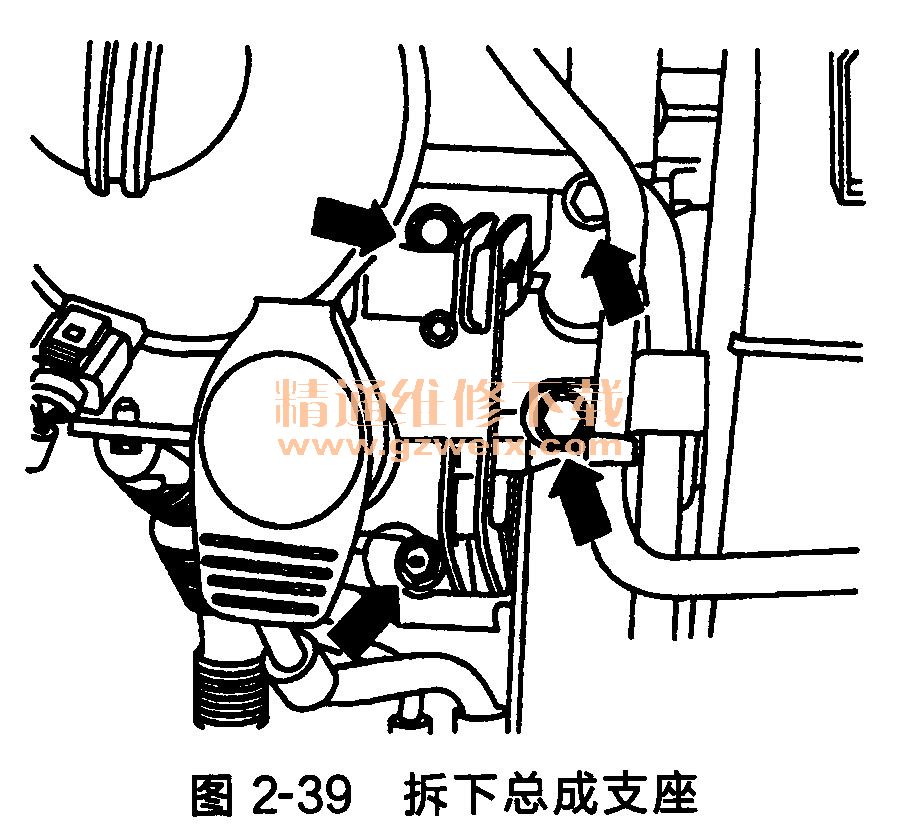

    (9)拧出总成支撑／发动机支架、总成支撑／车身和总成支撑支架／车身的紧固螺栓，并将整个总成支座拆下，如图2-39所示。

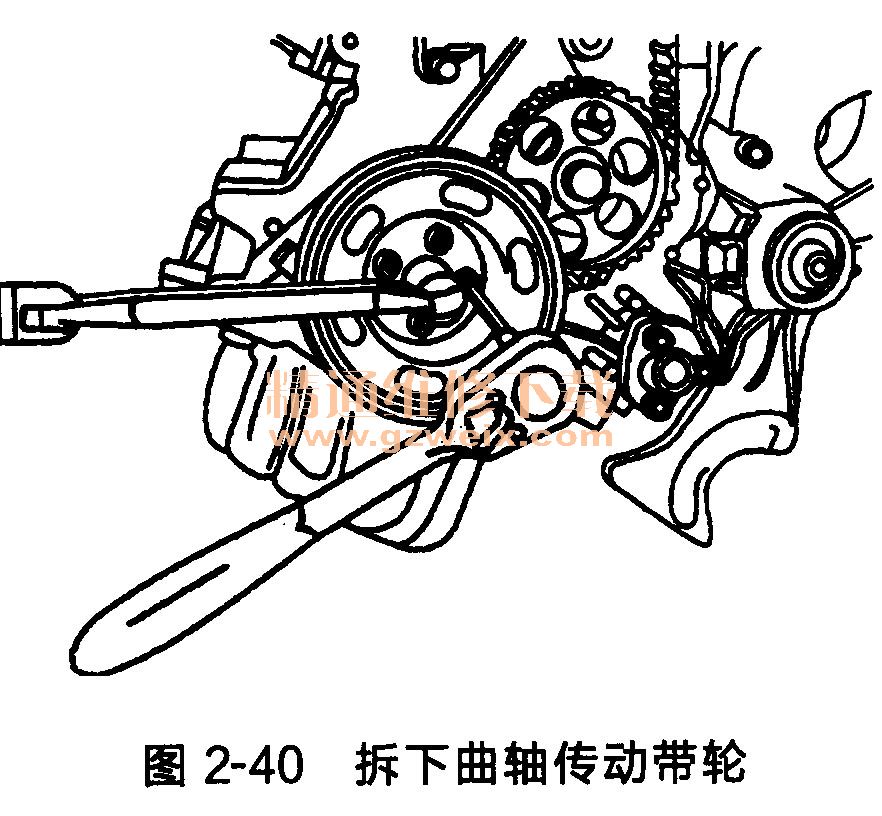

    (10)拆下曲轴传动带轮，如图2-40所示。

    (11)从汽缸体拆下发动机支架。
    注意：为了松开发动机支架的前部螺栓，必须用支撑装置略微抬高发动机。
    (12)拆下中部和下部齿形传动带护罩。
    (13)标记齿形传动带的转动方向。
(14)松开张紧轮并取下齿形传动带。
(15)略微反方向转动曲轴。
