大众迈腾3. 2L发动机(AXZ型)正时传动带的拆卸与安装
来源:本站整理  作者:佚名  2013-04-11 13:56:10

1.安装带有油泵驱动装置张紧导杆的滚子链和正时链条张紧器
    (1)首先将曲轴置于1缸在上止点位置,为此必须将传动齿轮上磨平的齿轮与轴承分开对齐,如图2-46所示。

    (2)安装滑轨的两个无凸肩螺栓,用10N·m的力矩拧紧。
    (3)将油泵轴平面的一侧平行于标记放置到油泵上,如图2-47所示。

    注意:对于已经使用过的滚子链,注意其转动方向标记。

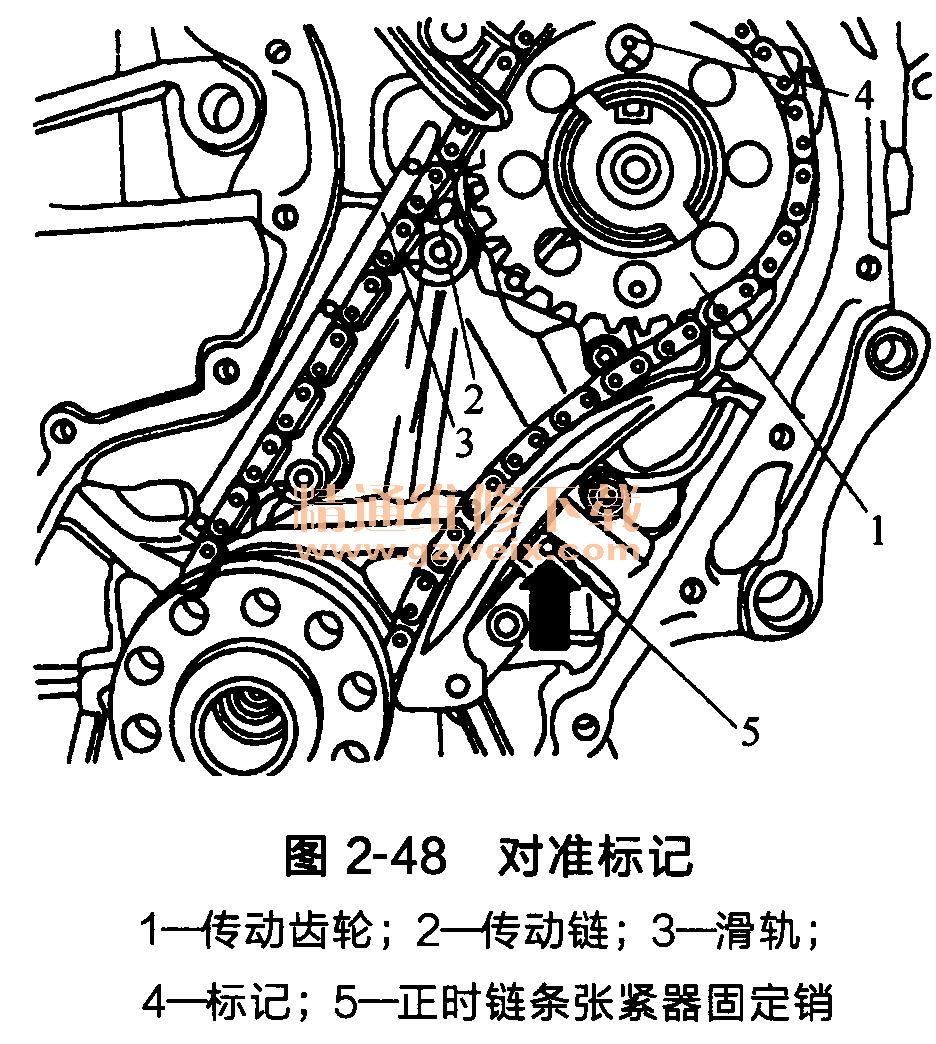

    (4)将滑轨插到两个已经拧紧的螺栓上。将传动链条装到曲轴齿轮和传动齿轮上,它们连同拉直的传动链条一起插到油泵轴上。传动齿轮上的标记必须与油泵上的标记对齐,如图2-48所示。

    (5)用螺钉旋具松开正时链条张紧器中的固定销,如图2-48中箭头所示。将夹紧杆与正时链条张紧器按压在一起,将它用螺钉旋具固定在汽缸体上。
    (6)如果汽缸盖还没装上,应该将其安装上。
    (7)凸轮轴尺T10068A必须插在两个轴槽中,如图2-49所示。

    (8)凸轮轴和高压泵的传动链条穿过汽缸盖或汽缸盖密封件上的开口。

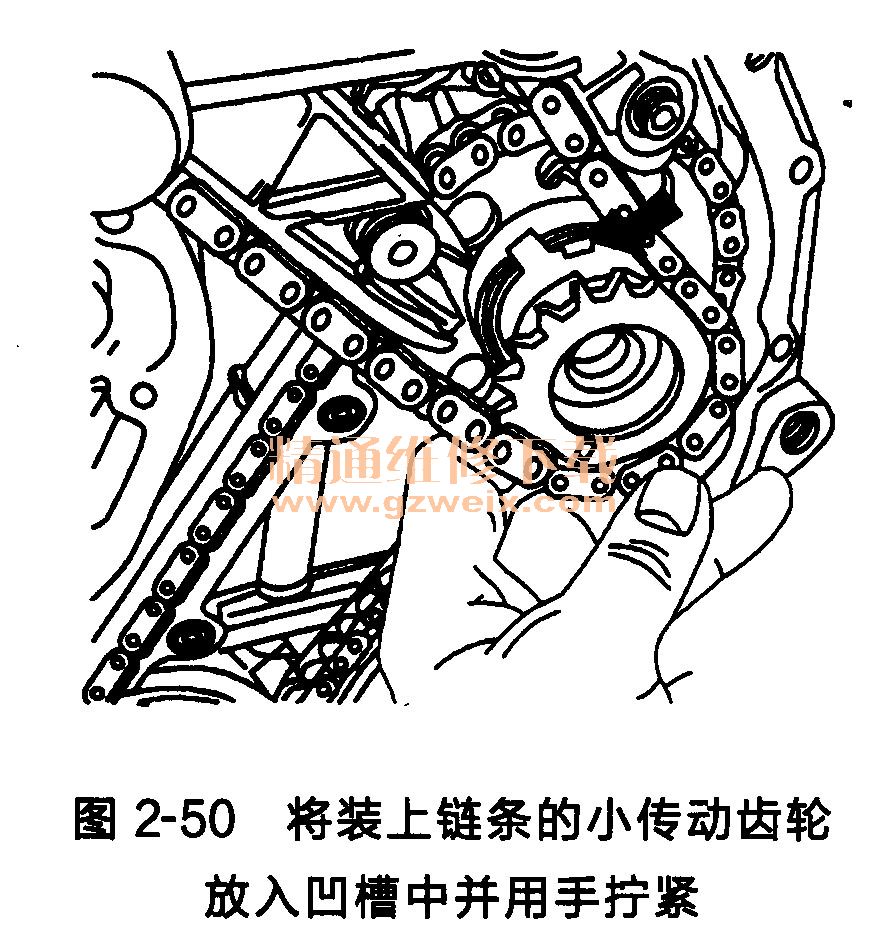

    (9)将装上链条的小传动齿轮放入凹槽中并用手拧紧,如图2-50所示。

    (10)用固定夹具T10069锁定减振器,如图2-51所示。

    (11)先用一个新的螺栓将油泵上的两个齿轮以40N·m的力矩固定,接着继续转动1/4圈(90°)。

    注意:必须更换链条轮的所有紧固螺栓。

[1] [2] [3]  下一页
