2.发动机正时传动带的安装方法
注意:
·不允许活塞位于上止点位置;
·将齿形传动带安装到曲轴齿轮和冷却液泵上(注意转动方向)。
·若发动机已拆下,则先安装下部齿形传动带护罩和曲轴传动带轮。
(1)调整配合相位。
注意:在转动凸轮轴时不要使曲轴停在上止点位置,否则气门/活塞顶部有损坏的危险。

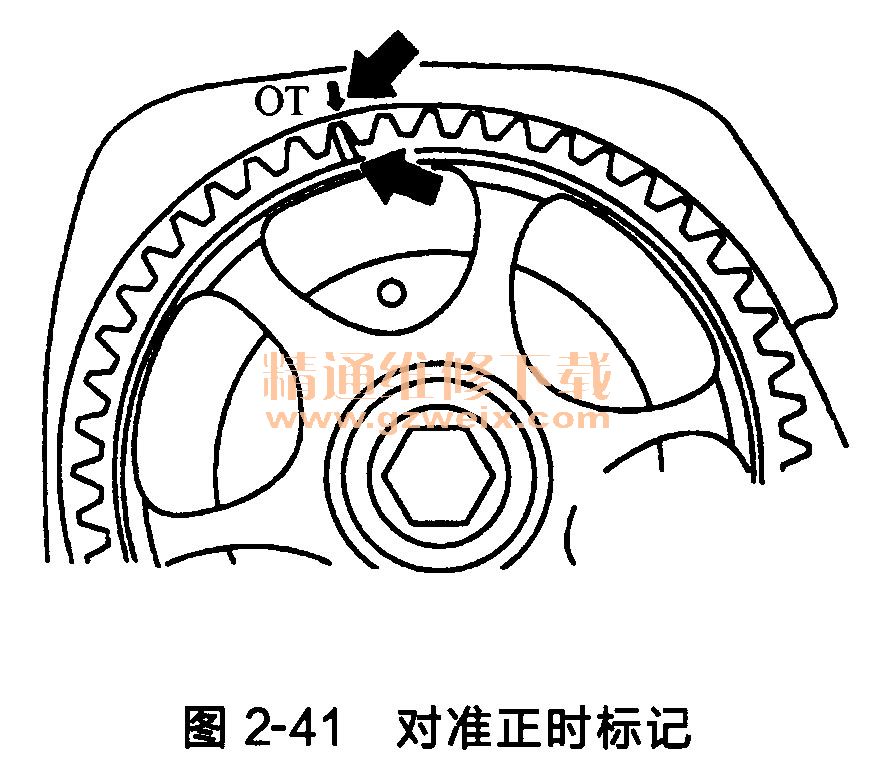

①使凸轮轴正时齿轮上的标记与齿形传动带护罩上的标记对齐,如图2-41所示。

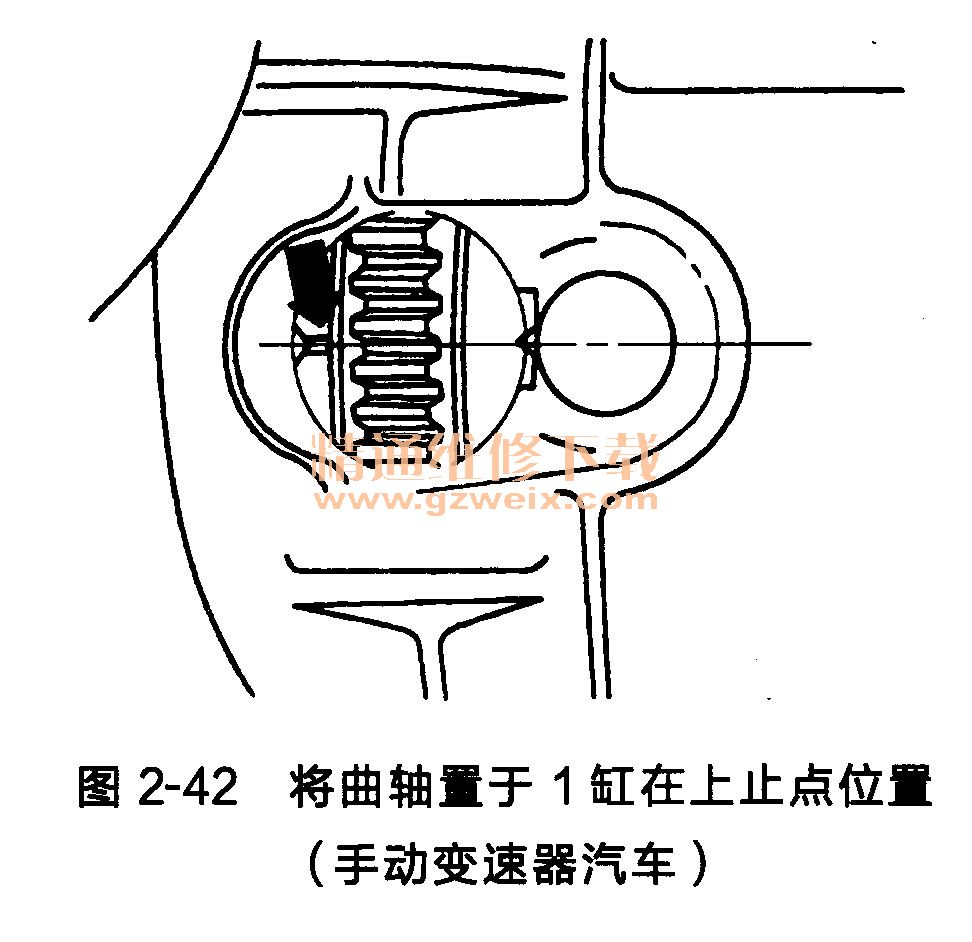

②发动机已安装:将曲轴置于1缸在上止点位置(手动变速器汽车),如图2-42所示。

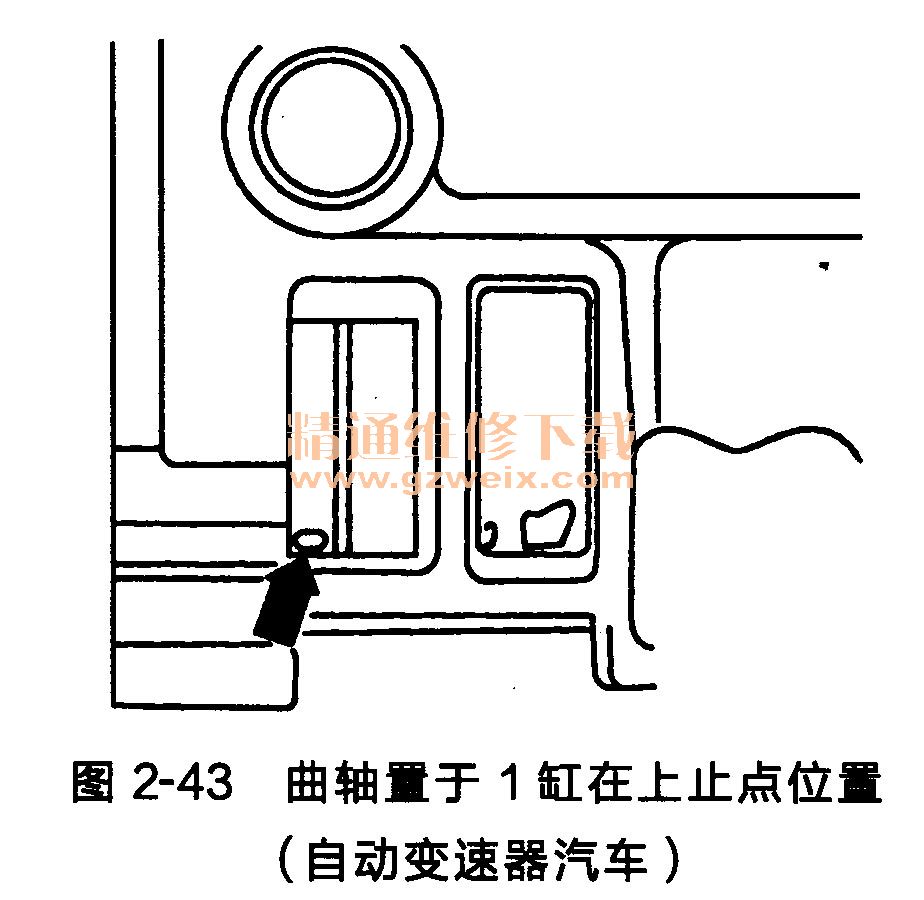

③将曲轴置于1缸在上止点位置(自动变速器汽车),如图2-43所示。

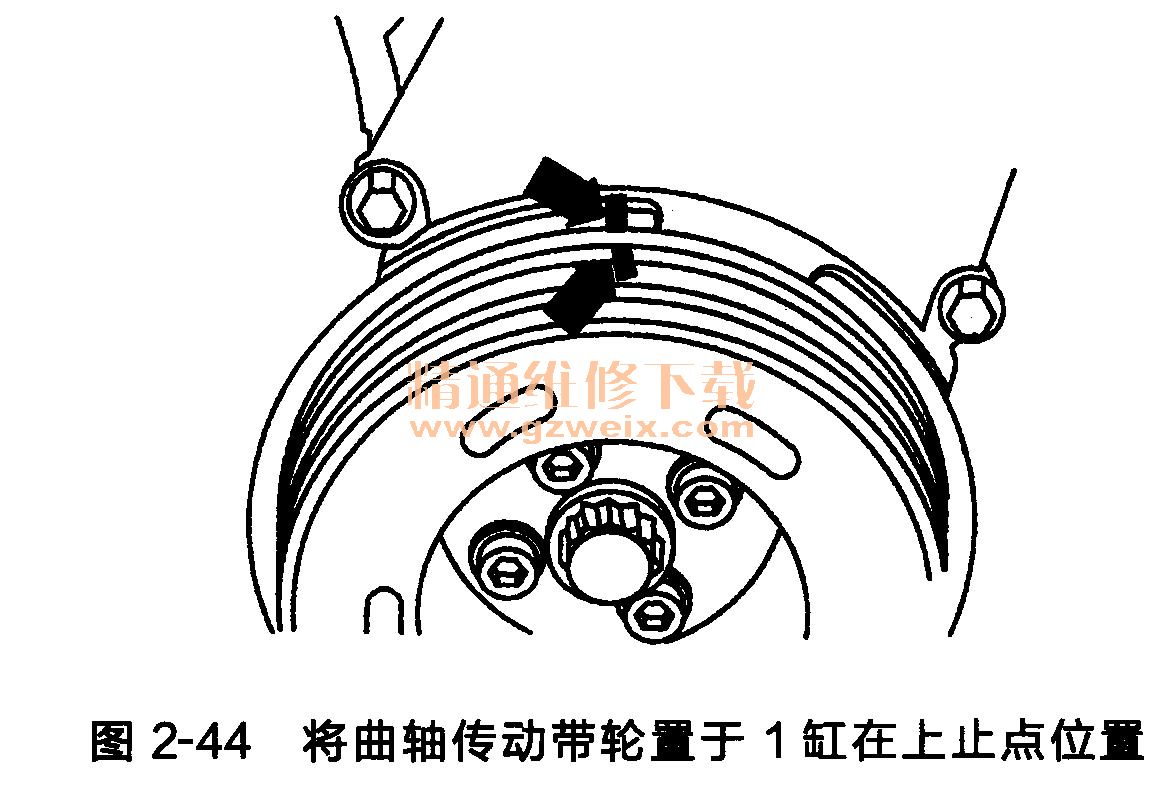

④发动机已拆下:将曲轴传动带轮置于1缸在上止点位置,如图2-44所示。
⑤将齿形传动带安装到张紧轮和凸轮轴正时齿轮上。
(2)张紧齿形传动带。
①前提条件。
a.发动机最高允许温度为手温。
b.凸轮轴正时齿轮位于1缸在上止点位置。
c.张紧齿形传动带前,用螺母扳手T10020固定住偏心轮,将张紧轮向两个方向转到底5次。
②张紧齿形传动带的方法。

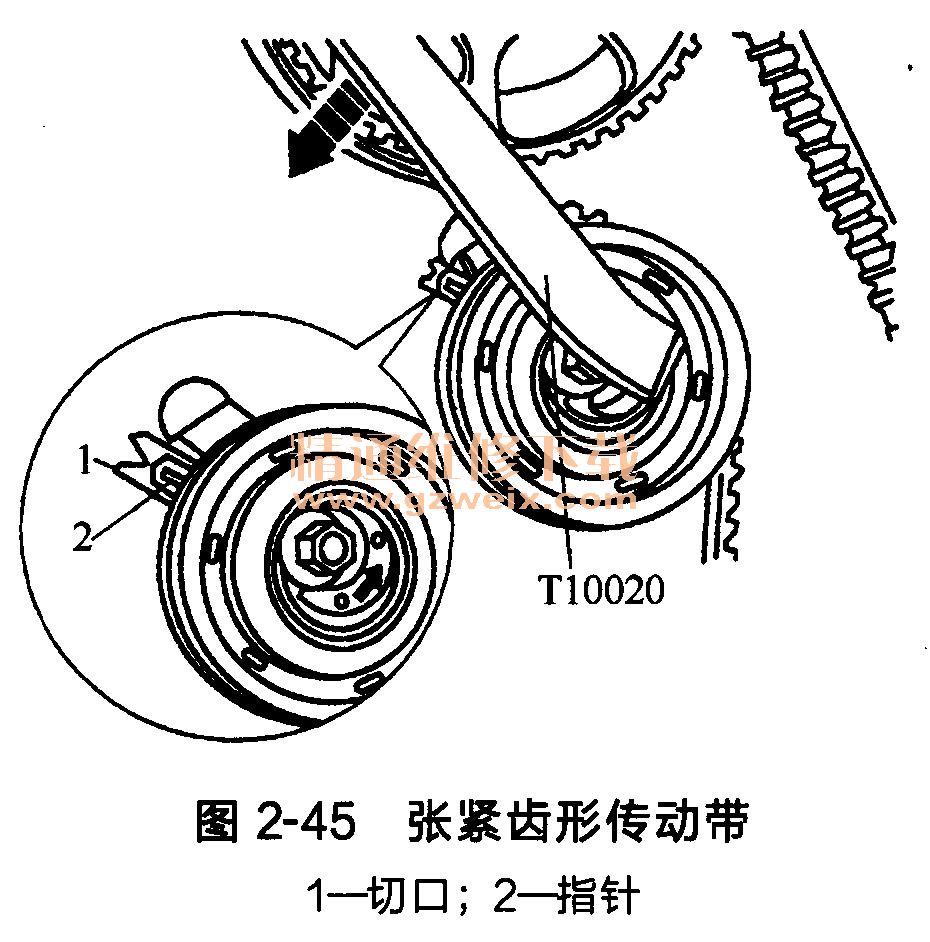

a.张紧齿形传动带,为此应转动螺母扳手T10020,使偏心轮向左转到底,如图2-45所示。
b.松开齿形传动带,直至切口1和指针2对准。
c.用20N·m的力矩拧紧固定螺栓。
d.将曲轴沿发动机转动方向转动两圈,再次位于1缸在上止点位置。
注意:在转动最后45°(1/8圈)过程中不要中断。
e.再次检查齿形传动带的张紧情况。指针应与切口对准。
(3)安装整个齿形传动带。
①安装中部和下部齿形传动带护罩。
②安装曲轴传动带轮。拧紧力矩为25N·m。
③将发动机支架安装到汽缸体上。拧紧力矩为45N·m。
④安装发动机支撑螺栓。
注意:安装发动机支架前将螺栓装入发动机支架内。
⑤校准用于发动机和变速器的总成支撑。
⑥拆下装配夹具10-222A。
⑦安装齿形传动带上部护罩。
⑧安装带筋V形传动带张紧器。拧紧力矩为25N·m。
⑨安装带筋V形传动带。
⑩安装冷却液储液罐。
11安装汽车底部隔音垫。
12安装发动机。
