(1)拆下发动机罩。
(2)拆下多楔传动带并取出定位芯棒。
(3)将上部软管从冷却液补偿罐上拔下。
(4)拧下冷却液补偿罐并将其放在一边。
(5)拆下上部齿形传动带护罩。

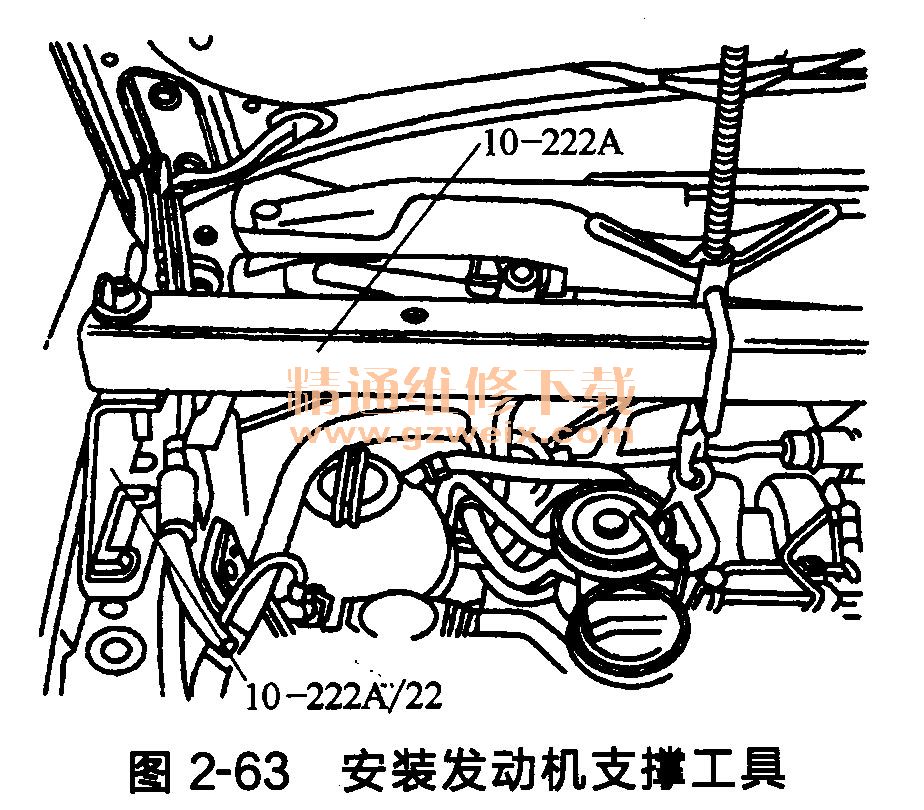

(6)安装传动带底座10-222/22的支撑工具10-222A,将发动机支撑在安装位置,如图2-63所示。
(7)拆下隔音垫。
(8)拆下减振器/传动带盘,如图2-64所示。
(9)拆下中部和下部齿形传动带护罩。
(10)拆下下部螺栓并从发动机支架上旋出,如图2-65所示。

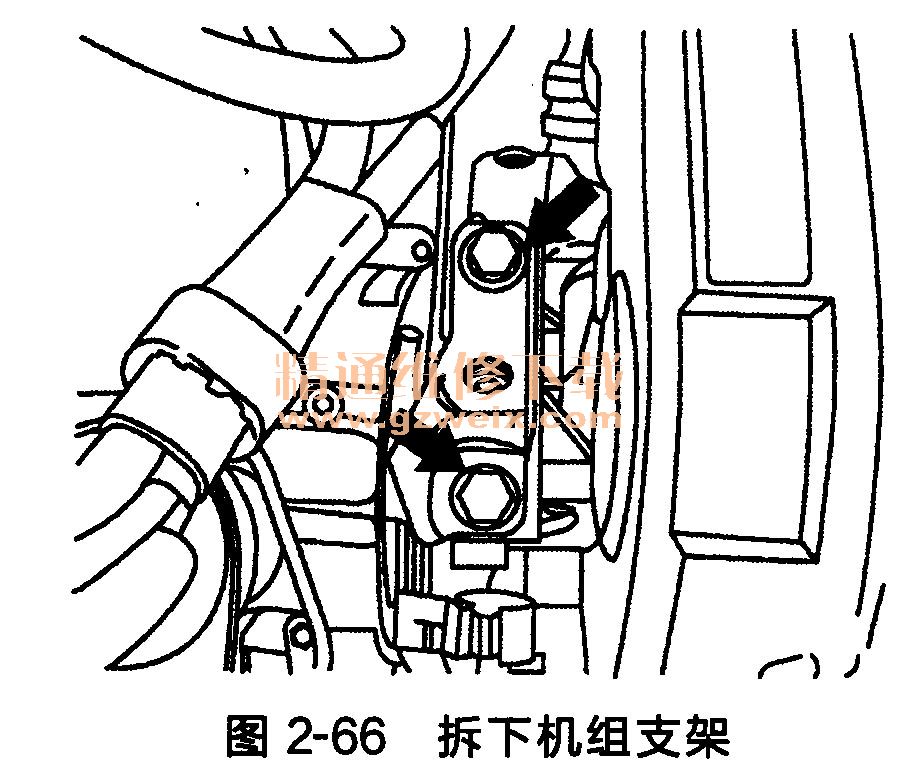

(11)旋出机组支撑/发动机支架的紧固螺栓并将整个机组支架拆下,如图2-66所示。
注意:在用支撑工具10-222A举起发动机时,不要损坏、过度拉伸或者折断部件和软管。

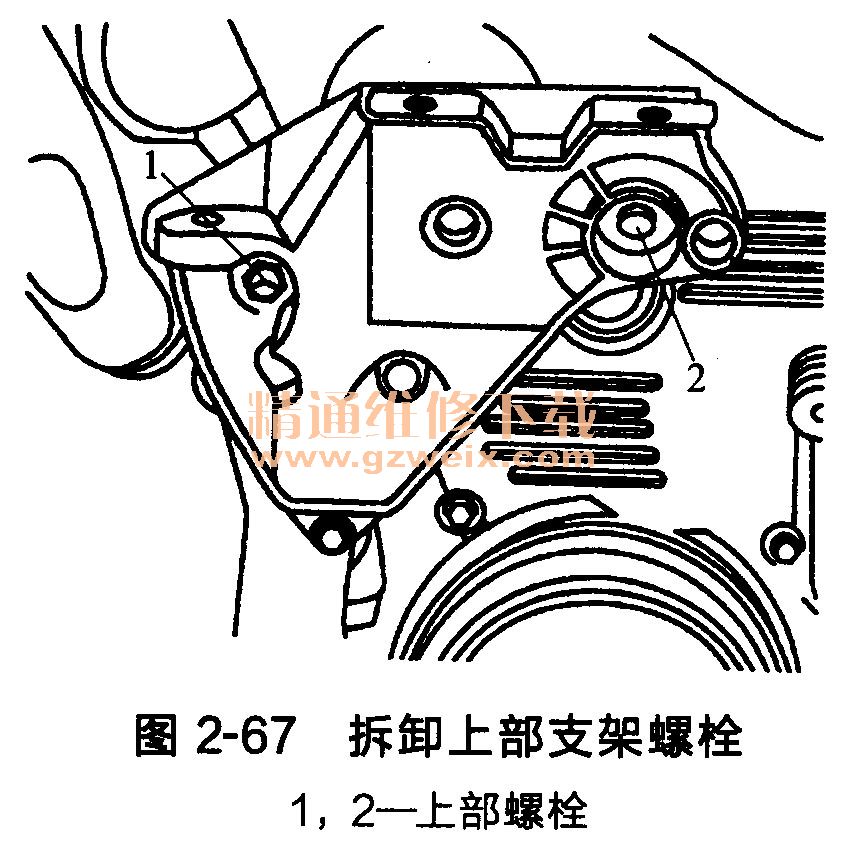

(12)用支撑工具10-222A将发动机举起,直至能将发动机支架上部的两个螺栓1和2松开并旋出为止,如图2-67所示。
(13)向上取出发动机支架。
(14)转动着将凸轮轴正时齿轮安装到凸轮轴上,使曲轴位于1缸在上止点位置。凸轮轴正时齿轮的标记必须与齿形传动带护罩的箭头对齐,如图2-68所示。
(15)标记齿形传动带的转动方向。
(16)松开张紧轮并将齿形传动带取下。
(17)略微反方向转动曲轴。
