注意：不要使正时链条与磁场接触。

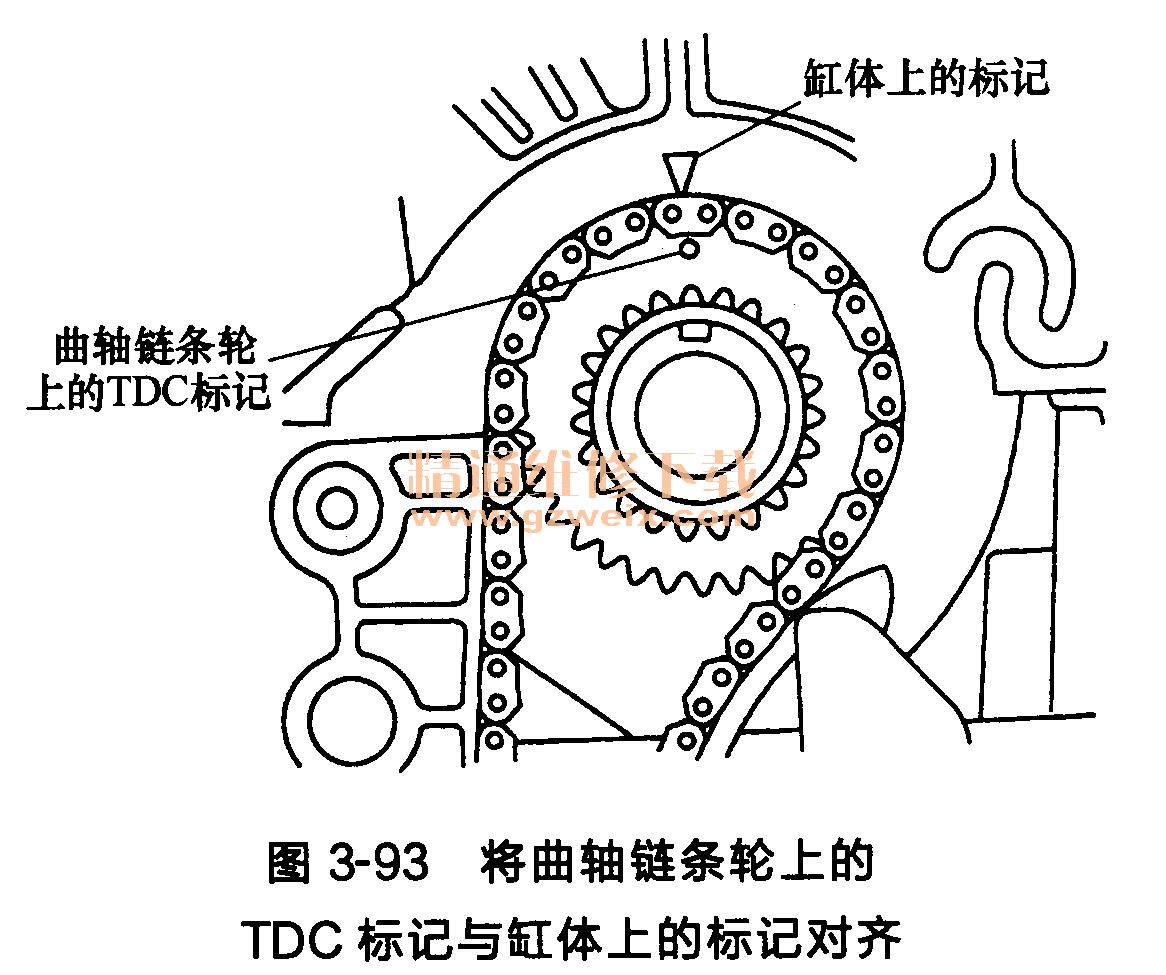

(1)将曲轴置于上止点（TDC，将曲轴链条轮上的TDC标记与缸体上的标记对齐如图3-93所示。

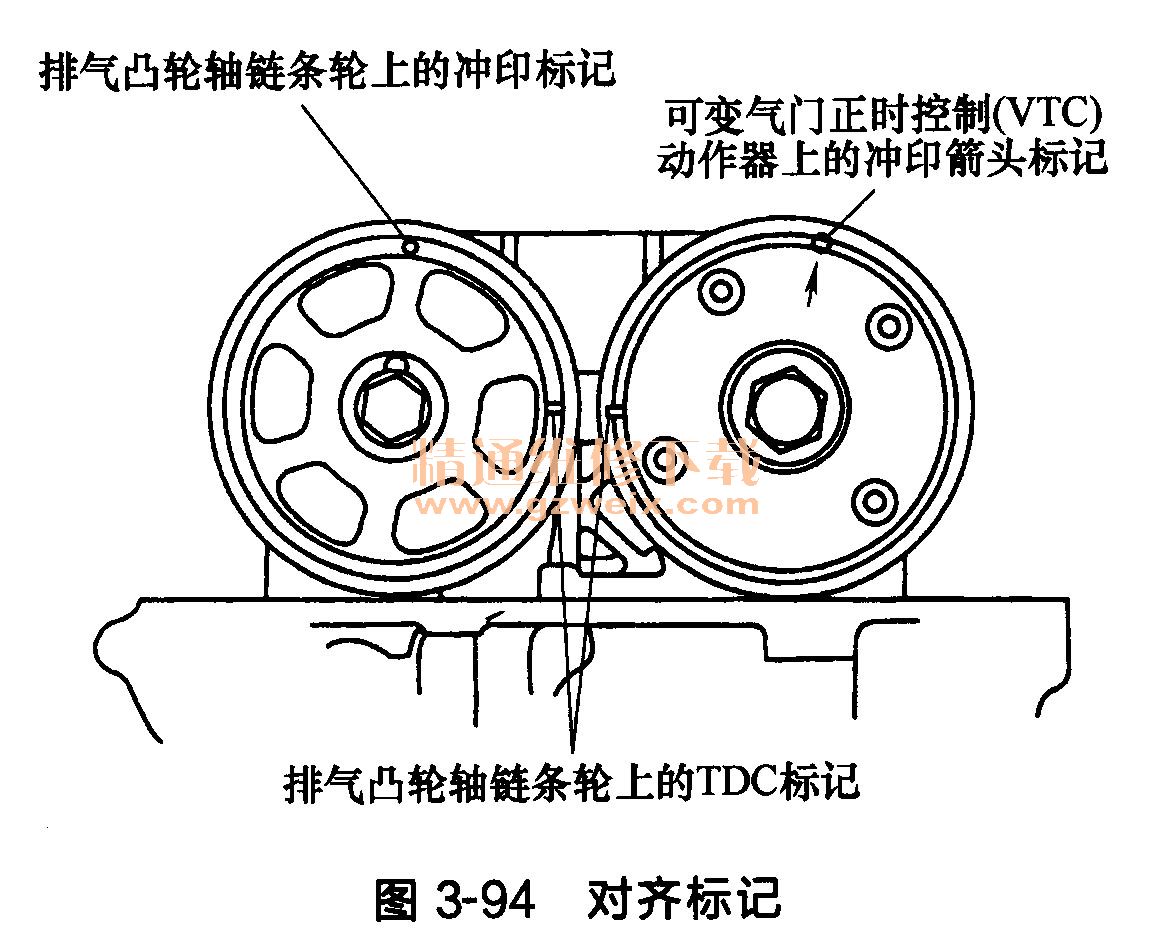

(2)将凸轮轴置于TDC位置。可变气门正时控制（VTC）动作器上的一个冲印箭头标记和排气凸轮轴链条轮上的冲印标记应位于顶部。半VTC动作器与排气凸轮轴链条轮上的TDC标记对齐，如图3-94所示。

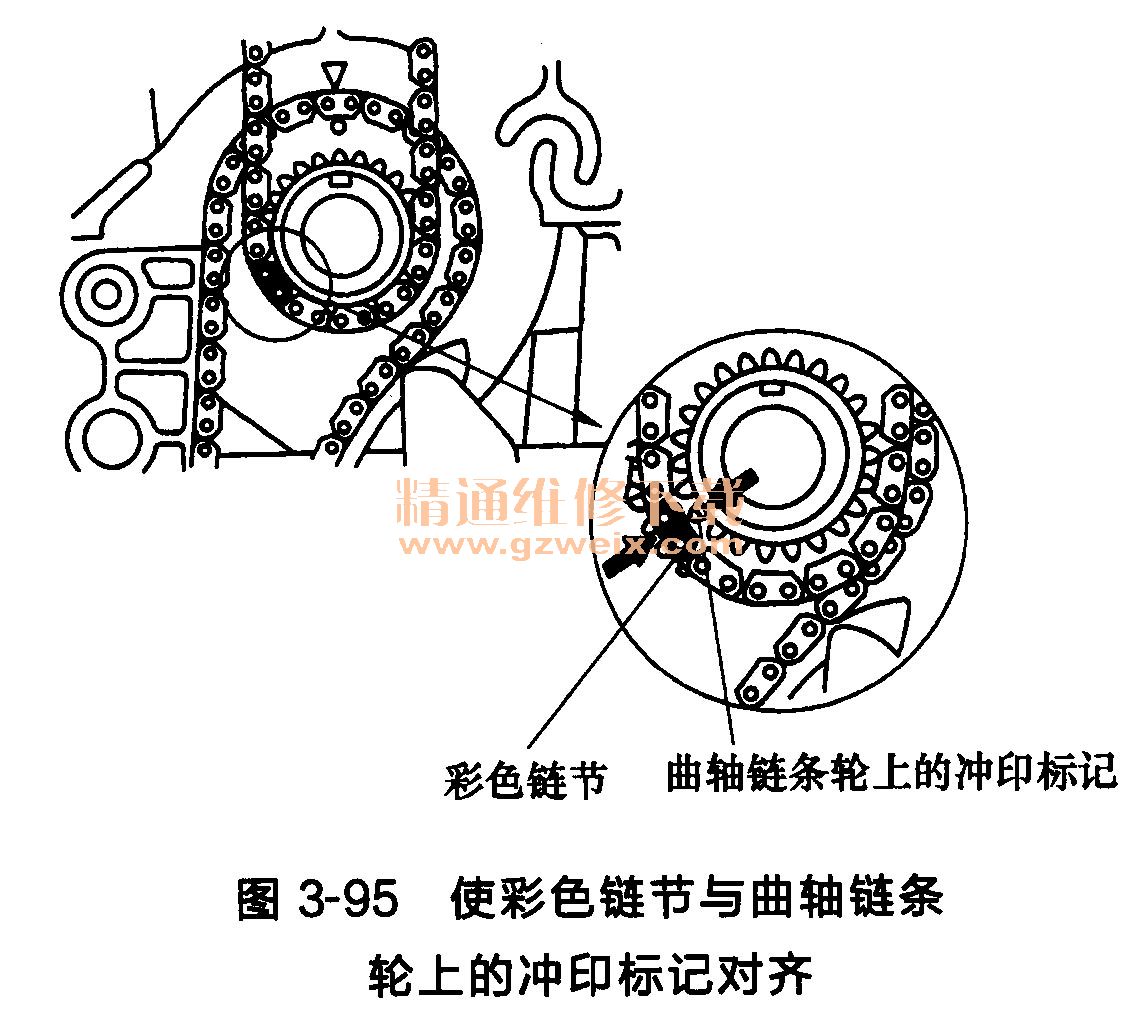

(3)使彩色链节与曲轴链条轮上的冲印标记对齐，将正时链条安装在曲轴链条轮上图3-95所示。

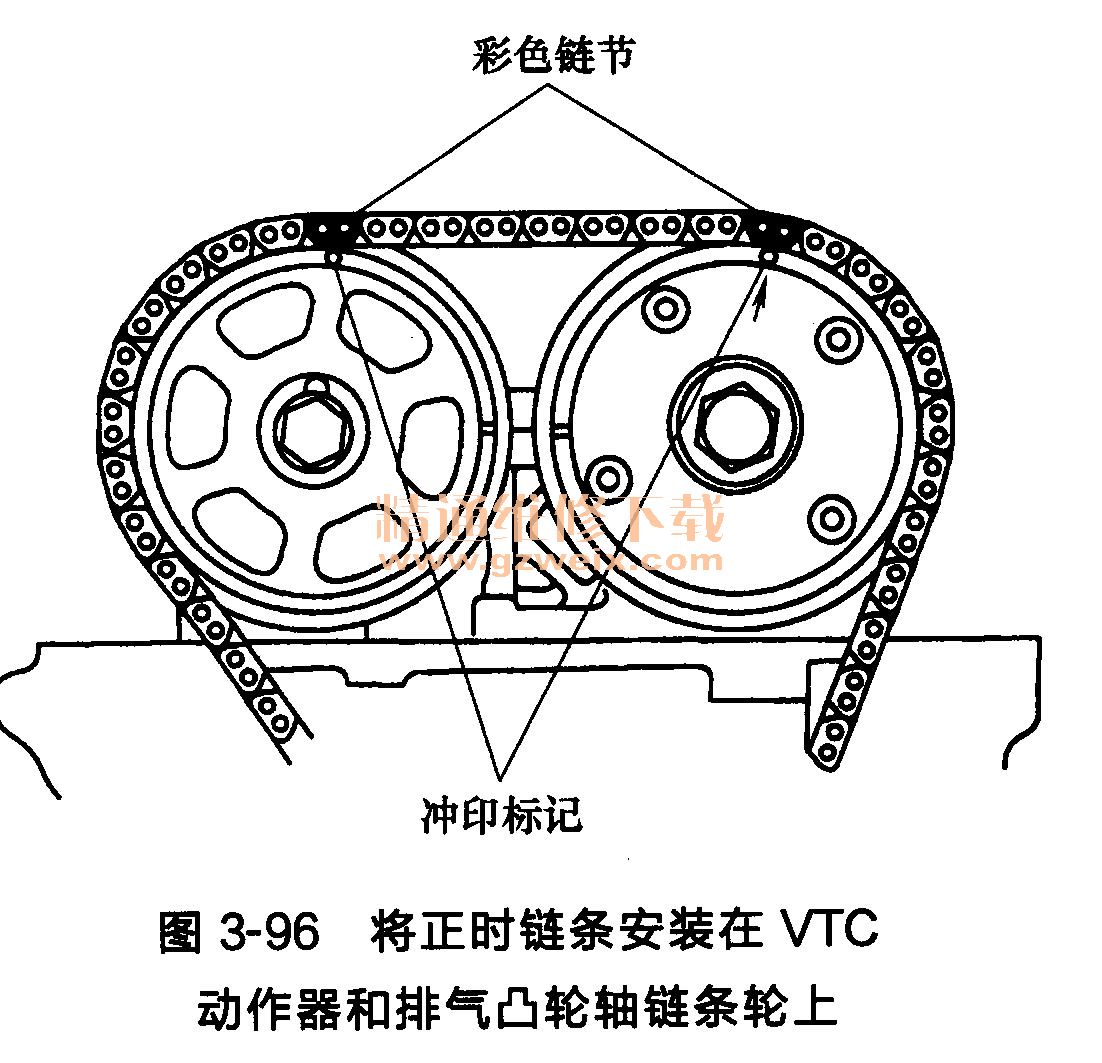

(4)使冲印标记与两个彩色链节对齐，将正时链条安装在VTC动作器和排气凸轮轴链条轮上，如图3-96所示。

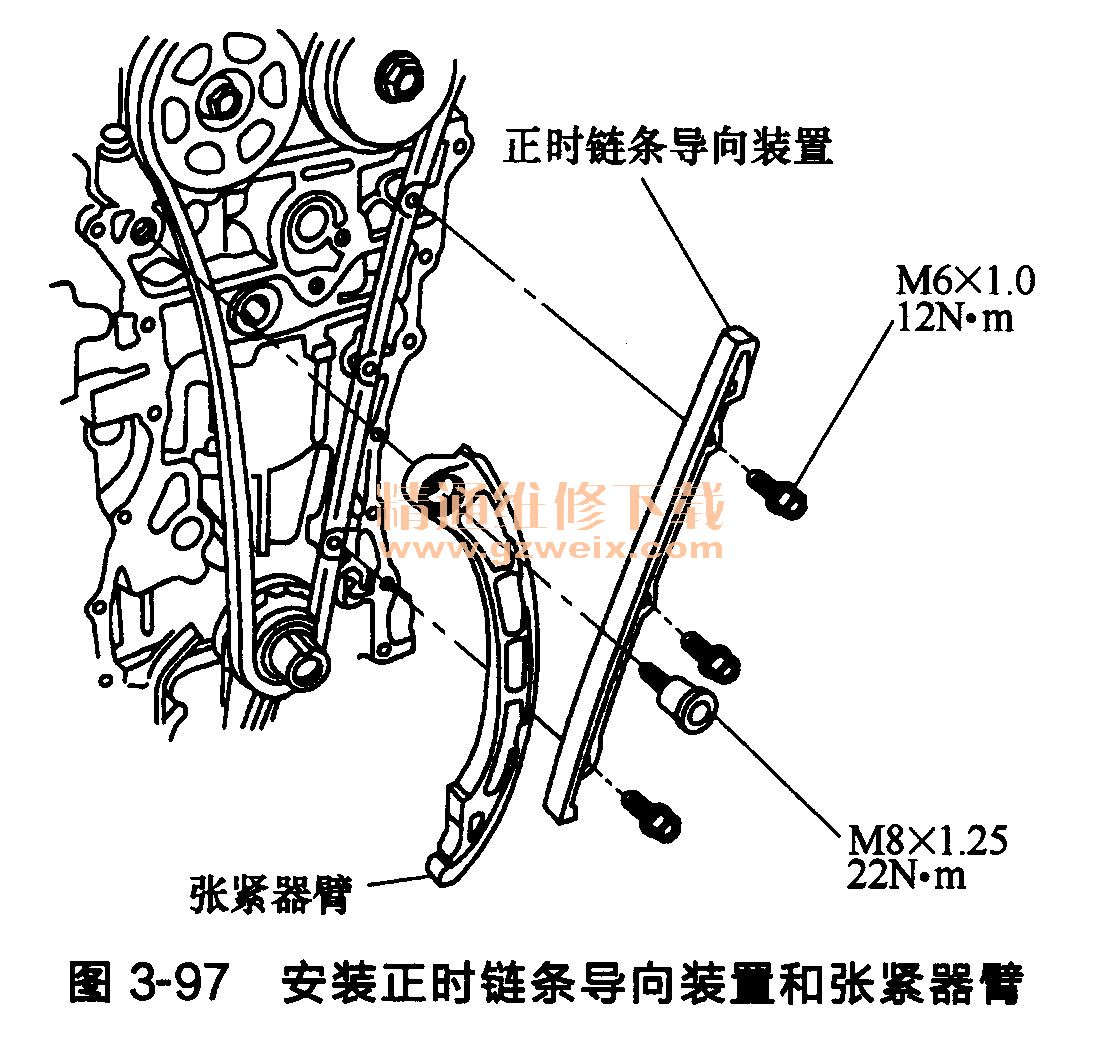

(5)安装正时链条导向装置和张紧器臂，如图3-97所示。

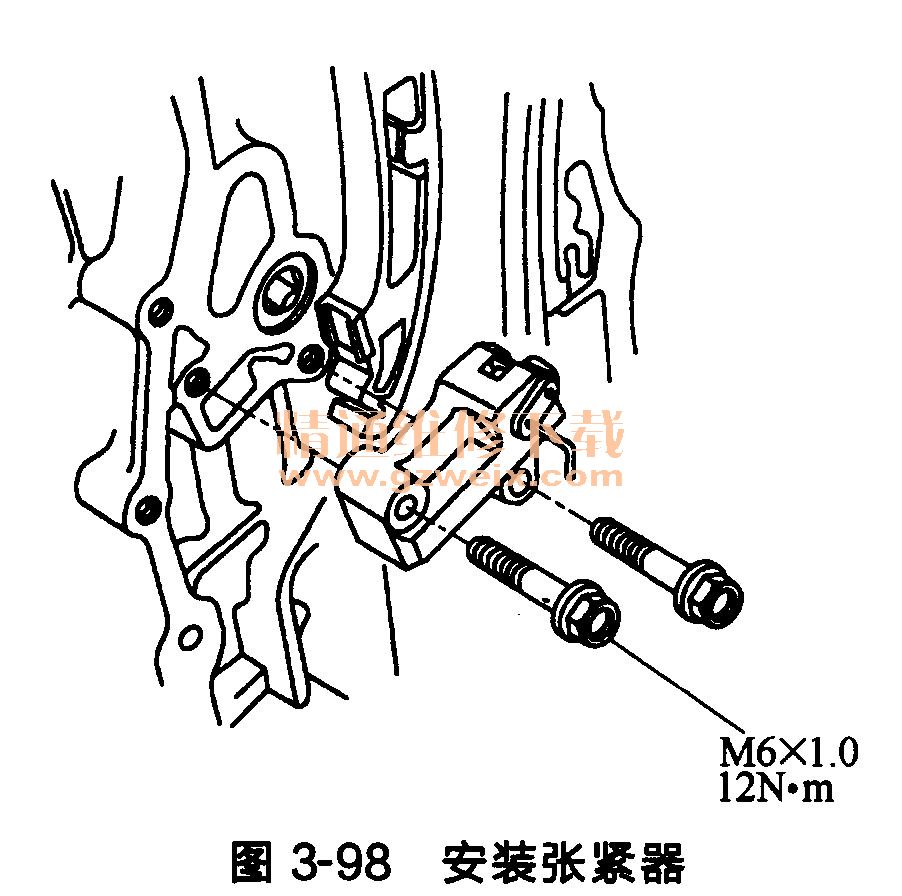

(6)安装张紧器，如图3-98所示。

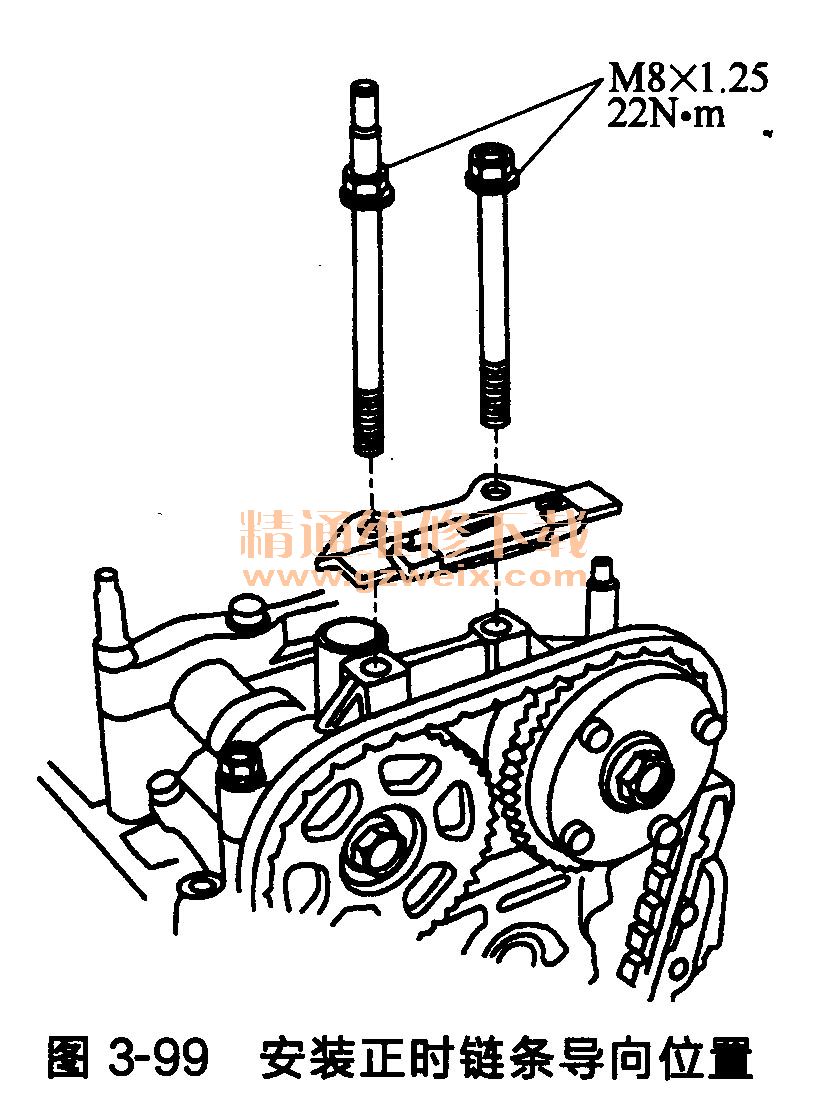

(7)安装正时链条导向装置，如图3-99所示。

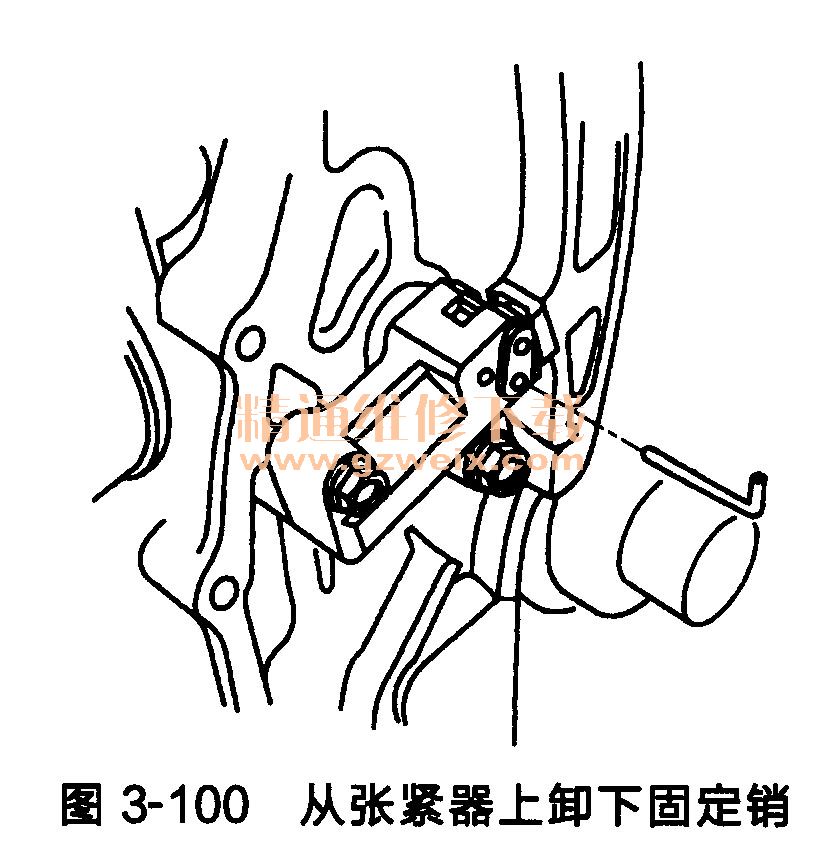

($)从张紧器上卸下固定销，如图3-100所示。
(9)检查正时链条壳体是否损坏。如果损坏，则应更换正时链条壳体油封。
(10)清除正时链条壳体配合面、螺栓和螺栓孔上的旧液体密封剂。”
(11)清除正时链条壳体配合面并将其晾干。

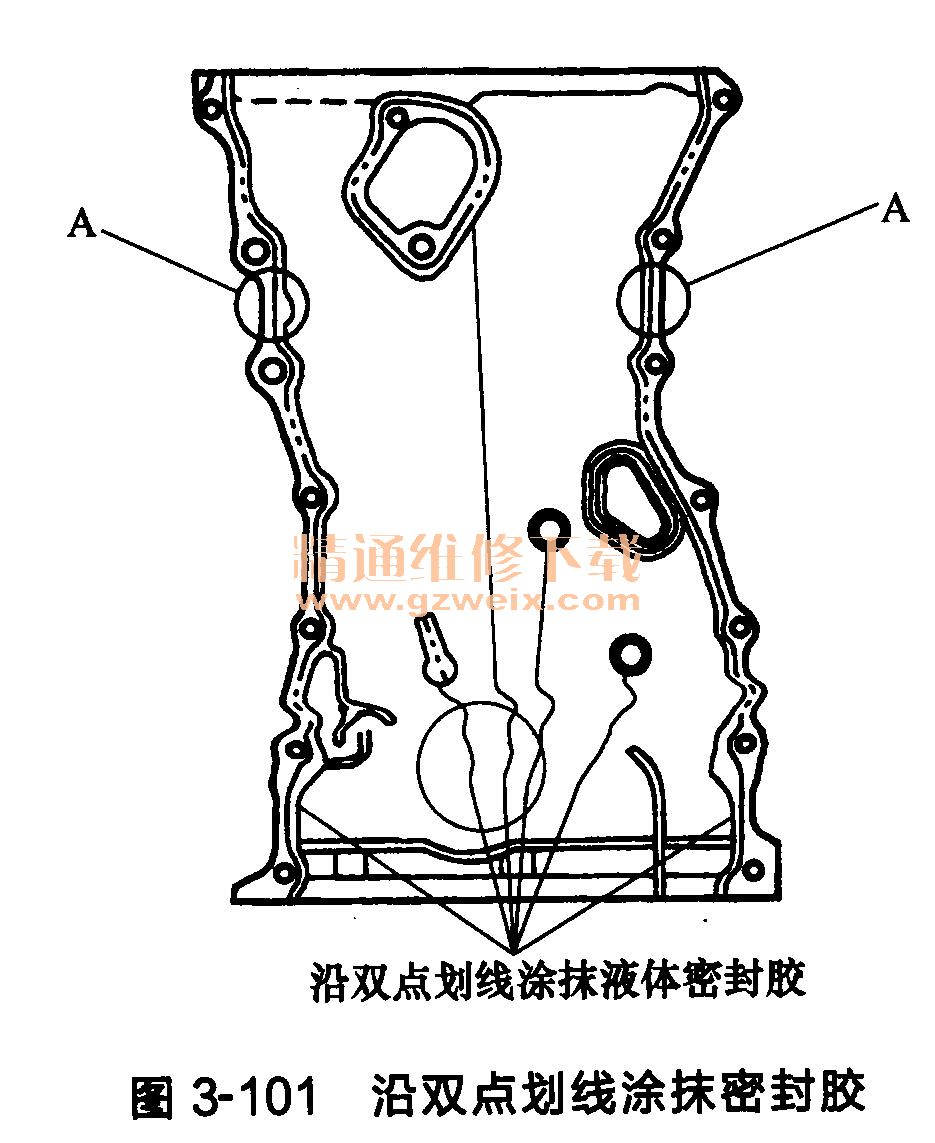

(12)在正时链条壳体的缸体配合面和螺栓孔的内螺纹上均匀地涂抹08C70-K023M,
08C70-K0334M或08C70-X0331S液体密封胶，如图3-101所示。
(13)在正时链条壳体的缸体上部配合面A上涂抹液体密封胶，如图3-101所示。
(14)在正时链条壳体的油底壳配合面和螺栓孔的内螺纹上均匀地涂抹P/N08C70-K0334M或08C70-X0331S液体密封胶。

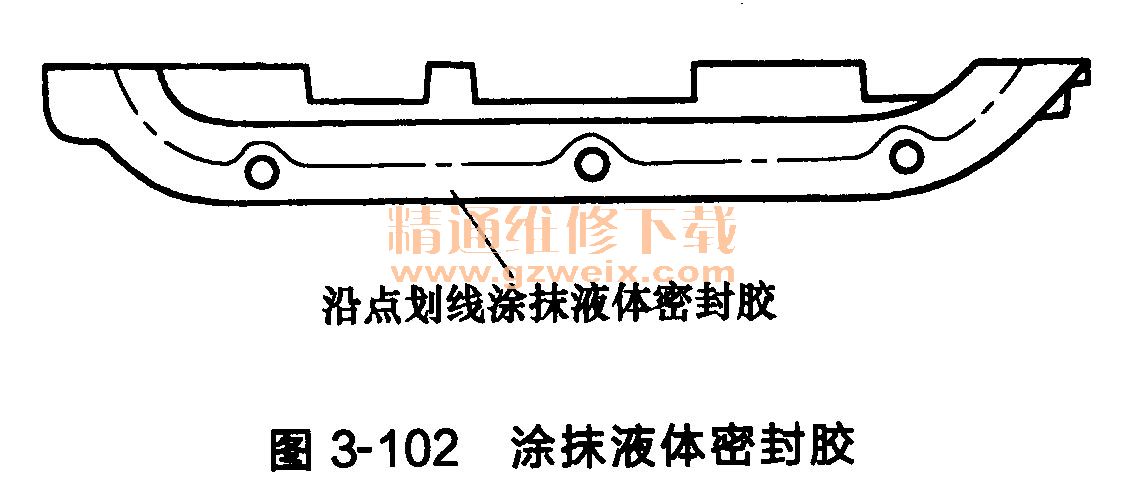

注意：若施加液体密封胶后已超过5min，则不要安装部件，而应清除已涂抹的液体密封胶，重新涂抹新的液体密封胶，如图3-102所示。
