(15)在正时链条壳体上安装新的O形密封圈。先将正时链条壳体的边缘与油底壳的边缘对齐、固定，然后再将正时链条壳体安装到缸体上，如图3-103所示。

    注意：安装正时链条壳体时，不要使底部与油底壳的配合面滑动。
    (16)安装发动机侧安装支架，如图3-104所示。

    (17)安装上支架，然后按如图3-105所示的编号顺序拧紧螺栓／螺母。

    (18)安装地线。
    (19)安装VTC机油控制电磁阀。
    (20)安装曲轴位置传感器插头和可变气门正时控制（VTC）机油控制电磁阀插头，如图3-106所示。

    (21)安装曲轴传动带轮。
(22)安装气门室盖。
(23)安装驱动带。

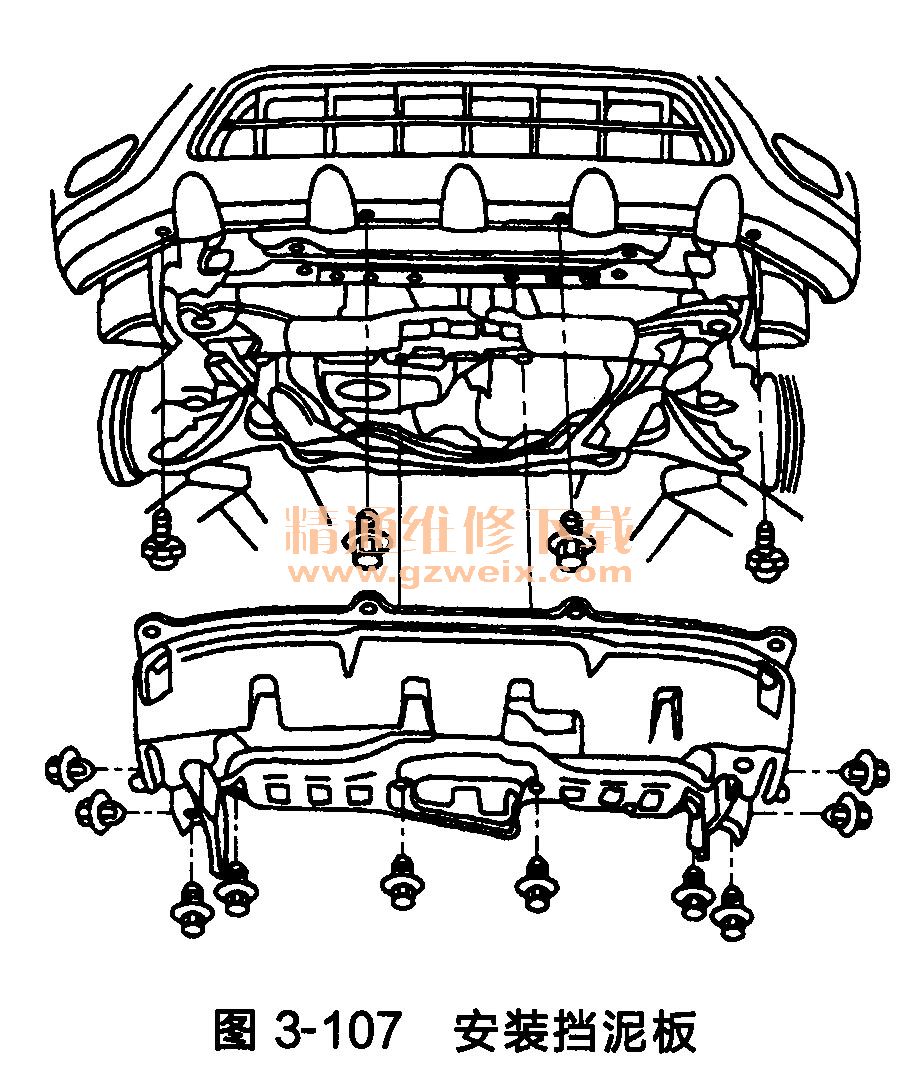

(24)安装挡泥板，如图3-107所示。
