注意：使凸轮链条远离磁场。
    (1)拆下前车轮。
    (2)拆下挡泥板。
    (3)拆下驱动传动带自动张紧器。
    (4)拆下缸盖罩。

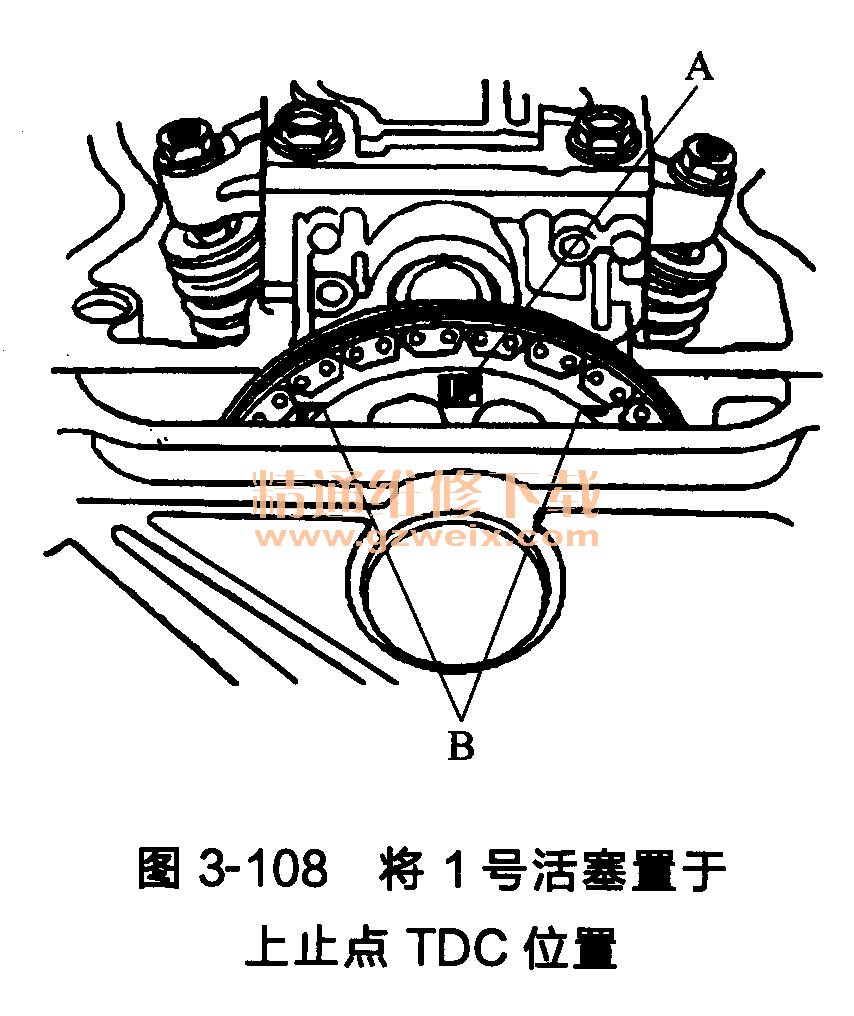

    (5)将1号活塞置于上止点TDC位置。凸轮轴链轮上的一个“向上（UP）”标记A应位于顶部。凸轮轴链轮上的TDC冲印标记B应与缸盖的顶部边缘对齐，如图3-108所示。

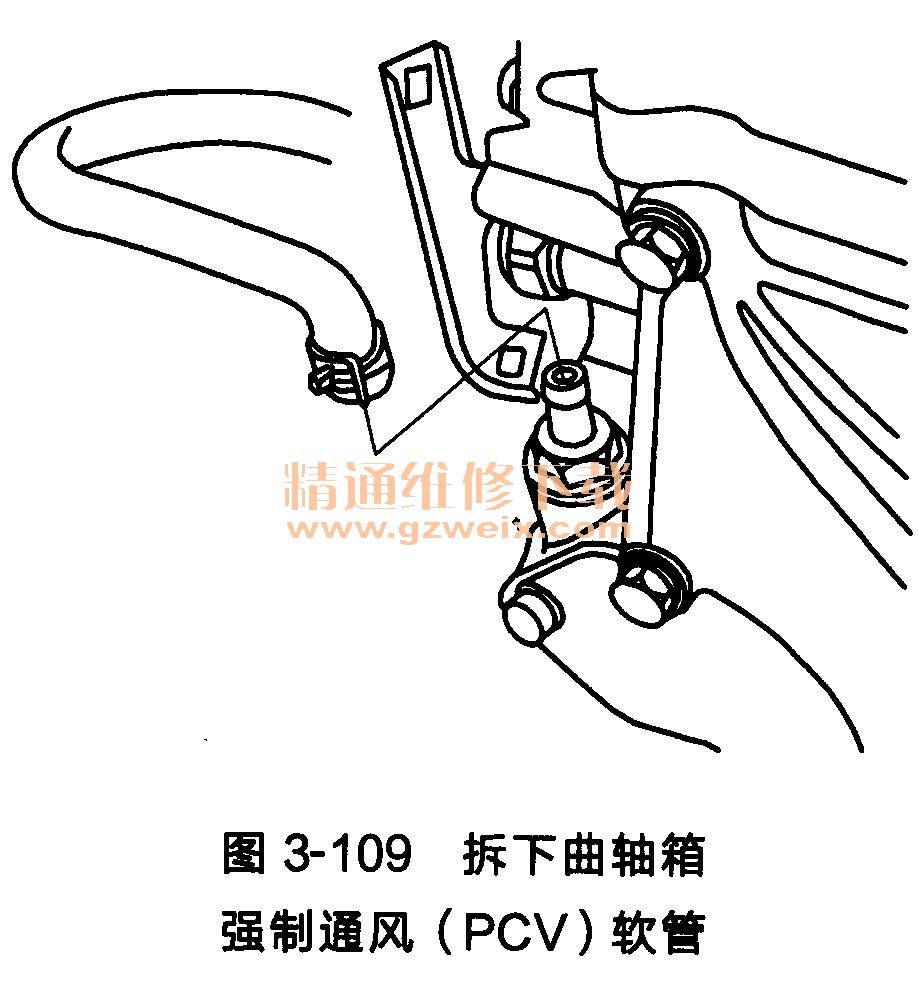

(6)拆下曲轴箱强制通风（PCV）软管，如图3-109所示。

(7)拆下曲轴传动带轮。
(8)使用千斤顶并将木块放置在油盘下部，支撑发动机。

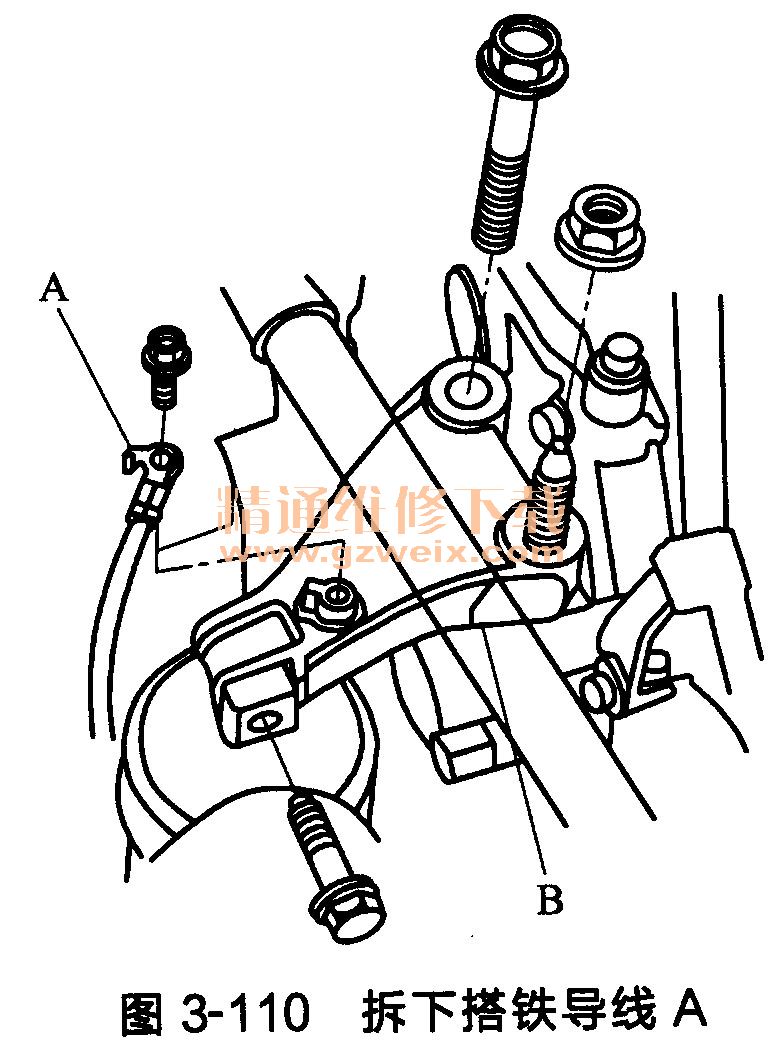

(9)拆下搭铁导线A，然后拆下发动机侧面装配支架B，如图3-110所示。

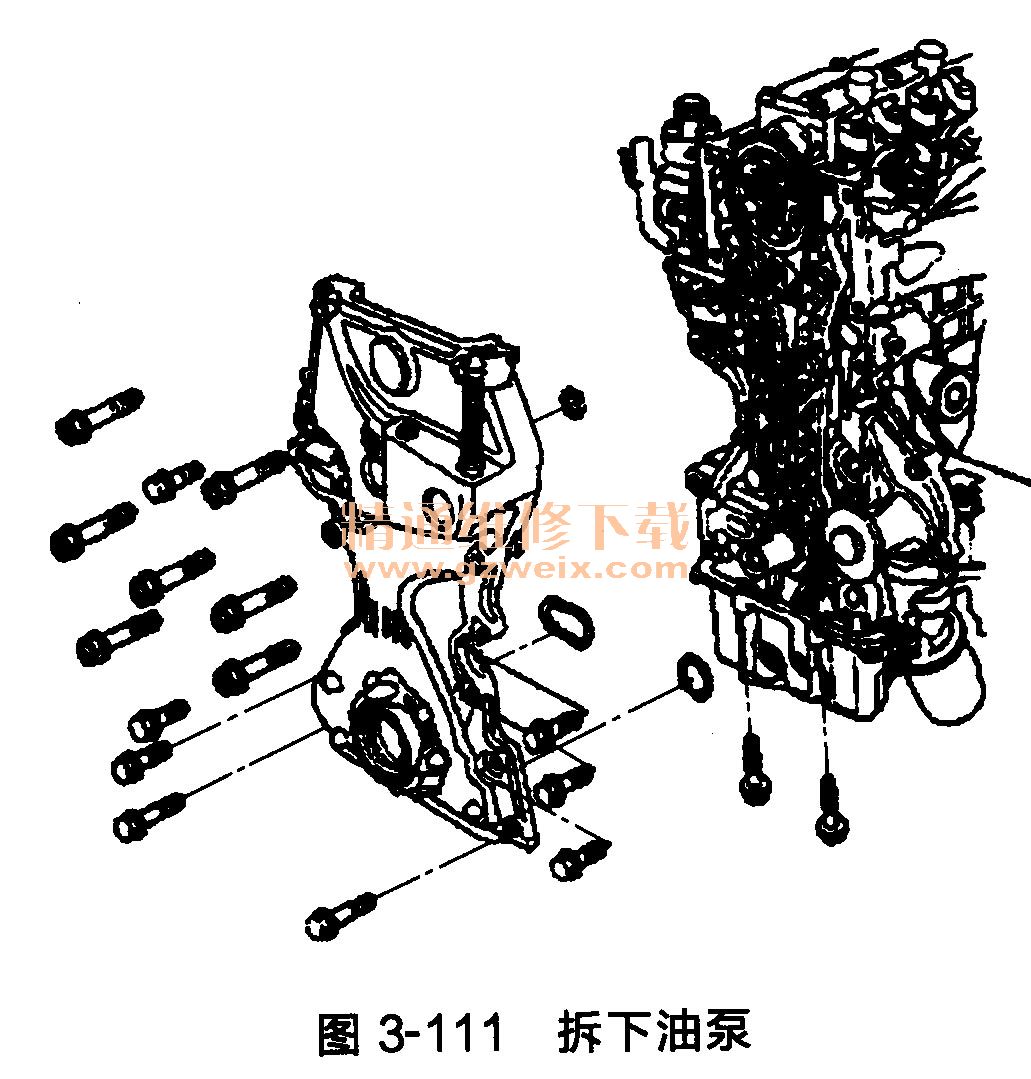

(10)拆下油泵，如图3-111所示。

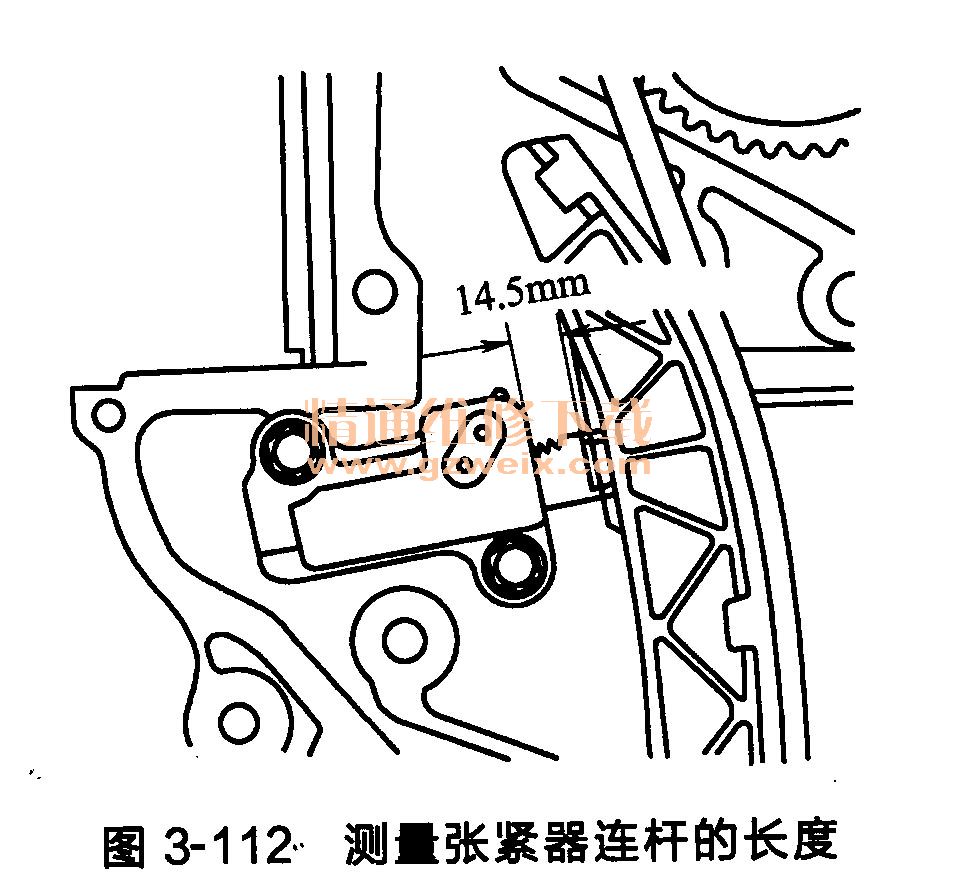

(11)测量张紧器体与张紧器臂平面部分之间连杆的长度。如果长度超出规定值，则更换凸轮链条，如图3-112所示。

    张紧器杆长度维修极限为14. 5 mm。
    (12)松弛地安装曲轴传动带轮。

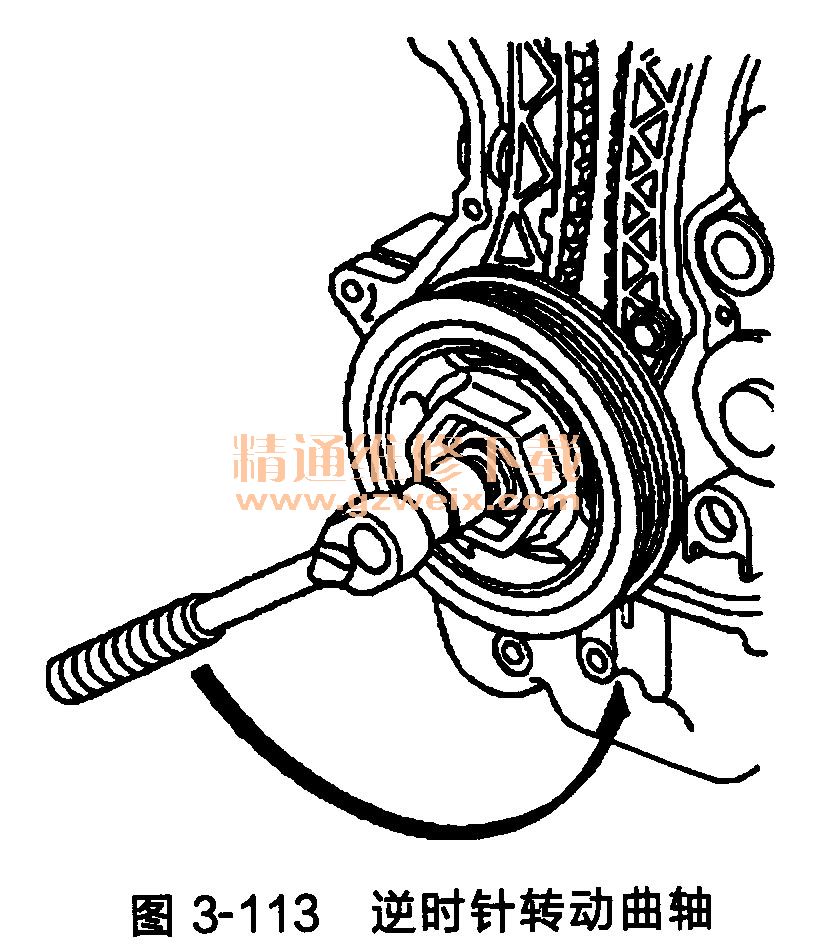

(13)逆时针转动曲轴，以压紧自动张紧器，如图3-113所示。

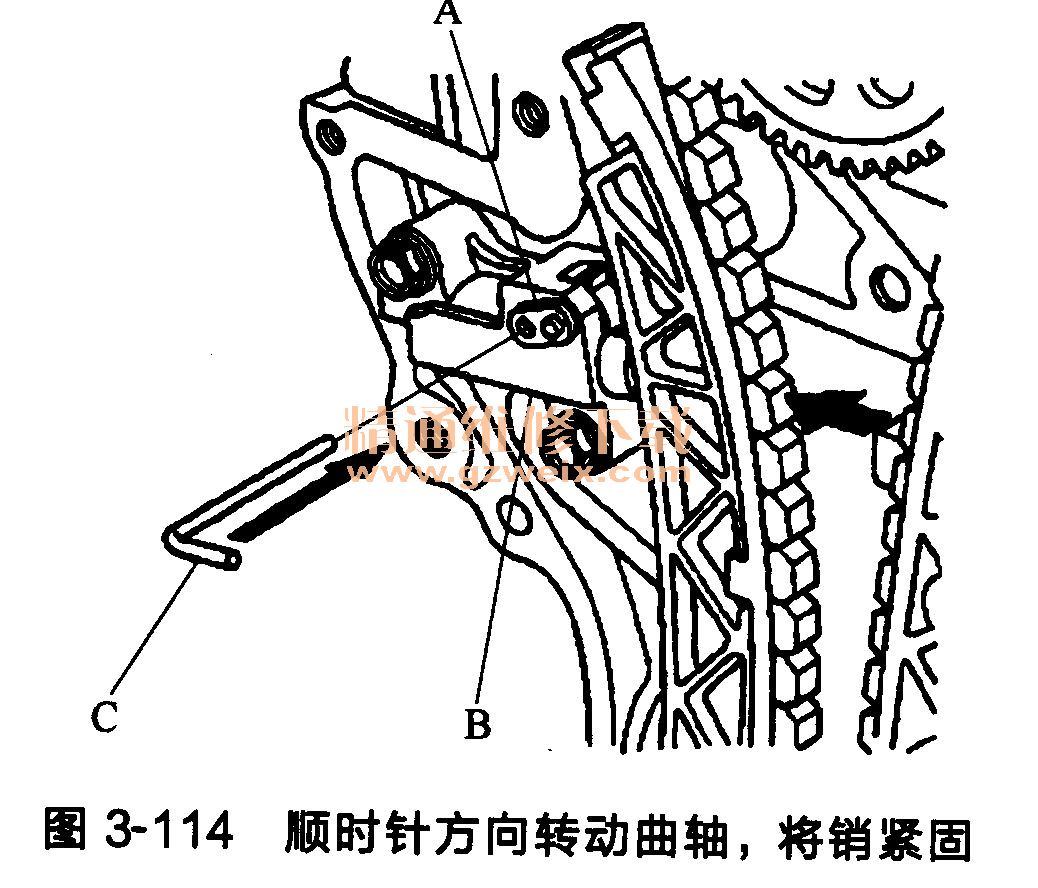

    (14)将锁定装置A和自动张紧器B上的孔对齐，然后将直径为1.0mm的销C插入孔内。顺时针方向转动曲轴，将销紧固，如图3-114所示。

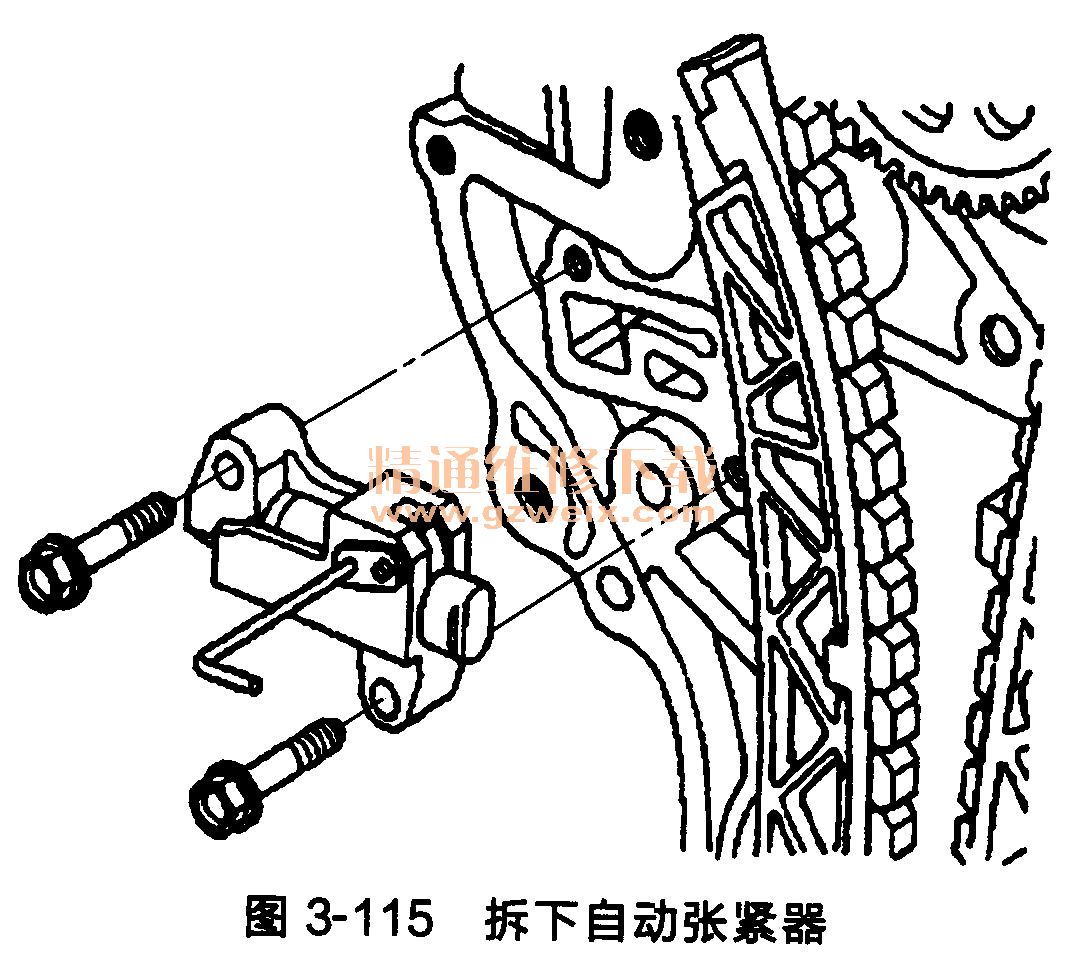

    (15)拆下自动张紧器，如图3-115所示。

    (16)拆下曲轴传动带轮。
(17)拆下凸轮链条导向装置A和凸轮链条张紧器臂B，如图3-116所示。

(18)拆下凸轮链条。
