(11)从自动张紧器上拆下销或锁销（P/N14511-PNA-003），如图3-149所示。

(12)拆下可调节棘爪臂轴（P/N24635-P6 H-000），如图3-150所示。

    (13)检查链条盖油封是否损坏。如果损坏，则更换链条盖油封。
    (14) 清除链条盖配合面、螺栓和螺栓孔上的所有旧液体密封剂。
    (15) 清洁并干燥链条盖配合面。

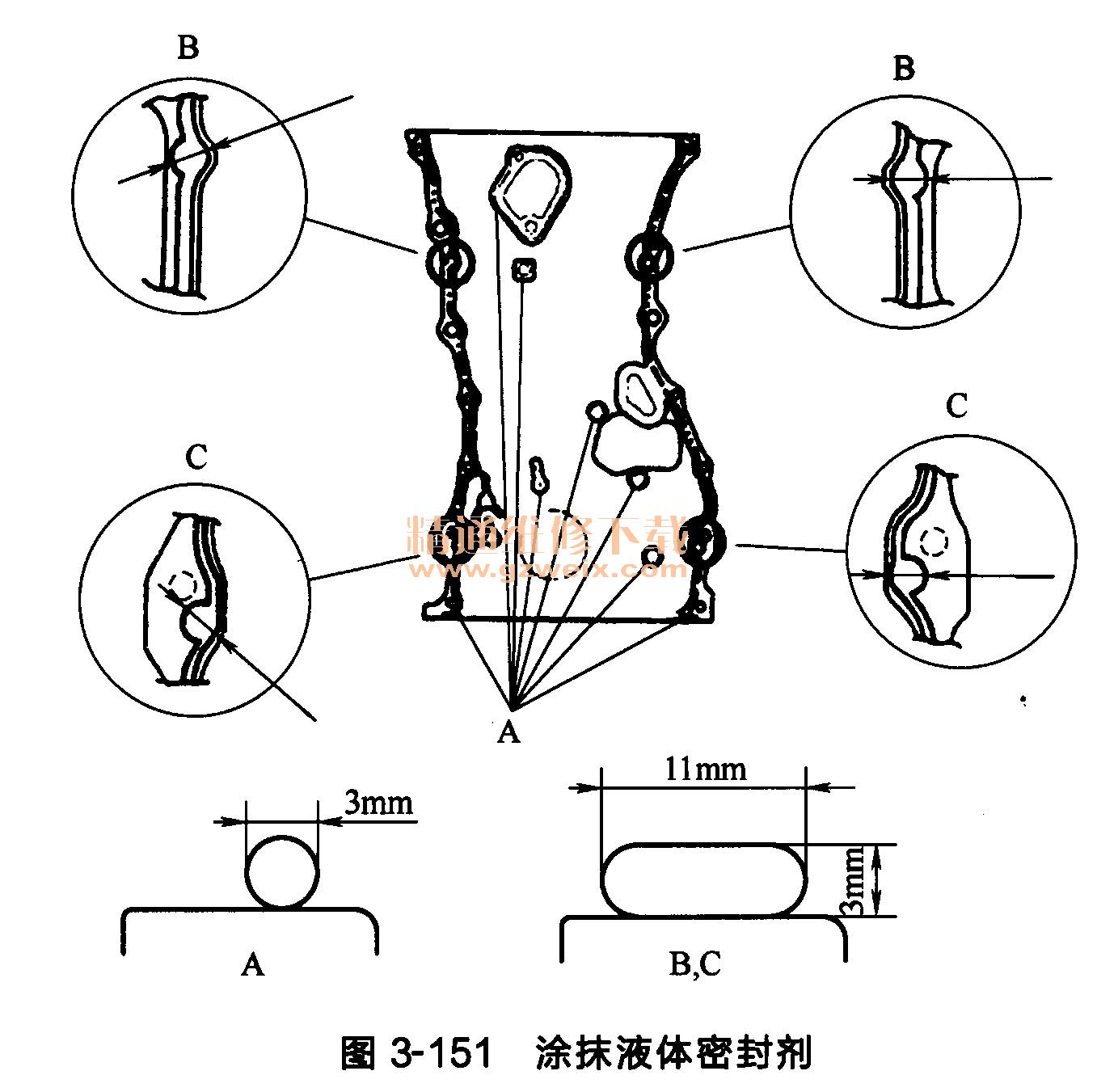

(16) 在链条盖发动机体配合面及螺栓孔内螺纹上，均匀地涂抹液体密封剂，如图3-151所示。

    注意：沿线条A涂抹液滴直径约为3mm的液体密封剂。
    (17)在油泵的发动机体上表接触区域B和油泵的底座上表接触区域C上，涂抹液体密封剂。
    注意：在区域B与C上涂抹液滴直径为11mm、厚度为3mm的液体密封剂。
    (18)在油泵的油盘配合面上，涂抹液体密封剂，如图3-152所示。

    注意：
    ①沿线条A涂抹液滴直径约为3mm的液体密封剂；
    ②如果涂抹液体密封剂后已达到或超过了5min，则不要安装零、部件，而应清除已涂抹的液体密封剂。并重新涂抹新的液体密封剂。
    (19)在油泵上安装垫片A，然后安装新的O形密封圈B。先将油泵壳体C的边缘与油盘D的边缘对齐固定，然后再将油泵安装到发动机上E。擦去油盘与油泵配合面上的剩余液体密封剂，如图3-153所示。

    注意：
    ①安装油泵时。不要使底部在链条盖配合面上滑动；
    ②至少等待30min后，才能加注发动机油。
③安装油泵后至少3h内，不要运行发动机。

    (20)安装发动机侧的装配托架的螺栓，然后紧固发动机侧的装配托架的装配螺栓，如图3-154所示。

    (21)安装发动机侧的装配托架A，然后紧固新的螺栓B，并紧固螺栓C，如图3-155所示。

    (22)安装搭铁导线，如图3-155所示。
    (23)安装曲轴传动带轮。
    (24)安装VTC油控电磁阀。
    (25)连接VTC油控电磁阀接插件，如图3-156所示。

    (26)配备油冷却器：使用一个新的O形密封圈B安装油冷却器软管接头管，如图3-157所示。

    (27)安装缸盖罩。
    (28)安装驱动传动带。
(29)安装挡泥板。
    (30)安装前车轮。
    (31)配备油冷却器：向散热器内重新加注发动机冷却液，在加热器阀门打开的情况下，放油冷却系统内的空气。
(32)进行曲轴位置（CKP）模式清除／CKP模式学习程序。
