一、凸轮轴正时检查
    1．汽缸盖罩拆卸。
    2．凸轮轴正时检查。
      （1）转动曲轴，将1号活塞与上止点（TDC）对齐；曲轴皮带轮上的白色标记（A）与指针（B）对齐，如图1所示。

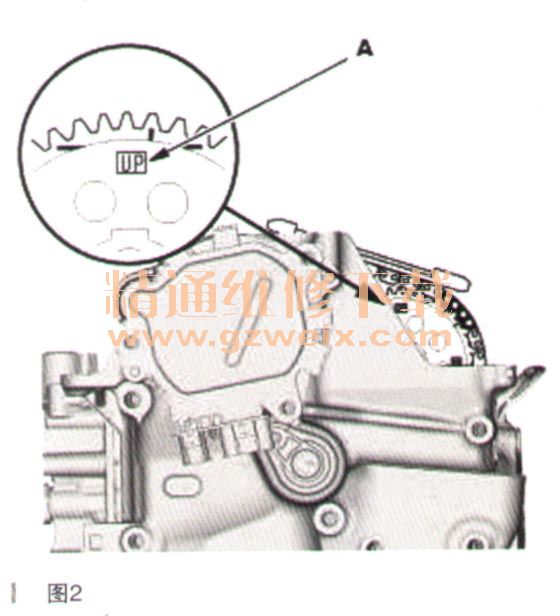

      （2）检查上止点（TDC）位置的1号活塞。排气凸轮轴链轮上的“UP”标记（A）应在顶部，如图2所示。

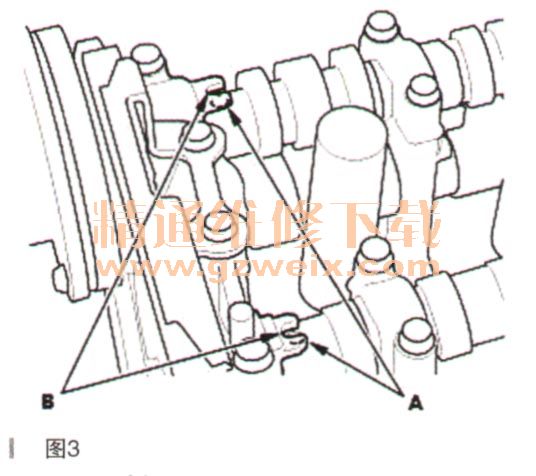

      （3）检查凸轮轴和凸轮轴支架（B）上的保养孔（A），孔应对齐，如图3所示。如果孔未对齐，拆下凸轮轴链条并重新正确安装凸轮轴链条。

    3．所有拆下的零件安装
    按照与拆卸相反的顺序安装零件。

    二、凸轮链条拆卸和安装
      （一）拆卸
    注意：使凸轮轴链条远离磁场。
    1．右前轮拆卸。
    2．发动机底盖拆卸。
    3．汽缸盖罩拆卸。
    4.1号活塞在上止点位置设置（曲柄侧）。
    转动曲轴使其白色标记（A）与指针（B）对齐，见图1。
    5.1号活塞在上止点位置设置（凸轮侧）。
    如图4所示检查排气凸轮轴链轮上的“UP”标记（A）。

    6．曲轴皮带轮拆卸。
    7．油泵拆卸。
    8．凸轮轴对齐。
      （1）松松地安装曲轴皮带轮。
      （2）对齐VTC执行器的标记（A）和凸轮链条导板B的标记（C），如图5所示。

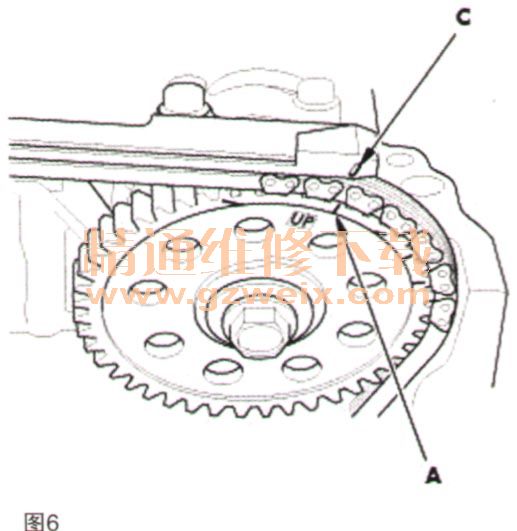

      （3）对齐排气凸轮轴链轮的标记（A）和凸轮链条导板B的标记（C），如图6所示。
