马自达2发动机正时链条的拆卸
来源:本站整理  作者:佚名  2013-04-19 14:21:23

发动机正时链条部件如图6-1所示。

   (1)拆卸曲轴传动带轮螺栓

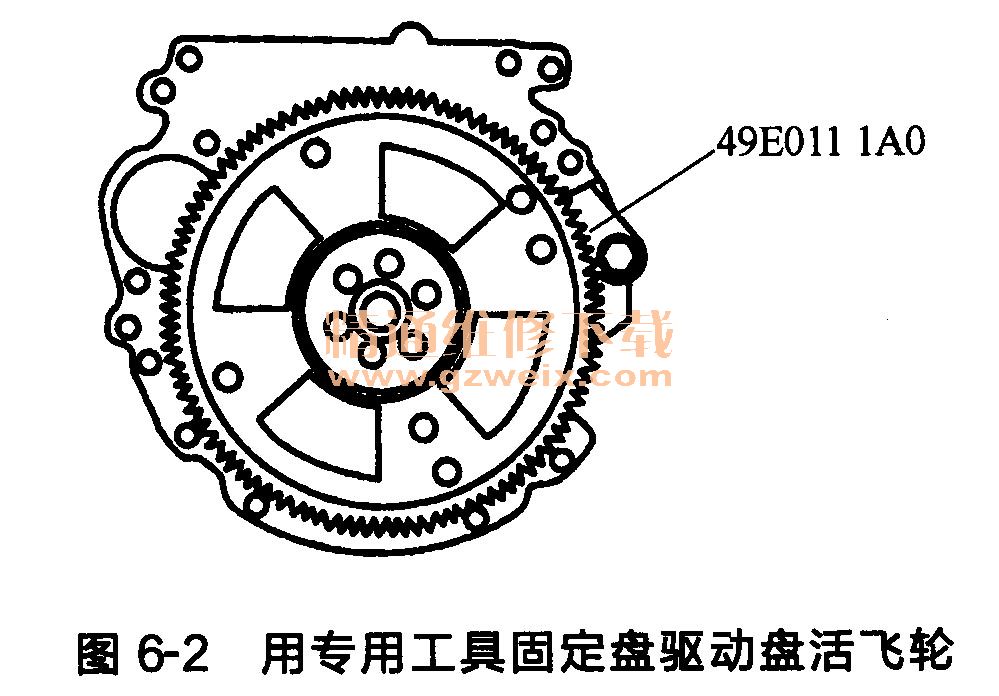

    拆卸曲轴传动带轮时,要使用专用工具49E011 1A0把驱动盘活飞轮固定住,如图6-2所示,让它们无法转动,然后再拆卸传动带轮安装螺栓。

 (2)拆卸发动机前罩
用螺钉旋具拆卸油封后,如图6-3所示,再拆卸发动机前罩。

 (3)拆卸正时链条张紧器
①用螺钉旋具向下推动正时链条张紧器的连接板,释放柱塞锁紧装置,如图6-4所示。

②按照图6-5中的箭头方向向里慢慢推动张紧器的柱塞,同时继续把连接板向下推动。

(4)放开连接板,但柱塞仍要继续推动。
(5)来回移动柱塞2~3min,在连接板孔和张紧装置壳体孔重叠的位置插入一根直径约为1. 5 mm的金属丝,固定住连接板和锁紧柱塞,如图6-6所示。
