装配时，可使用限位销将柱塞固定在压缩极限位置，然后安装柱塞。安装好正时链条张紧器后，小心地拉出限位销。
    (5)再次检查每个链条轮和正时链条的匹配标记位置。
    (6)在前端盖上安装前油封。
    (7)安装前端盖。
    ①用压缩器（SST; WS39930000）在如图5-137所示的地方呈点状涂密封胶。

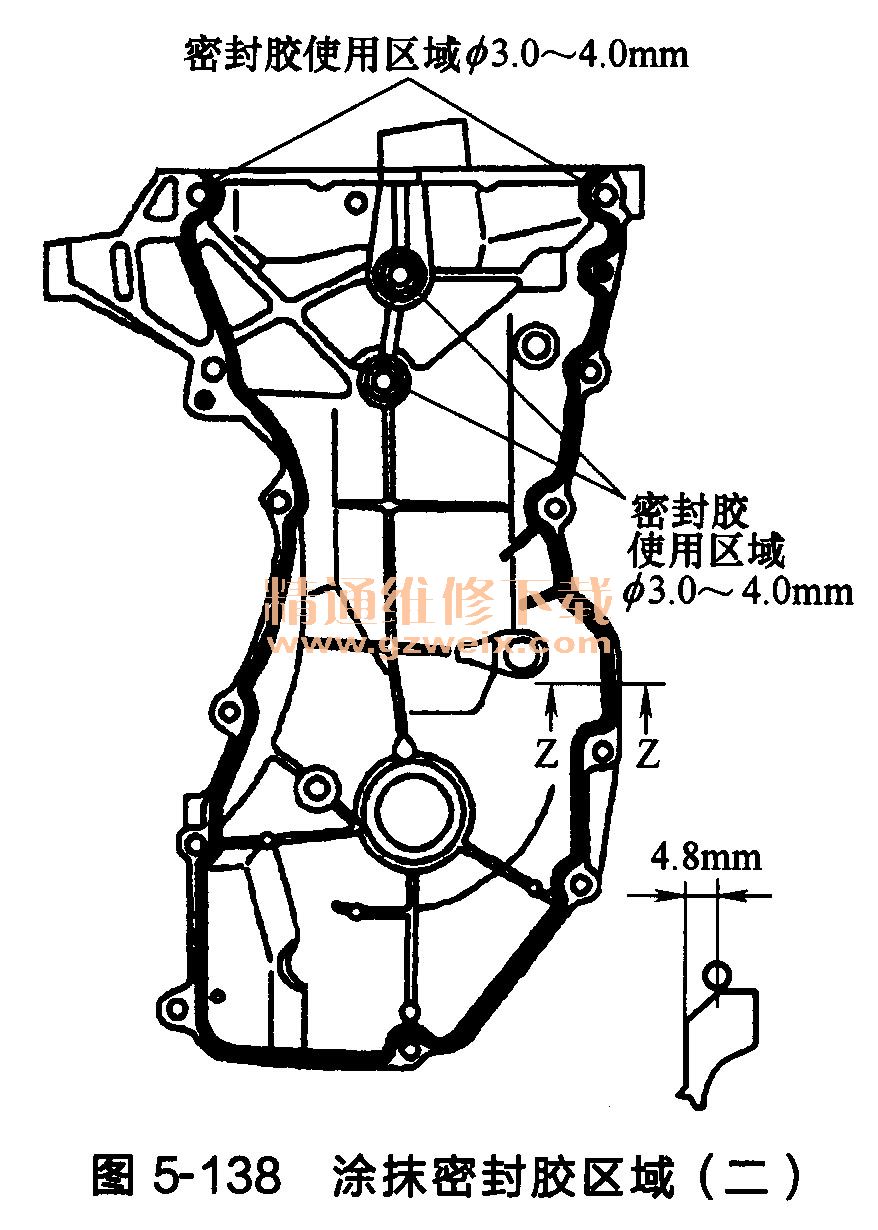

②用压缩器（SST; WS39930000）在如图5-138所示的地方呈点状涂密封胶。

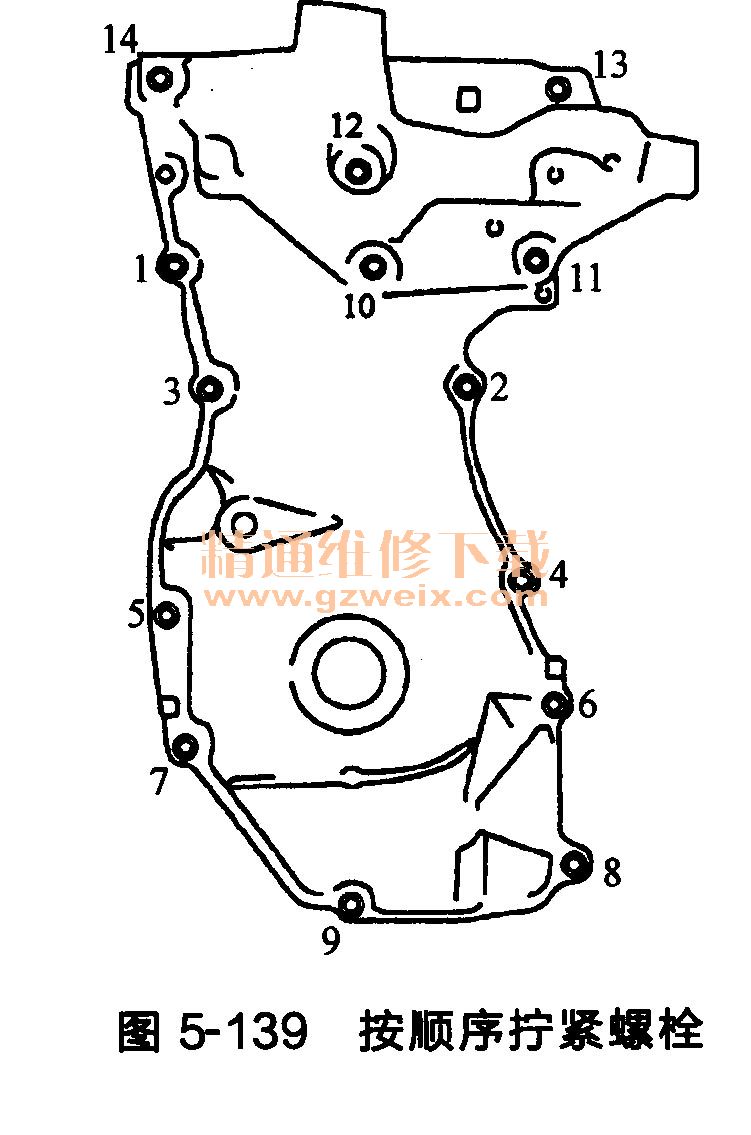

③按如图5-139所示的数字顺序将螺栓拧紧，然后再重新按规定力矩拧紧。

注意：确认所有泄漏在表面上的密封剂都被清除干净。
(8)对齐曲轴键，安装曲轴传动带轮。
使用塑料锤敲击曲轴传动带轮时，请敲击其中央位置（非四周位置）。

    注意：安装时保证前油封唇部不损坏。
    (9)拧紧曲轴传动带轮螺栓。
    用传动带轮支架（通用维修工具）固定曲轴传动带轮，然后拧紧曲轴传动带轮螺栓。
    ①将发动机机油涂在曲轴传动带轮螺栓的螺纹和固定面上。
    ②拧紧曲轴传动带轮螺栓。拧紧力矩为35N·m。
    ③在曲轴传动带轮上标上油漆标记，以使其与曲轴传动带轮螺栓凸缘上的角度标记相匹配，如图5-140所示。可以在6个角度标记中选一个容易辨认的。

④顺时针再次拧紧60°。
(10)确认可以用手灵活地顺时针转动曲轴。
(11)按照与拆卸相反的顺序安装其他部件。
