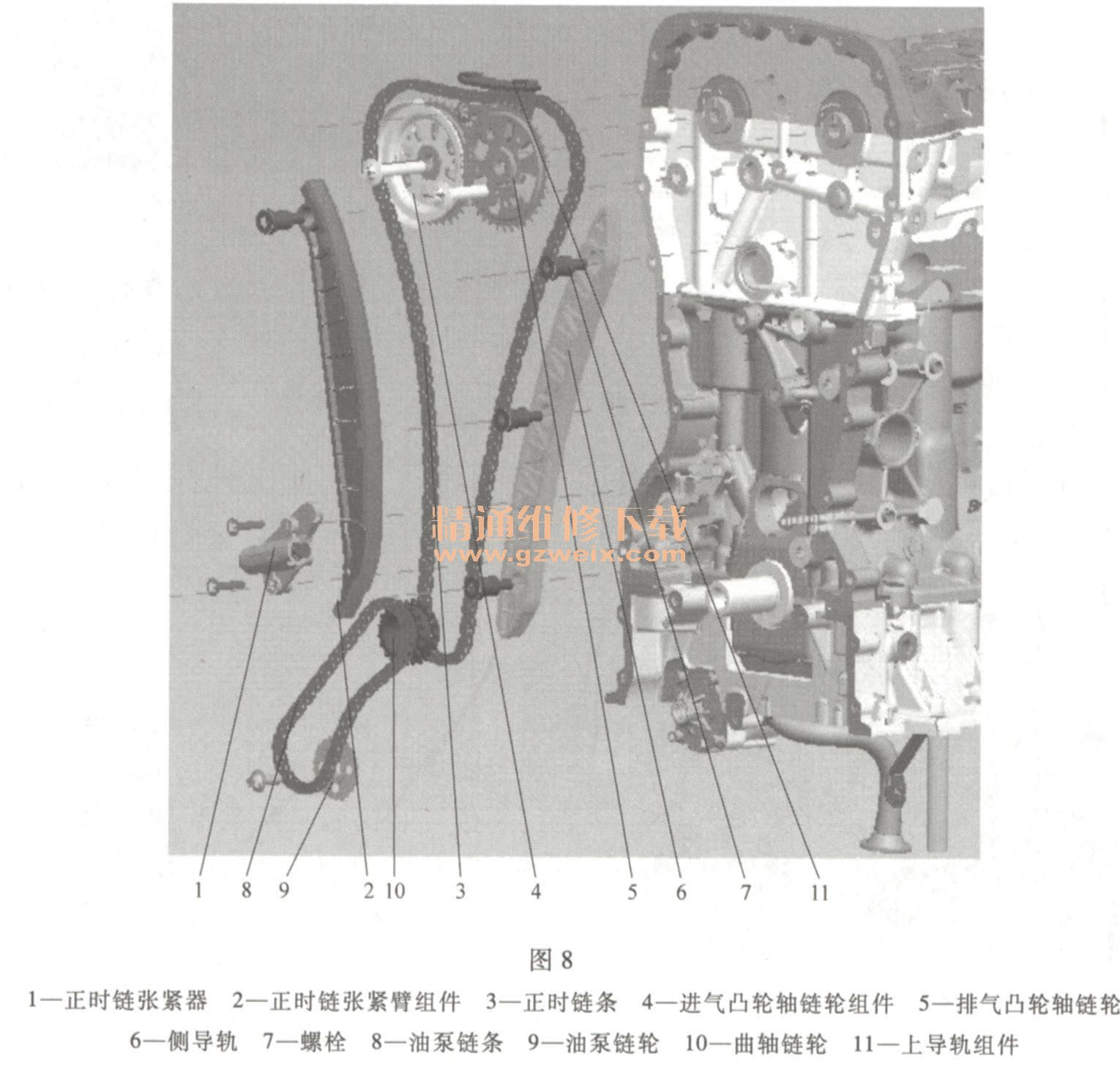

正时机构示意图（图8）

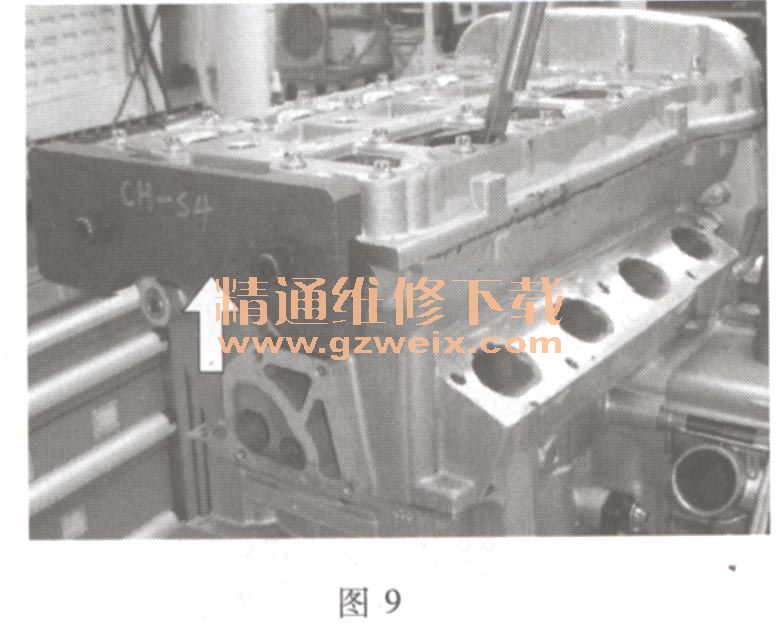

    （1）顺时针转动曲轴至1缸上止点，安装好上止点定位工具和如图9所示的凸轮轴定位工具。

    注意：在单独拆装链条驱动部分时，一定要安装上止点定位工具和凸轮轴定位工具，防止正时错乱。
    （2）推动正时链张紧臂，使正时链张紧器的销孔对齐，然后插入锁止销。
    （3）拧松正时链张紧器和侧导轨上的固定螺栓，取下张紧臂和侧导轨。
    （4）拧松排气凸轮轴链轮螺栓，取下排气凸轮轴链轮。
    （(5）拆下正时链条。
    （6）拆下油泵链条张紧器固定螺栓，取下油泵链条张紧器。

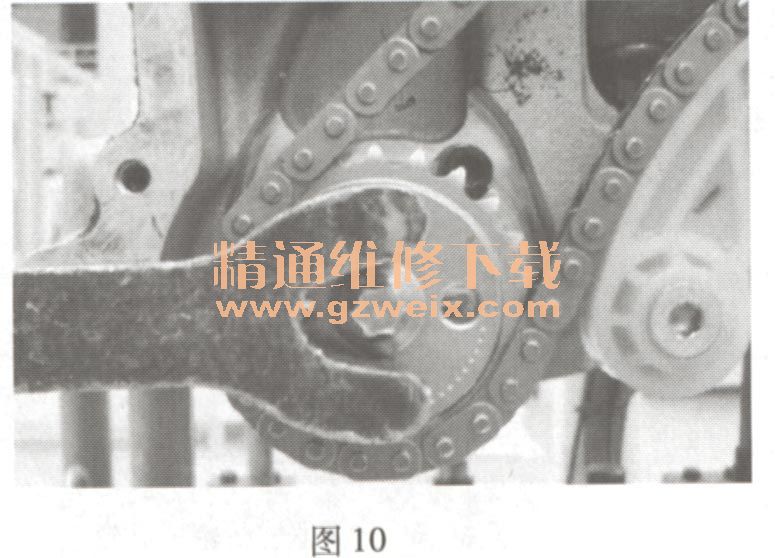

    （7）使用图10所示的专用扳手拧松机油泵链轮固定螺栓，取下机油泵链轮、链条。

    （8）拆下曲轴链轮。
    （9）拧松正时链张紧器固定螺栓，取下正时链张紧器。
    （10）拧松上导轨的固定螺栓，取下上导轨。
（11）拆下进气凸轮轴链轮和螺栓。
