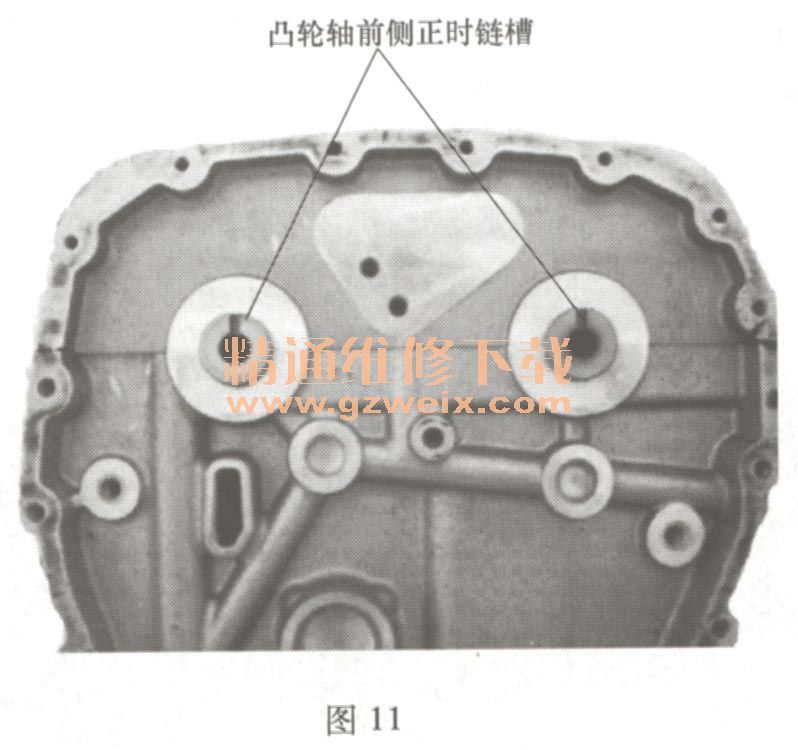

(1)调整凸轮轴和曲轴的位置,安装上止点定位工具和凸轮轴定位工具。安装完凸轮轴定位工具后,进、排气凸轮轴前侧正时链槽应竖直向上,如图11所示。
(2)清洁所要安装的零件和接触面,检查零部件有无磕碰伤。
(3)用2个螺栓安装正时链上导轨,不拧紧。
(4)用螺纹部分涂了密封胶的链轮螺栓将进气凸轮轴链轮(带信号轮)安装到进气凸轮轴上并拧紧至(70±2)N·m。
(5)用2个螺栓安装正时链张紧器,不拧紧。
(6)拧紧正时链上导轨螺栓和正时链张紧器螺栓至(10±2) N·m。

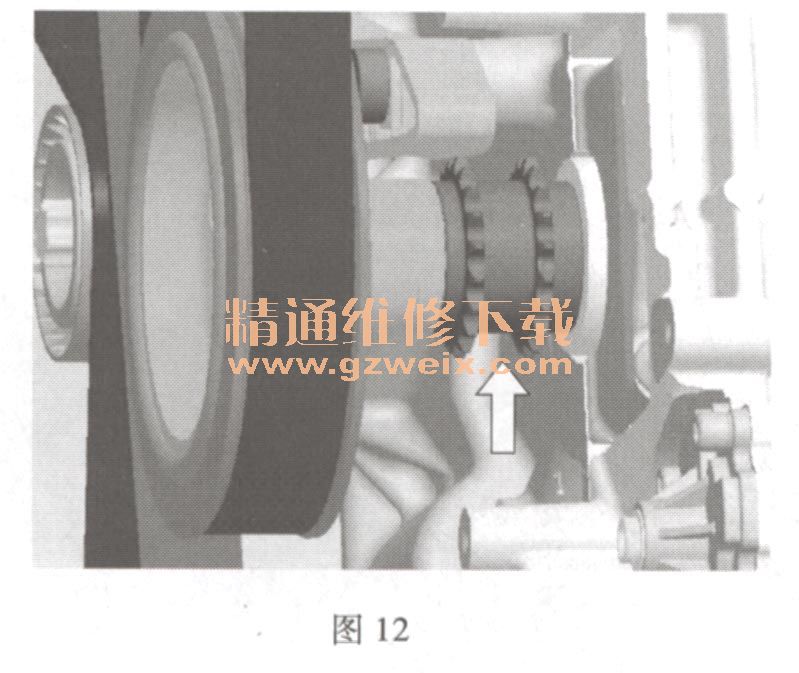

(7)将曲轴链轮安装到曲轴上(倒角端向内),如图12所示。
(8)将机油泵链条套在机油泵链轮和曲轴链轮上,安装到相应位置。用螺栓拧紧机油泵链轮至(10±2)N·m。
(9)安装机油泵链条张紧器,拧紧螺栓至(10±2)N·m。 (10)将正时链条套在进排气凸轮轴链
轮和曲轴链轮上,用链轮螺栓将排气凸轮轴链轮安装到排气凸轮轴上,不拧紧螺栓。
(11)安装正时链侧导轨,不拧紧螺栓。
(12)安装正时链张紧臂,不拧紧螺栓。
(13)拧紧正时链张紧臂螺栓和正时链侧导轨螺栓至(25±2) N·m。
(14)拔出正时链条张紧器的锁止销。
(15)拧紧排气凸轮轴链轮螺栓到(70±2)N·m。
(16)取下上止点定位工具和凸轮轴定位工具。
(17)顺时针转动曲轴2圈,检查气门正时。
