(一)正时链轮机构的拆卸要点
拆下气缸盖后,按顺序拆下风扇风带、硅油离合器(风扇)、水泵带轮、交流发电机、曲轴带轮、机油盘、机油滤清器、链轮室、凸轮轴正时链条、进气凸轮轴正时链轮、滑轨组件、减振板组件、曲轴正时链轮。
(二)正时链轮机构的检查
(1)将链条拉直,选取3~4个位置测量16个链节的总长度,该长度应为142. 875 mm,如测量值大于该值,应更换链条。

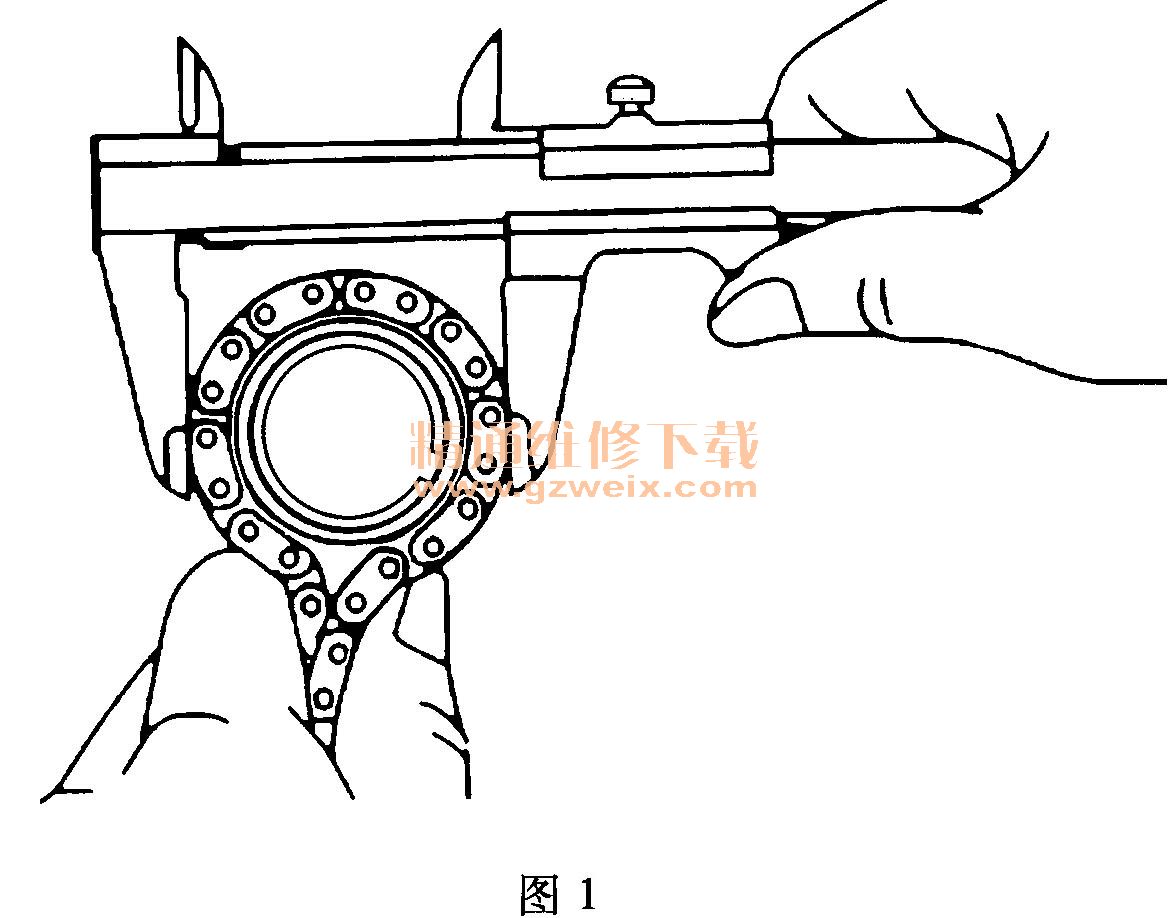

(2)链轮的检查按图1所示进行。进气凸轮轴正时链轮的最小值为113. 8mm。
(3)检查滑轨组件和减振板组件,如果其最大磨损量大于1mm,则更换。
(三)正时链轮机构的安装
(1)转动曲轴使键槽向上,装入半圆键及曲轴正时链轮。
(2)安装滑轨组件、减振组件。
(3)安装凸轮轴正时链条和进气凸轮轴正时链轮。
(4)在曲轴正时链轮上安装凸轮轴正时链条时,使链条上的黑色链节与曲轴正时链轮上的凹坑标记对准。
(5)将进气凸轮轴正时链轮上的正时标记与凸轮轴正时链条上的正时标记对齐。
(6)保证链条安装到滑轨组件和减振板组件的正确位置。
(7)用软带将链条、滑轨组件、减振板组件缠在一起,以防止松脱。
(8)依次安装链轮室、机油滤清器、机油盘、曲轴带轮、交流发电机、水泵带轮及硅油离合器(风扇)、风扇传动带、缸盖。
