一辆配置4G22发动机的金杯海狮,该车启动不了,有故障码P0335(曲轴位置传感器A电路故障)。因为这个故障他们更换了曲轴位置传感器、电脑,发动机已经大修过了(确保正时没有问题)。用模拟仪给发动机电脑加了曲轴信号,这时发现只有2缸喷油,所以确认更换的拆车电脑有问题。
几天以后修理厂更换新的电脑后,发动机可以启动了,但还是报告P0335故障码,时有熄火症状,加速不良。车辆最后转诊到我处。
故障诊断:接车后,连接诊断仪,读取故障码,确实如修理工所言,还是有报
曲轴位置传感器故障。观察
数据流,转速信号有。示波器调取

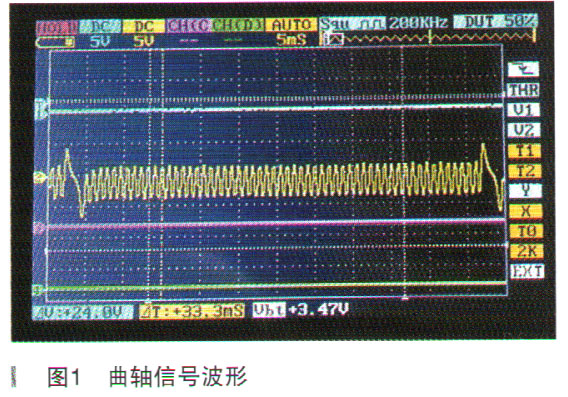

曲轴位置传感器信号(如图1所示),未见明显异常。把

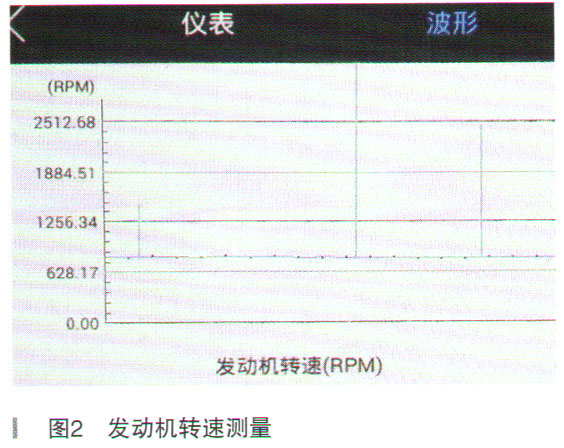

数据流的数据变化调整到波形变化状态,观察转速的长期变化,这时发现了异常,在图表上我看到,转速有时瞬间上升到3000r/min(如图2所示),有时诊断仪失去通信。然而这时的示波器波形仍然没有明显频率变化。奇怪了,
曲轴位置传感器的信号正常,电脑怎么会显示异常呢?会不会是诊断仪的问题呢?
更换诊断仪,重新做同样的工作,电脑不再失去通信,但还有突然上升或者突然下降的变化。所以认为是这突然上升或者突然下降的变化,导致发动机电脑报告故障码。
这时故障已经基本明了,就是有无线电干扰,我们就来一步一步地排除杂波干扰吧。
首先排除发电机的干扰,拆下发电机皮带并着车,观察诊断仪转速信号,还是偶尔能观察到转速的异常变化。可以排除发电机导致的异常了。
接下来排除启动机干扰,是不是启动的时候启动机的故障导致的杂波干扰(这一步是多余的,因为异常的数据变化是产生在车子着车以后),当时也还是检查了一下,在着车后没有熄火,清除了一下故障码,过几分钟故障码又出现了,启动机的异常可以排除了。
车辆中最大的干扰来自点火线圈,为了诊断的安全,同时排除油泵的原因,拔下油泵继电器,让喷油器不喷油。用模拟信号发生器给发动机电脑加800Hz频率的58+2幅度1V的正弦信号,这时喷油器开始工作,火花塞开始点火。观察诊断仪转速信号,没有异常。多次实验发现,转速信号不在异常变化了。这时分析得出,故障出在油泵上了,因为点火系统这时在正常工作,只有油泵不工作,所以问题出在油泵上。到这儿,还是没有盲目地更换备件。
继续试验,将
曲轴位置传感器插上,用外接的清洗喷油器的设备,给车子进行外部供油,看看是不是还有转速的异常变化,出乎意外,故障码还是产生了,
数据流里面转速还是偶尔有变化。
