东风风神S30轿车(1. 6L)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-08 14:24:31


 (二)安装方法
    (1)检查张紧轮是否能自由转动无卡滞现象。

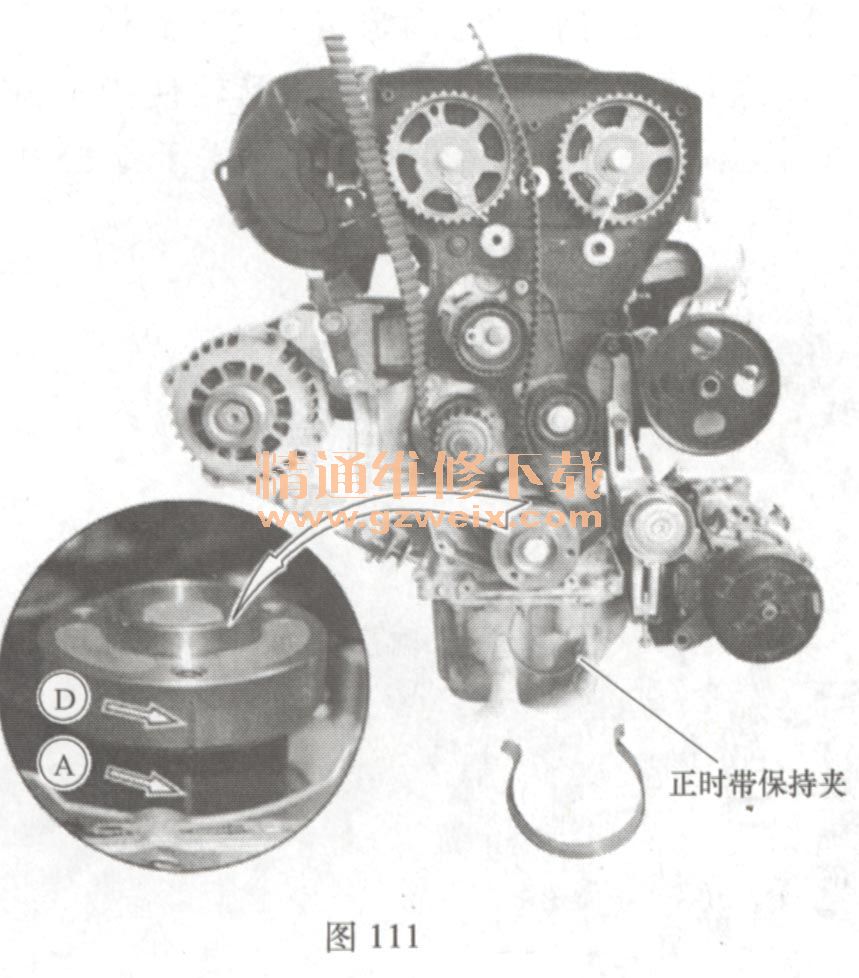

    (2)先将正时带上的标记A与曲轴齿轮上的槽口D对齐,再将正时带保持夹放在曲轴齿轮上以便夹住正时带,如图111所示。

注意:正时带上的箭头标记应该沿着顺时针方向。
    (3)按照以下顺序安装正时带:
    带导轮→排气凸轮轴正时齿轮→进气凸轮轴正时齿轮→水泵带轮→张紧轮。
    (4)拧紧张紧轮,拧紧力矩:(21±4)N·m。
    (5)确保正时带上的B和C两标记与凸轮轴齿轮上的E标记一一对齐,如图112所示。

    (6)取出正时带保持夹、飞轮定位杆、进气凸轮轴定位销和排气凸轮轴定位销。
    (7)取出正时带保持夹、飞轮定位杆、进气凸轮轴定位销和排气凸轮轴定位销。
    (8)在图4-10-108所示的a处用内六角扳手转动,取出张紧轮固定销4。
    (9)让曲轴按照顺时针方向转动4圈,不要倒转,用飞轮定位杆定位发动机飞轮。
    (10)用进气凸轮轴定位销和排气凸轮轴定位销定位凸轮轴正时齿轮。
    (11)检查图4-10-108中所示的指针c,应该不超过缺口b处的左侧,否则应该重新调整张力。
    (12)安装正时齿轮室下盖板。
    (13)安装曲轴带轮。
    (14)安装正时齿轮室上盖板。
    (15)安装辅助传动带。
    (16)安装发动机右支架总成。
    (17)安装发动机偏转限位衬,发动机偏转限位衬隔套以及固定螺母。
    (18)取下发动机支撑架和吊杆和发动机飞轮定位杆。
    (19)连上蓄电池负极电缆。
