奥迪A4L(1.8 L TFSI 、2. 0L TFSI)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-08 14:35:11

适用2010~2012年奥迪A4L(1.8 L TFSI、2. 0L TFSI)车型

(一)凸轮轴正时链装配(图1)

(二)拆卸方法
    (1)拆卸正时链的上部盖板。
    (2)用拆卸工具沿图2所示箭头方向拆卸控制阀螺栓(左旋螺纹)。

    (3)如图3所示,拧下轴承盖上的螺栓,取下轴承盖。

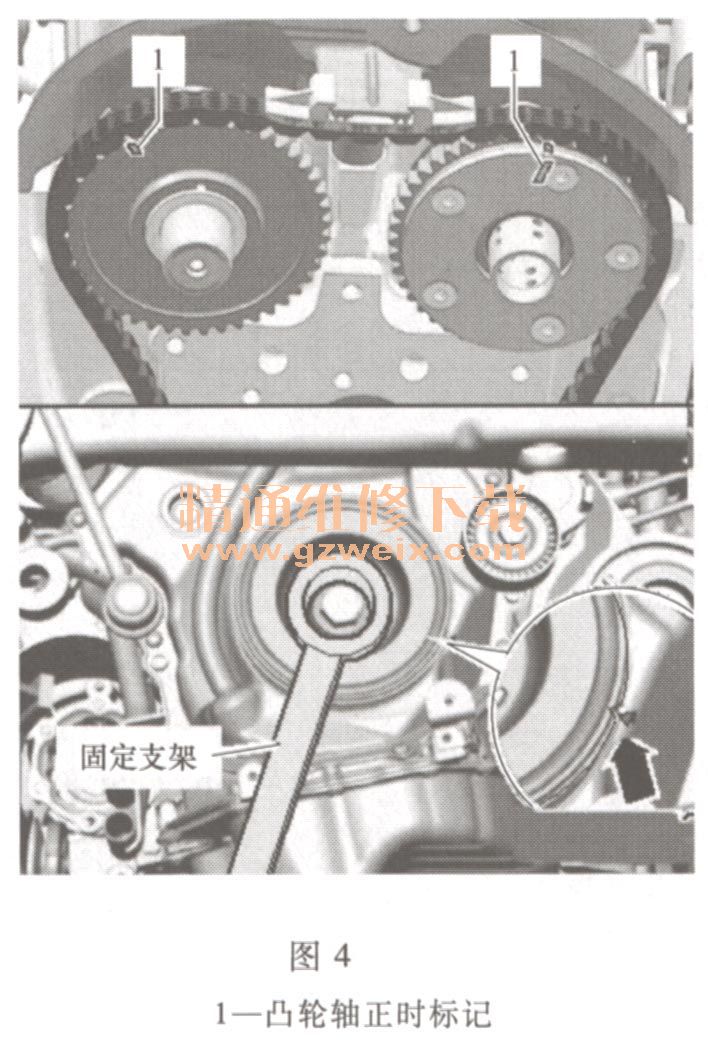

    (4)用固定支架将带轮减振器转到上止点位置,如图4所示。这时,减振器缺口必须对准正时链下盖板上的箭头标记,凸轮轴正时标记1必须指向上。

    (5)拆卸正时链下部盖板。
    (6)沿图5所示箭头方向将机油泵链条张紧器压入并用定位销锁定,拆卸机油泵链条张紧器1,然后取下机油泵驱动链条。

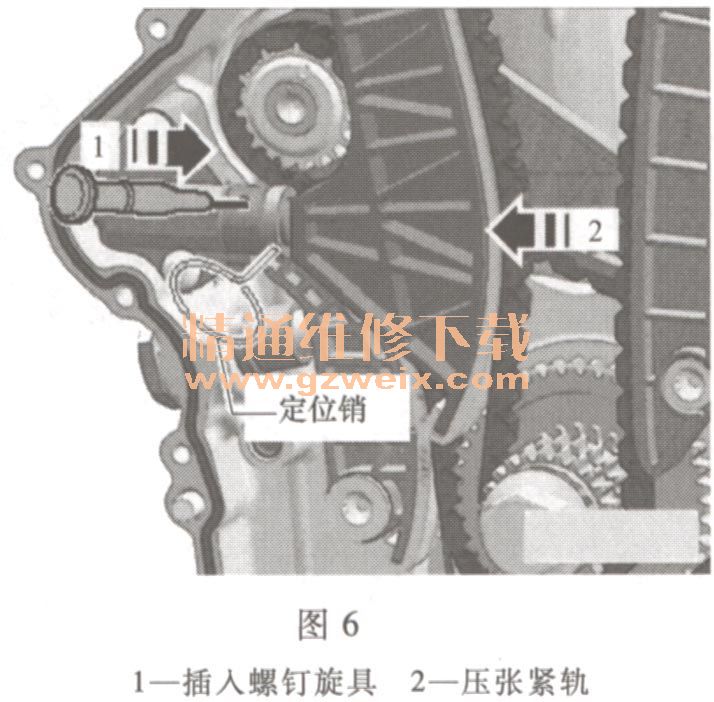

    (7)沿图6所示箭头方向用划线针或合适的螺钉旋具1插入链条张紧器的孔中,以抬高正时链条张紧器的锁定杆。沿箭头方向2压入正时链张紧轨并用定位销固定住。

    (8)拆卸正时链张紧轨和凸轮轴正时链滑轨,取下凸轮轴正时链条。

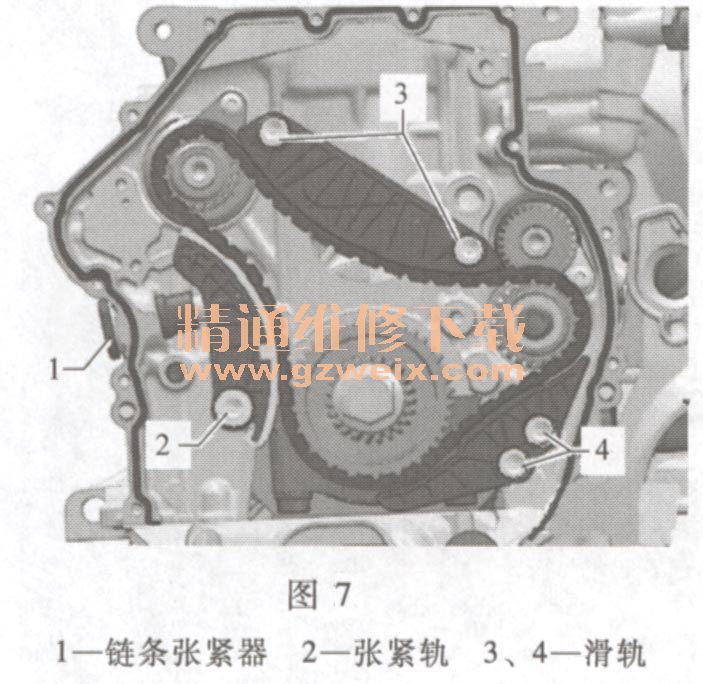

    (9)如图7所示,拆卸平衡轴正时链的链条张紧器1、张紧轨2、滑轨3和滑轨4,取下平衡轴正时链条。



[1] [2]  下一页
