适用2011～2012年奥迪Q7车型

    （一）拆卸方法
    (1)拆卸气缸盖罩、正时链左侧和右侧盖板。
    (2)拆卸发动机下部隔声垫。
    (3)沿发动机转动方向将曲轴转动到上止点。这时凸轮轴里的螺纹孔（图11所示箭头）必须指向上面。

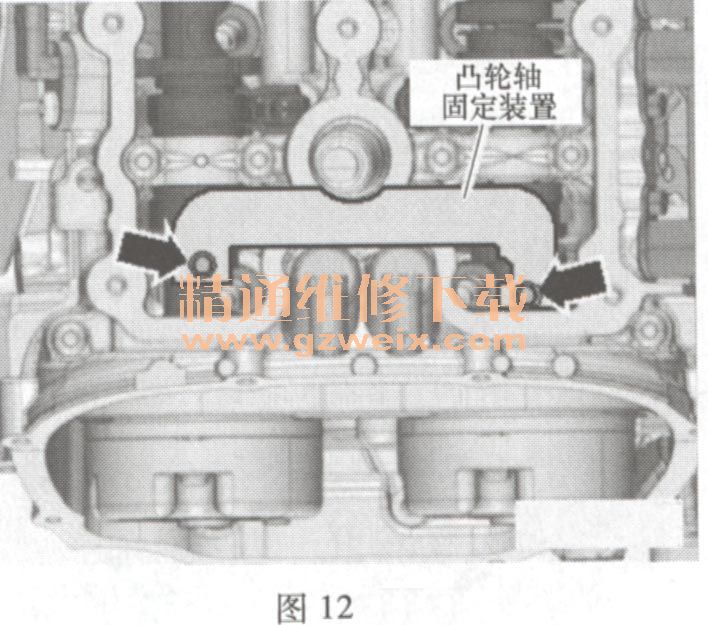

    (4)如图12所示，将凸轮轴固定装置安装到两个气缸盖上，并用25N·m的力矩拧紧。图中标出的是气缸列2（左侧）的气缸盖。

    (5)如图13所示，将曲轴上止点标记螺旋塞从气缸体中拧出。

    (6）如图14所示，将曲轴锁止螺栓用20N·m的力矩拧入孔中；必要时稍微来回转动曲轴1，以便完全对准螺栓。

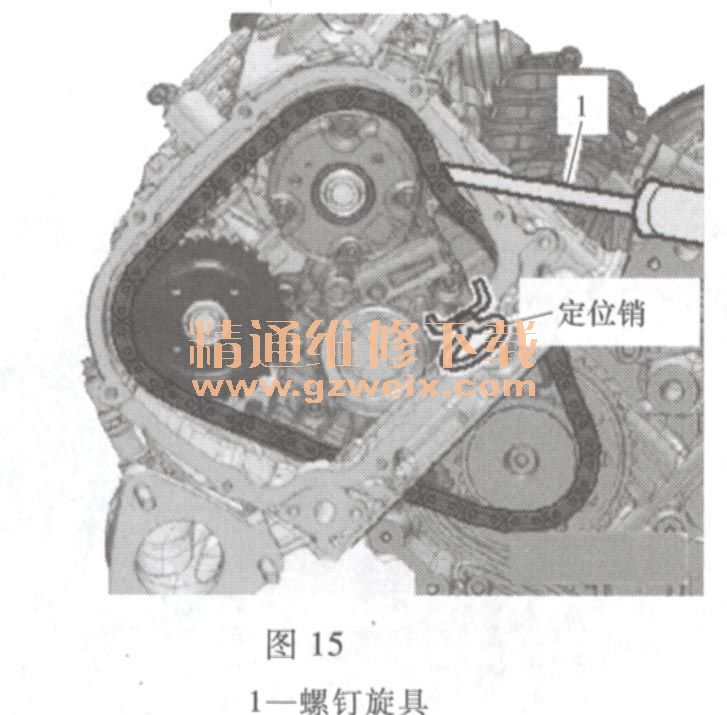

    (7)如图15所示，用一把螺钉旋具1向内按压左侧（或右侧）凸轮轴正时链链条张紧器的滑轨到极限位置，用定位销卡住链条张紧器。

    (8)固定住相关凸轮轴调节器，然后松开调节器安装螺栓。
    (9)固定住相关凸轮轴链轮，然后松开凸轮轴链轮安装螺栓。
    (10)用记号笔标记凸轮轴调节器和凸轮轴链轮的安装位置，以便重新安装。
    (11)如图16所示，拧出左侧（及右侧）气缸盖上的螺栓1和2，取下凸轮轴调节器和凸轮轴链轮。

    (12)沿图17所示的箭头方向按压链条张紧器的滑轨并用定位销卡住链条张紧器，旋出螺栓3并取下平衡轴链轮，旋出螺栓1和2并取下链条张紧器及平衡轴／机油泵驱动链条。

    (13)沿图18所示的箭头方向按压驱动链链条张紧器的滑轨，并用定位销卡住链条张紧器。为重新安装驱动链，用彩色箭头标记记下转动方向。

    (14)如图18所示，旋出螺栓1并取下滑轨。
    (15)如图18所示，旋出螺栓2并取下链条张紧器。
(16)取下控制机构驱动链。
