适用2007～2010年雪铁龙C5（2. 0LEW10A）车型
    （一）正时系统示意图（图7）

    （二）拆卸方法
    (1)断开蓄电池负极接线柱。
    (2)举升并固定车辆，前轮悬空。
    (3)拆下辅助传动带。
    (4)脱开正时齿轮室上的燃油进油软管。
    (5)用吊具支撑发动机。
    (6)拆下右发动机支架。
    (7)如图8所示，拆下上部正时齿轮室1，利用曲轴带轮2的螺栓3转动发动机，直至定位位置。

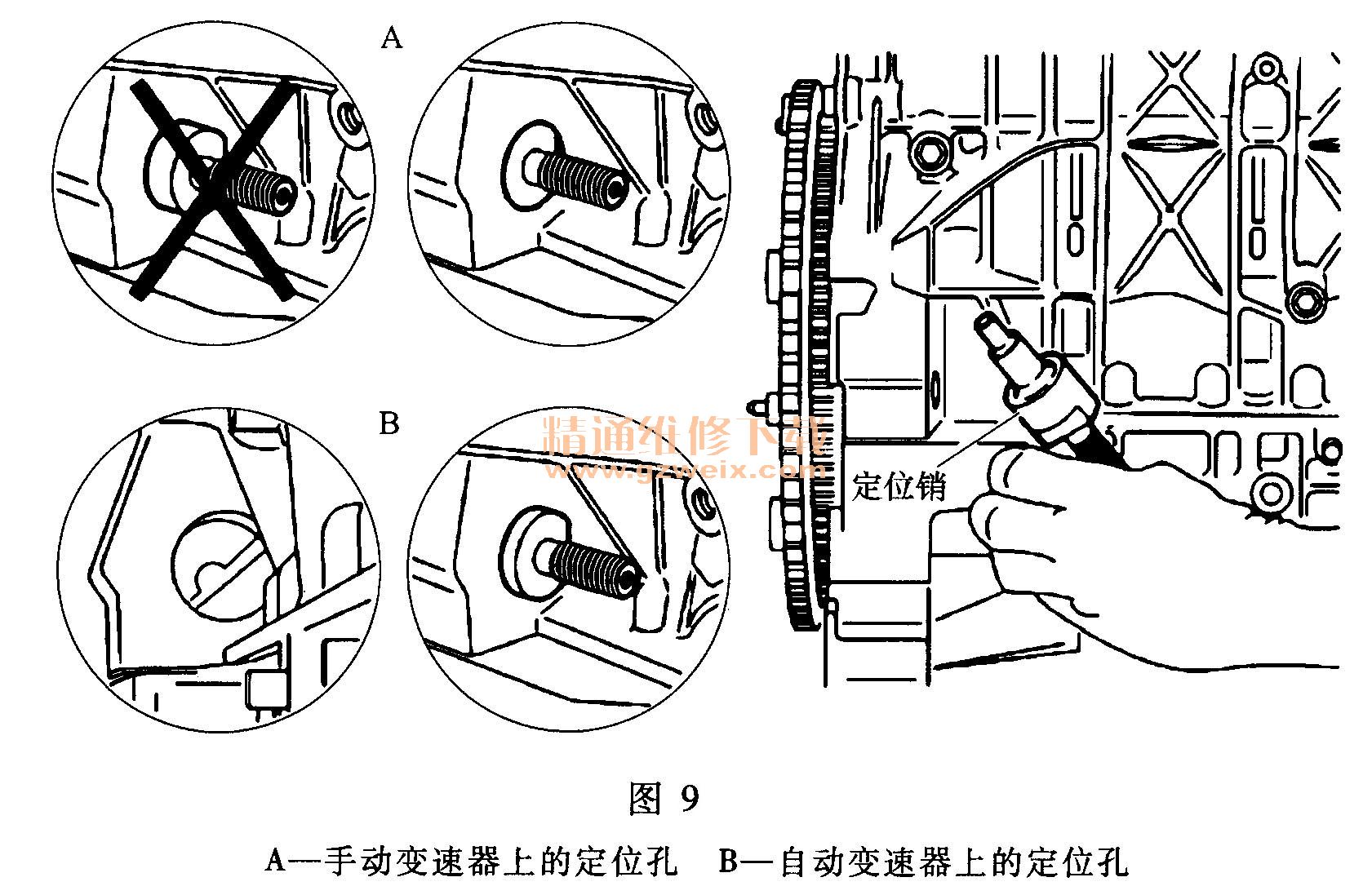

    (8)如图9所示，插入飞轮定位销以定位曲轴。

    (9)拆下固定板上的螺栓1（10)，脱开助力转向的传输管。

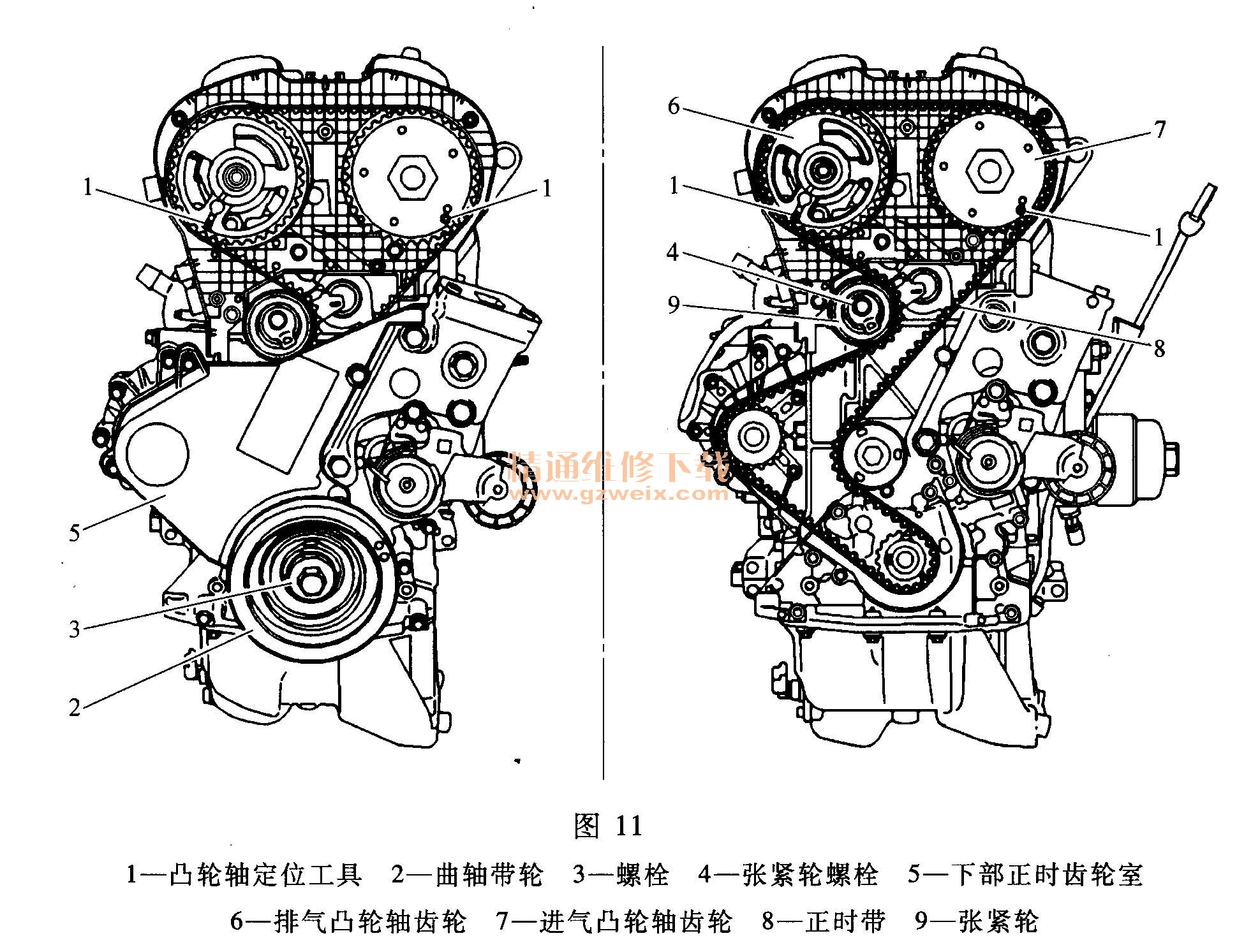

    (10)如图11所示，插入凸轮轴定位工具1，以定位凸轮轴（排气凸轮轴齿轮6和进气凸轮轴齿轮7）。

    (11)拆下螺栓3、曲轴带轮2和下部正时齿轮室5。
    注意：在没有定位曲轴和凸轮轴时，不能拆卸曲轴带轮2。
    (12)松开张紧轮9的螺栓4，让张紧轮带轮按顺时针方向转动。
    (13)拆下正时带8。
