（二）安装方法
注意：执行该程序前，逆时针转动VTC执行器，检查并确认可变气门正时控制执行器锁止。如果没有锁止，顺时针转动VTC执行器直至停止，然后重新检查。如果仍然没有锁止，更换VTC执行器。
(1)将曲轴设置在上止点（TDC）位置。将曲轴链轮上的TDC标记A与发动机气缸体上的指针B对准，如图41所示。
(2)将凸轮轴设置在上止点位置。可变气门正时控制执行器上的冲印标记A和排气凸轮轴链轮上的冲印标记B应该在顶部。对准可变气门正时控制执行器和排气凸轮轴链轮上的TDC标记C，如图42所示。

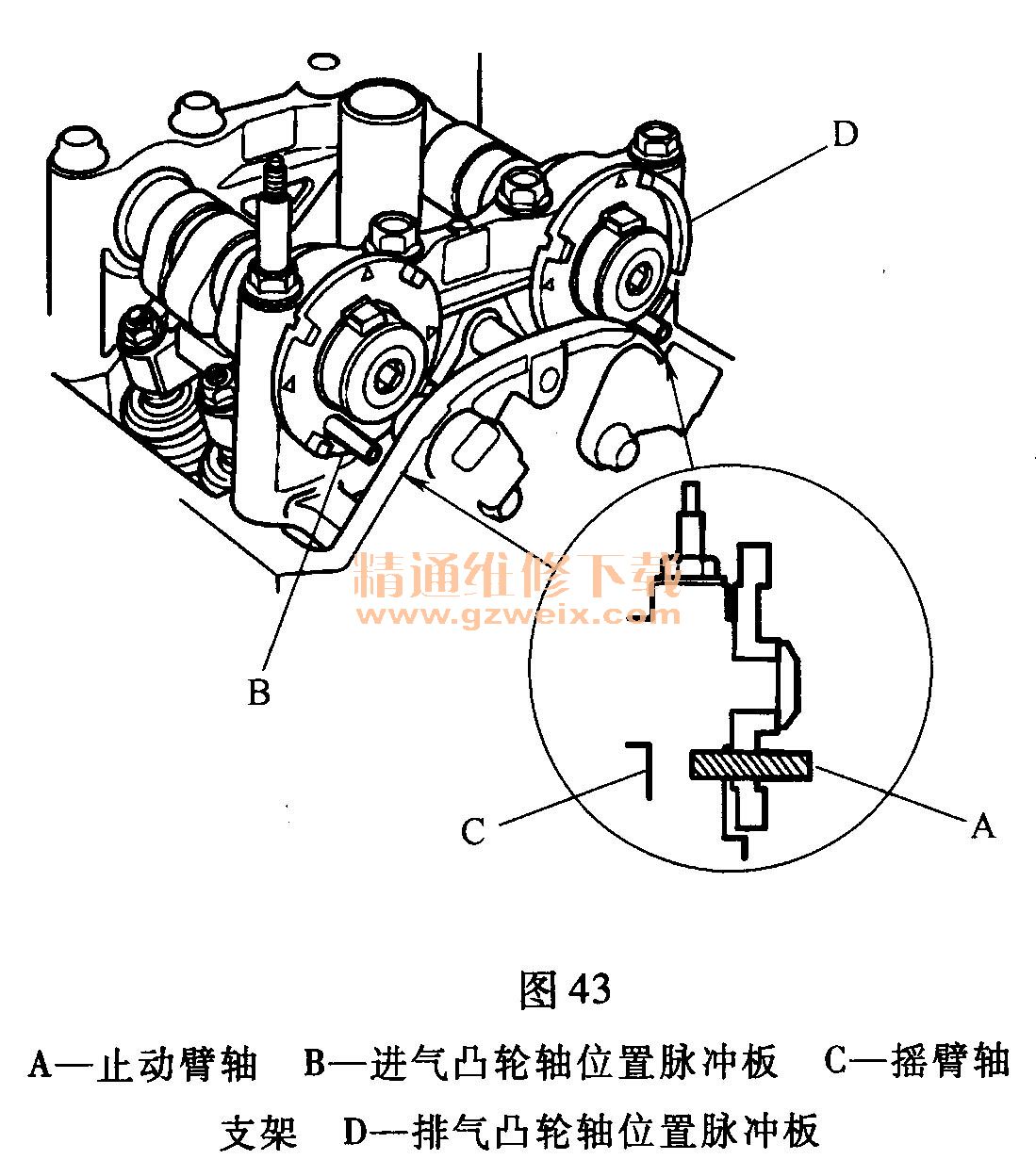

(3)握住进气凸轮轴，将一个可变的止动臂轴A插入到凸轮轴位置脉冲板B的保养孔内，并穿过5号摇臂轴支架C，如图43所示。
(4)握住排气凸轮轴，将一个变化的止动臂轴A插入到凸轮轴位置脉冲板D的保养孔内，并穿过5号摇臂轴支架C。
(5)将凸轮轴链条安装在曲轴链轮上，使涂色的链节A与曲轴链轮上的标记B对准，如图44所示。
